Электродвигатель (5АИ) 355 М4 315,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213488 Элком ОРЛАН

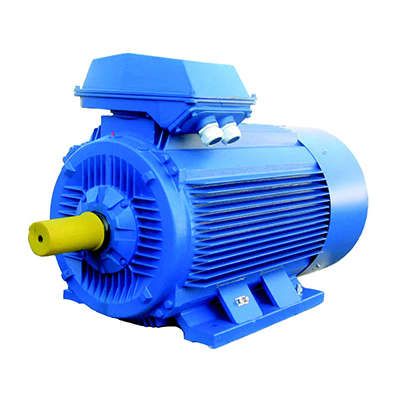

Электродвигатель 5АИ 355 М4 315,0кВт 1500 об./мин. IM 1001 от Элком - это мощный асинхронный двигатель с короткозамкнутым ротором, предназначенный для длительной работы в промышленном оборудовании. Он совместим со многими сериями двигателей и рассчитан на питание от сети 380–660 В, 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 355 М4 315,0кВт 1500 об./мин. IM 1001 предназначен для привода стационарного оборудования, работающего в постоянном режиме S1. Подходит для насосов, компрессоров, вентиляторов, конвейеров, станков и других машин, где требуется надёжная и долговечная работа без перегрузок.

Технические характеристики

• Мощность: 315,0 кВт
• Частота вращения: 1500 об/мин
• Тип двигателя: асинхронный, с короткозамкнутым ротором
• Исполнение: закрытое (защита от внешних воздействий)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В, 50 Гц
• Конструкция крепления: IM 1001 - горизонтальная установка с опорными лапами
• Стандарты соответствия: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 355 М4 315,0кВт 1500 об./мин. IM 1001 взаимозаменяем с моделями серий А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ. Установка выполняется на фундаментную плиту с использованием лап, предусмотренных конструкцией. Кабельный ввод - через боковой вывод, требует герметизации при необходимости. Для подключения используйте кабели с подходящим сечением, учитывая ток нагрузки около 590 А (при 380 В).

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность электромашин) и МЭК 60034 (стандарты IEC). Конструкция обеспечивает класс защиты IP54, что защищает от пыли и брызг воды. Нагревостойкая изоляция позволяет работать при температуре окружающей среды до +40 C.

Преимущества

• Высокая надёжность благодаря унифицированной конструкции серии 5АИ
• Широкая совместимость с существующим оборудованием - замена без переделок
• Оптимальное соотношение мощности и габаритов для промышленных применений
• Закрытое исполнение снижает риск повреждения внутренних элементов в запылённых условиях
• Поддержка стандарта S1 - идеально для круглосуточной работы

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности выше 90%, без дополнительной защиты
• Не рекомендован для частых пусков - возможен перегрев при более чем 3–4 пусках в час
• Требует стабильного напряжения; колебания свыше +-10% от номинала снижают срок службы
• Не используется во взрывоопасных зонах - отсутствует взрывозащита Ex
• Масса двигателя превышает 1,5 тонны - необходимы подъёмные средства при установке

Примеры использования

• Привод центрального вентилятора в системе вентиляции крупного производственного корпуса
• Насос высокого давления в системе водоснабжения промышленного объекта
• Привод конвейера на заводе по переработке металла
• Компрессор в технологической линии химического производства

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров - диаметр вала и расстояние между лапами должны совпадать с вашим оборудованием
• Обязательно выполните выравнивание по оси при соединении с валом приводимого механизма - даже малый перекос вызывает вибрацию и быстрый износ подшипников
• При первом включении после монтажа - контролируйте ток и шум. Превышение тока указывает на проблему с подключением или механическую заклинивание
• Для обслуживания регулярно проверяйте состояние подшипников и смазки - интервалы указаны в руководстве Элком, обычно каждые 2000–4000 часов
• При замене старого двигателя - сравните маркировку: 5АИ 355 М4 315,0кВт 1500 об./мин. IM 1001 от Элком легко заменяет аналогичные модели 4А, АИР и другие
