Электродвигатель (5АИ) 355 М6 200,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213562 Элком ОРЛАН

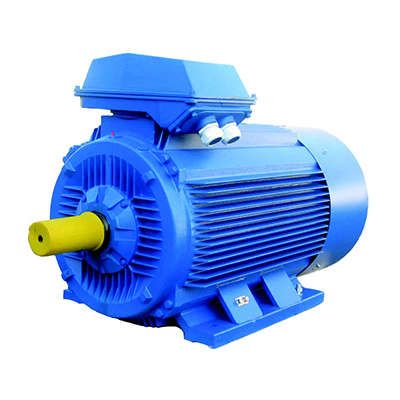

Электродвигатель 5АИ 355 М6 200,0 кВт 1000 об./мин. IM 1001 от ЭЛКОМ - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для длительной работы в промышленном оборудовании при напряжении до 660 В и частоте сети 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 355 М6 200,0 кВт 1000 об./мин. IM 1001 используется там, где требуется надёжная и постоянная мощность на низких оборотах. Подходит для привода насосов, компрессоров, конвейеров, вентиляторов, станков с ЧПУ и другого оборудования с устойчивой нагрузкой. Работает в режиме S1 - непрерывная нагрузка без перерывов.

Технические характеристики

• Мощность: 200,0 кВт
• Частота вращения: 1000 об/мин
• Тип двигателя: асинхронный, с короткозамкнутым ротором
• Исполнение: закрытое (защита от внешних воздействий)
• Способ установки: IM 1001 - горизонтальная установка на лапах с возможностью соединения через муфту
• Напряжение питания: до 660 В
• Частота сети: 50 Гц
• Режим работы: S1 (продолжительный)

Совместимость и монтаж

Электродвигатель 5АИ 355 М6 200,0 кВт 1000 об./мин. IM 1001 совместим с другими моделями серии 5АИ и взаимозаменяем с двигателями марок А, АИР, 4А, 5А и аналогичными. Для монтажа необходимо обеспечить жёсткую фиксацию на основании с учётом габаритов и посадочных размеров. Клеммная коробка расположена сверху - доступна для подключения кабелей. Учитывайте вес двигателя - более 800 кг - при использовании подъёмных механизмов.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом МЭК 60034. Соответствует требованиям безопасности для промышленного электрооборудования. Защита от контакта с движущимися частями обеспечивается корпусом закрытого исполнения.

Преимущества

• Высокая механическая прочность корпуса за счёт унифицированной конструкции серии 5АИ
• Стандартные габариты и крепления - упрощают замену старых двигателей
• Низкий уровень шума и вибраций благодаря балансировке ротора
• Поддерживает работу при колебаниях напряжения +-10%

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на частые пуски или циклические нагрузки - рекомендован только режим S1
• Не работает от сети постоянного тока
• Требует принудительного охлаждения при высоких температурах окружающей среды (>40 C)

Примеры использования

• Привод крупногабаритного воздушного компрессора на заводе
• Привод питателя на угольной термостанции
• Горизонтальный насос для системы охлаждения технологических линий
• Привод конвейера в металлургическом цехе

Практические советы

• Перед запуском проверьте соответствие напряжения сети и схемы подключения (звезда/треугольник)
• Обеспечьте свободный доступ к клеммной коробке для обслуживания и диагностики
• При замене старого двигателя сравните посадочные размеры и массу - особенно важно при установке на рамную конструкцию
• Используйте тепловое реле или частотный преобразователь для защиты от перегрузки
• Электродвигатель 5АИ 355 М6 200,0 кВт 1000 об./мин. IM 1001 требует регулярной смазки подшипников - следите за интервалами согласно руководству ЭЛКОМ
