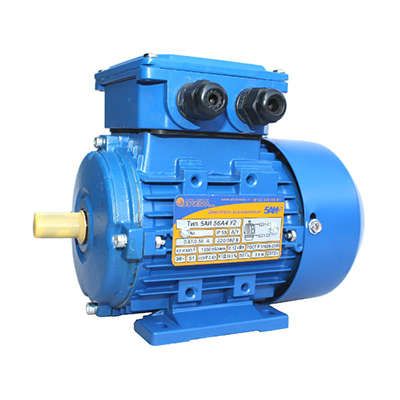

Электродвигатель (5АИ) 56 А4 0,12кВт 1500 об./мин. IM 1081 (лапы) | 01.01.213511 Элком ОРЛАН

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об./мин. IM 1081 от Элком - компактный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы в промышленном оборудовании, работающем от сети 220/380 В, 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об./мин. IM 1081 используется там, где нужна надёжная и долговечная механическая мощность малой величины. Подходит для привода насосов, вентиляторов, конвейеров, станков и другого оборудования с умеренной нагрузкой. Работает в непрерывном режиме S1 - то есть может работать часами без перерыва, если соблюдены условия эксплуатации.

Технические характеристики

• Мощность: 0,12 кВт (120 Вт)
• Частота вращения: 1500 об./мин. (при 50 Гц)
• Тип двигателя: трёхфазный асинхронный с короткозамкнутым ротором
• Исполнение: закрытое (защита от попадания пыли и влаги из окружающей среды)
• Способ установки: IM 1081 - горизонтальная установка на лапах с возможностью фланцевого крепления
• Напряжение питания: до 660 В (обычно применяется 380 В / 220 В)
• Частота сети: 50 Гц
• Стандарты соответствия: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об./мин. IM 1081 взаимозаменяем с сериями 4А, 5А, АИР, АД и аналогичными моделями других производителей. Для монтажа требуется жестко зафиксированная опора - лапы двигателя крепятся болтами к основанию. Диаметр выходного вала - 14 мм, тип шпонки - прямоугольная, согласно ГОСТ 23360. Учитывайте габариты и посадочные перед заменой старого двигателя. Клеммная коробка расположена сверху - доступ к проводам удобен даже при установленном устройстве.

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность электрооборудования) и IEC 60034 (стандарты двигателей МЭК). Конструкция обеспечивает класс защиты IP54 - предохраняет от пыли и брызг воды со всех сторон. Нельзя использовать во взрывоопасных зонах - двигатель не имеет взрывозащиты.

Преимущества

• Высокая ремонтопригодность - легко демонтировать, обслуживать и менять детали
• Стандартизованные габариты - совместим с большинством существующих систем привода
• Низкий уровень шума при работе благодаря качественной балансировке ротора
• Долгий срок службы - корпус выполнен из прочного литого алюминия, обмотки эмальпроводом высшего качества

Ограничения применения

• Не экстремальных температур ниже –15C и выше +40C
• Запрещено применение в условиях повышенной запылённости, сырости или химической агрессии - IP54 недостаточен для таких сред
• Не рассчитан на частый пуск (более 5–6 раз в час) - риск перегрева обмоток
• Требует стабильного напряжения +-10%; скачки напряжения снижают срок службы

Примеры использования

• Привод воздушного вентилятора в системе вентиляции помещения
• Передача движения через ремень к малому конвейеру в пищевой промышленности
• Привод циркулярной пилы или шлифмашины с небольшим рабочим усилием
• Подъёмник для легких грузов в мастерской

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация вызывает вращение в противоположную сторону
• Обязательно используйте тепловое реле или автомат с защитой от перегрузки - особенно при длительной работе на грани мощности
• Проверяйте затяжку крепёжных болтов каждые 3 месяца - вибрация может ослабить соединения
• При замене двигателя 5АИ 56 А4 0,12кВт 1500 об./мин. IM 1081 на другой - сравнивайте не только мощность, но и момент инерции, чтобы не повредить передаточный механизм
• Артикул 01.01.213511 - точный идентификатор для заказа запчастей и аналогов; сохраните его в документации оборудования
