Электродвигатель (5АИ) 56 В4 0,18кВт 1500 об./мин. IM 3081 (фланец) | 01.01.213710 Элком ОРЛАН

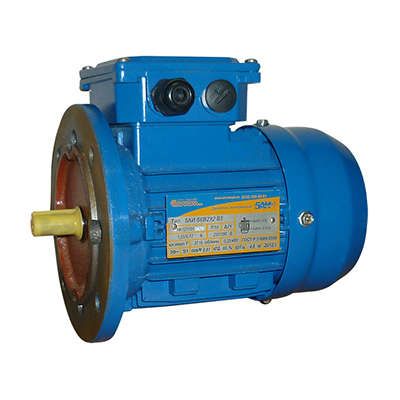

Электродвигатель 5АИ 56 В4 0,18 кВт 1500 об/мин IM 3081 (фланец) от бренда Элком - компактный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной работы в промышленном оборудовании. Артикул 01.01.213710 соответствует унифицированной серии 5АИ, что обеспечивает взаимозаменяемость с популярными моделями АИР, 4А, 5А и аналогичными.

Назначение и область применения

Электродвигатель 5АИ 56 В4 0,18 кВт 1500 об/мин IM 3081 (фланец) предназначен для привода механизмов, требующих устойчивой работы на постоянной скорости. Подходит для насосов, вентиляторов, конвейеров, малых станков и другого оборудования с невысокой нагрузкой. Установка фланцевого крепления позволяет легко интегрировать двигатель в сборочные единицы без дополнительных опор.

Технические характеристики

• Мощность: 0,18 кВт
• Частота вращения: 1500 об/мин (при 50 Гц)
• Напряжение питания: до 660 В переменного тока
• Частота сети: 50 Гц
• Режим работы: S1 (непрерывный)
• Исполнение: закрытое (защита от внешних воздействий)
• Способ крепления: IM 3081 - фланцевый (без основания)
• Габариты: соответствуют стандартизированному размеру 56 по корпусу

Совместимость и монтаж

Фланцевое крепление IM 3081 позволяет напрямую соединить двигатель с приводным устройством - например, с редуктором или насосом. Для установки требуется совпадение посадочного фланца и осевого вала. Диаметр вала - стандартный для серий 5АИ, проверьте соответствие с валом приводимого механизма. Клеммная коробка расположена сверху, доступна для подключения проводов. Нельзя использовать двигатель с другими типами крепления (например, с лапами) без переходных пластин.

Безопасность и стандарты

Электродвигатель 5АИ 56 В4 0,18 кВт 1500 об/мин IM 3081 (фланец) произведен в соответствии с ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом IEC 60034. Это гарантирует безопасную работу при соблюдении норм электромонтажа, заземления и защиты от перегрузок. Двигатель не имеет встроенной термозащиты - необходимо применять внешние тепловые реле или частотные преобразователи с функцией защиты.

Преимущества

• Высокая надежность за счет закрытого исполнения - снижается риск попадания пыли и влаги внутрь
• Стандартные габариты позволяют заменить аналоги из серий АИР, 4А, 5А без переделки монтажных мест
• Фланцевая конструкция исключает необходимость в массивных рамах и уменьшает вибрацию
• Поддерживается широкий спектр промышленных систем управления благодаря совместимости с сетью 50 Гц и напряжением до 660 В

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рассчитан на кратковременные перегрузки выше номинала - длительная работа при превышении мощности вызывает перегрев
• Требует обязательного заземления; не допускается эксплуатация без устройства защитного отключения
• Не работает от сети постоянного тока или частоты отличной от 50 Гц без преобразователя

Примеры использования

• Привод циркулярного насоса в системе водоснабжения
• Вентилятор охлаждения в шкафу автоматизации
• Привод ленточного конвейера на пищевом участке
• Запуск миксеров или смесителей в лаборатории

Практические советы

• Перед монтажом проверьте, чтобы фланец двигателя точно совпал с фланцем приводимого агрегата - даже небольшая несоосность вызовет быстрый износ подшипников
• При подключении используйте кабель с медными жилами сечением не менее 1,5 мм2 для однофазного и 1,0 мм2 для трехфазного варианта
• Обязательно установите тепловое реле или защиту от перегрузки - двигатель не имеет встроенного температурного контроля
• При замене старого двигателя - сравните артикулы: 5АИ 56 В4 0,18 кВт 1500 об/мин IM 3081 (фланец) от Элком заменяет модели АИР56, 4А56, 5А56
