Электродвигатель (5АИ) 63 А2 0.37,0кВт 3000 об./мин. IM 1081 (лапы) | 01.01.213519 Элком ОРЛАН

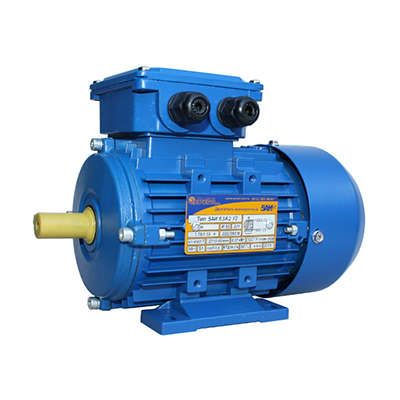

Электродвигатель 5АИ 63 А2 0.37 кВт 3000 об/мин IM 1081 от Элком - компактный трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной нагрузки в промышленном оборудовании. Подходит для насосов, вентиляторов и грузоподъёмных устройств, работает от сети 220/380 В, 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 63 А2 0.37 кВт 3000 об/мин IM 1081 предназначен для длительной работы в стационарных установках с равномерной нагрузкой. Применяется там, где требуется надёжный и простой в обслуживании привод: в системах вентиляции, циркуляционных насосах, конвейерах, малых подъёмниках и других механизмах с высокой скоростью вращения.

Технические характеристики

• Мощность: 0,37 кВт
• Напряжение: 220/380 В (возможно подключение звезда/треугольник)
• Частота сети: 50 Гц
• Число фаз: 3
• Частота вращения: 3000 об/мин
• Количество полюсов: 2
• КПД: 70%
• Коэффициент мощности: 0,81
• Номинальный ток: 0,99 А
• Высота оси вращения: 63 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на основание с горизонтальной осью
• Монтажное исполнение: IM1081 - аналогично B3, соответствует международному стандарту IEC
• Климатическое исполнение: У2 - рассчитан на умеренный климат с температурой от –45 C до +40 C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 63 А2 0.37 кВт 3000 об/мин IM 1081 совместим со стандартными опорами и муфтами для двигателей серии 5АИ. Посадочные размеры соответствуют ГОСТ Р 51689-2000. Для монтажа необходима прочная плоская поверхность, выдерживающая вес двигателя и моменты вибрации. Кабельное подключение выполняется через клеммную коробку сверху корпуса. Обязательно соблюдайте правильное подключение фаз - перепутанные провода изменят направление вращения.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Конструкция исключает доступ к токоведущим частям при работе. Соответствие нормам позволяет использовать двигатель в промышленных помещениях категории II и III по взрывоопасности.

Преимущества

• Высокая механическая жесткость благодаря литому алюминиевому корпусу
• Устойчивость к внешним воздействиям - IP55 снижает риск отказа в сложных условиях
• Широкий диапазон температур - можно применять даже в холодных складах и открытых площадках
• Замена возможна для моделей АИР, 4А, 5А и других - легко найти аналог при ремонте
• Поддерживается доработка для частотного регулирования - возможность адаптации под современные системы управления

Ограничения применения

• Не предназначен для частого пуска/останова - допустим только режим S1
• Не используется во взрывоопасных средах без дополнительной защиты
• При питании ниже 220 В или выше 380 В возможны перегрев и потеря момента
• Не рекомендован для работы при температурах ниже –45 C - материал корпуса теряет пластичность
• Не имеет встроенного тормоза - требует внешнего решения при необходимости быстрой остановки

Примеры использования

• Циркуляционный насос в системе отопления
• Осевой вентилятор в воздуховоде производственного цеха
• Лебёдка для перемещения легких грузов на складе
• Привод миксеров или смесителей в пищевой промышленности
• Привод конвейерной ленты для транспортировки деталей

Практические советы

• При подключении к сети 380 В используйте схему “звезда”, при 220 В - “треугольник”. Перепутанные схемы вызывают перегрев.
• Проверьте посадочный диаметр вала - он соответствует стандартным муфтам для 63 мм. Убедитесь, что вал не нагружен радиально - это сокращает срок службы подшипников.
• Если нужна регулировка скорости - запросите версию с доработкой для ЧРП. Без неё двигатель нельзя подключать к частотнику напрямую.
• Перед первым запуском проверьте свободное вращение вала - отсутствие заеданий гарантирует долгую службу.
• Регулярно очищайте кожух от пыли - IP55 не предохраняет от забивания вентиляционных каналов.
