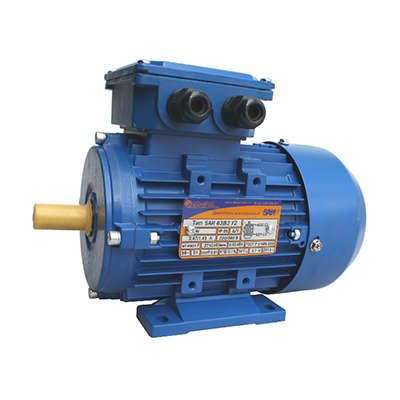

Электродвигатель (5АИ) 63 В4 0.37,0кВт 1500 об./мин. IM 1081 (лапы) | 01.01.213529 Элком ОРЛАН

Электродвигатель 5АИ 63 В4 0.37 кВт 1500 об/мин IM 1081 от Элком - компактный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы на оборудовании, работающем от сети 380 В, 50 Гц. Этот двигатель взаимозаменяем с популярными сериями АИР, 4А и 5А, что упрощает замену на старых установках.

Назначение и область применения

Электродвигатель 5АИ 63 В4 0.37 кВт 1500 об/мин IM 1081 используется там, где нужна надёжная и длительная работа без перегрузок. Подходит для привода насосов, вентиляторов, малых конвейеров, шнековых питателей и других механизмов с равномерной нагрузкой. Применяется в пищевой, легкой промышленности, ЖКХ и автоматизированных системах.

Технические характеристики

• Мощность: 0,37 кВт
• Частота вращения: 1500 об/мин (при 50 Гц)
• Тип двигателя: трёхфазный асинхронный с короткозамкнутым ротором
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (стандартно 380 В)
• Защита корпуса: IP54 - защищён от пыли и брызг воды из любого направления
• Исполнение по монтажу: IM 1081 - горизонтальное крепление на лапах с возможностью свободного вала с двух сторон
• Стандарты соответствия: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 63 В4 0.37 кВт 1500 об/мин IM 1081 совместим со всеми устройствами, рассчитанными на двигатели серии АИР, 4А, 5А и аналогичные. Крепится на четыре лапы через болтовые отверстия. Диаметр вала - 14 мм, посадочная поверхность стандарта ISO. Для подключения используются три фазы и заземление. Обязательно проверьте соответствие габаритов и посадочных мест перед установкой.

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (защита от поражения электрическим током) и МЭК 60034 (международные требования к электромашинам). Уровень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью и наличием пыли.

Преимущества

• Высокая ремонтопригодность - доступ к внутренним элементам при необходимости обслуживания
• Стандартизованные габариты - легко заменить на аналоги из других серий
• Низкий уровень шума и вибраций благодаря точной балансировке ротора
• Устойчивость к колебаниям напряжения +-10%

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита Ex
• Не рекомендован для частого пуска/останова - высокий пусковой ток может вызвать перегрев при более чем 6–8 циклах в час
• Не работает от однофазной сети - требует трёхфазное питание
• Запрещено погружение в жидкости - IP54 не обеспечивает герметичность при полном погружении

Примеры использования

• Привод воздушного вентилятора в системе вентиляции помещений
• Подача сырья на ленточный конвейер в пищевом производстве
• Насос для циркуляции теплоносителя в системах отопления
• Привод миксеров и смесителей малой мощности

Практические советы

• Перед запуском проверьте правильность подключения фаз - неверная последовательность изменяет направление вращения
• Обеспечьте достаточную вентиляцию вокруг корпуса - даже при IP54 перегрев возможен при плотном монтаже
• При замене старого двигателя сверьте размеры лап и диаметр вала - хотя серии взаимозаменяемы, допуски могут отличаться
• Используйте тепловое реле или частотный преобразователь для защиты от перегрузки - особенно при работе с меняющейся нагрузкой
