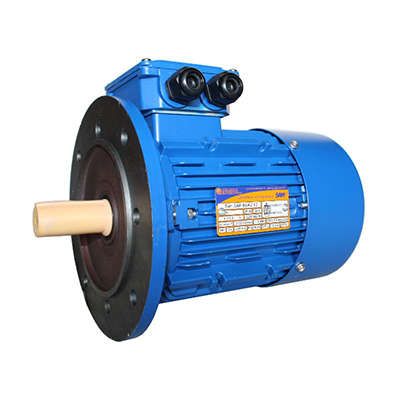

Электродвигатель (5АИ) 80 А2 1,5кВт 3000 об./мин. IM 3081 (фланец) | 01.01.213673 Элком ОРЛАН

Электродвигатель 5АИ 80 А2 1.5/3000 IM 3081 от Элком - это асинхронный двигатель с короткозамкнутым ротором, предназначенный для длительной работы в промышленном оборудовании. Он совместим со стандартными моделями серий А, АИР, 4А и другими, обеспечивает мощность 1,5 кВт при оборотах 3000 об/мин и работает от сети 380 В / 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 80 А2 1.5/3000 IM 3081 предназначен для постоянной нагрузки в режиме S1 - то есть при непрерывной работе без перерывов. Подходит для привода насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования с умеренным моментом старта. Устанавливается там, где требуется надёжная работа от трёхфазной сети 50 Гц и напряжением до 660 В.

Технические характеристики

• Мощность: 1,5 кВт
• Частота вращения: 3000 об/мин
• Напряжение питания: до 660 В (стандартно 380 В)
• Частота сети: 50 Гц
• Режим работы: S1 (непрерывный)
• Исполнение: закрытое (защита от внешних воздействий)
• Конструкция ротора: короткозамкнутый
• Крепление: IM 3081 - фланцевое с опорным основанием

Совместимость и монтаж

Электродвигатель 5АИ 80 А2 1.5/3000 IM 3081 взаимозаменяем с двигателями серий А, АИР, 4А, 5А и аналогичными. Крепится по стандарту IM 3081 - имеет фланец для установки на оборудование и опорную платформу для жесткой фиксации. Для монтажа необходимы болты соответствующего класса прочности и правильный вылет выходного вала. Перед установкой проверьте соответствие габаритов и посадочных размеров с вашим механизмом. Обязательно соблюдайте направление вращения - при необходимости поменяйте местами две фазы.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом МЭК 60034. Соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита корпуса обеспечена конструкцией - доступ к токоведущим частям исключён при нормальной эксплуатации.

Преимущества

• Высокая надёжность за счёт унифицированной конструкции и проверенной технологии производства
• Широкая совместимость с существующими системами управления и приводами
• Стандартные габариты позволяют заменить аналоги без переделки монтажных площадок
• Закрытое исполнение снижает риск попадания пыли и влаги внутрь

Ограничения применения

• Не предназначен для частых пусков - высокий ток потребления при запуске может вызвать перегрев при более чем 3–4 пусках в час
• Не рассчитан на работу во взрывоопасных зонах - отсутствует взрывозащита
• Не используется в условиях повышенной влажности без дополнительной защиты - не имеет IP-классификации в спецификации
• Не рекомендован для работы при температуре ниже –10 C без предварительного прогрева

Примеры использования

• Привод циркулярного станка с автоматической подачей
• Насосная установка для подачи воды в систему орошения
• Вентиляционный агрегат в производственном помещении
• Конвейерная лента на пищевом участке с регулярной нагрузкой

Практические советы

• Перед первым запуском проверьте, что вал свободно проворачивается рукой - наличие механического заедания указывает на дефект
• Подключение выполняйте через тепловое реле или частотный преобразователь - это продлит срок службы
• Обеспечьте хорошую вентиляцию вокруг корпуса - перегрев снижает эффективность и долговечность
• При замене двигателя 5АИ 80 А2 1.5/3000 IM 3081 на другой экземпляр того же типа - сверьте маркировку на шильде, особенно значения мощности и скорости
• Не используйте этот двигатель в качестве замены для двигателей с биполярным питанием или однофазного ввода - он требует именно трёхфазную сеть
