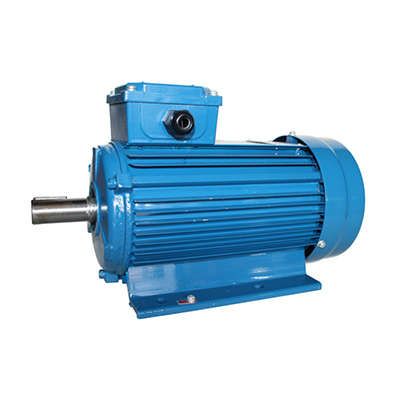

Электродвигатель (5АИ) 80 В2 2,2кВт 3000 об./мин. IM 1081 (лапы) | 01.01.213459 Элком ОРЛАН

Электродвигатель 5АИ 80 В2 2,2кВт 3000 об./мин. IM 1081 (лапы) от Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной работы на промышленном оборудовании. Артикул 01.01.213459 соответствует унифицированной серии 5АИ, что обеспечивает взаимозаменяемость с популярными моделями АИР, 4А и другими.

Назначение и область применения

Электродвигатель 5АИ 80 В2 2,2кВт 3000 об./мин. IM 1081 (лапы) предназначен для привода механизмов, работающих в непрерывном режиме S1. Подходит для использования в станках, насосах, компрессорах, конвейерах, вентиляторах и других устройствах, где требуется устойчивая мощность и высокая скорость вращения.

Технические характеристики

• Мощность: 2,2 кВт
• Частота вращения: 3000 об/мин
• Тип двигателя: трёхфазный асинхронный с короткозамкнутым ротором
• Исполнение: закрытое (защита от внешних воздействий)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В переменного тока
• Частота сети: 50 Гц
• Конструкция крепления: лапы (IM 1081)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 80 В2 2,2кВт 3000 об./мин. IM 1081 (лапы) имеет стандартную посадочную габаритную базу, совпадающую с сериями А, АИР, 4А, 5А и аналогичными. Крепление осуществляется через четыре лапы с болтовыми отверстиями - установка возможна на раму, платформу или основание с соответствующими отверстиями. Убедитесь, что ось двигателя выровнена с валом приводимого механизма. Для подключения используйте кабель сечением не менее 2,5 мм2 для медных жил при напряжении 380 В.

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность электрооборудования) и МЭК 60034 (стандарты IEC). Конструкция исключает доступ к токоведущим частям при работе, однако перед обслуживанием необходимо отключить питание и применить процедуры энергоизоляции.

Преимущества

• Высокая механическая прочность корпуса за счёт литой алюминиевой обмотки и стального сердечника
• Закрытое исполнение снижает риск попадания пыли и влаги внутрь
• Унифицированная конструкция позволяет заменить двигатель без изменения монтажных размеров
• Поддерживает длительную работу без перегрева при соблюдении условий нагрузки

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рассчитан на частотное регулирование скорости - работает только на фиксированной частоте 50 Гц
• Не рекомендован для циклических нагрузок с частыми пусками более 6–8 раз в час - повышается износ подшипников
• Не допускается использование в условиях температур ниже –15 C без предварительного прогрева

Примеры использования

• Привод воздушного компрессора на заводе
• Насосная установка для подачи воды в систему орошения
• Конвейерная лента на пищевом производстве
• Фрезерный станок с ЧПУ
• Вентиляционная система в производственном помещении

Практические советы

• Перед установкой проверьте соответствие посадочных размеров лап с основанием - расстояние между отверстиями должно точно совпадать
• При первом запуске после долгого хранения проверьте свободное вращение вала рукой - если есть заедание, обратитесь к сервисному центру
• Для защиты от перегрузки используйте тепловое реле или частотный преобразователь с функцией защиты
• Не затягивайте болты крепления слишком сильно - это может деформировать лапы и вызвать перекос вала
• Электродвигатель 5АИ 80 В2 2,2кВт 3000 об./мин. IM 1081 (лапы) от Элком требует минимального техобслуживания - достаточно периодической проверки состояния подшипников каждые 1000–2000 часов работы
