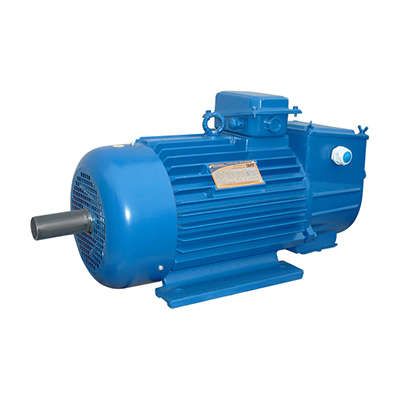

Электродвигатель 5МТКН 112-6 IM 1001 (лапы) 5/1000 | 01.03.01.000075 Элком ОРЛАН

Электродвигатель 5МТКН, 5МТН 112-6 5/1000 IM 1001 - крановый двигатель с фазным ротором от бренда Элком, предназначенный для работы в условиях частых пусков, перегрузок и переменной нагрузки, например на грузоподъёмных механизмах. Артикул 01.03.01.000075 соответствует модели, устойчивой к жесткому режиму эксплуатации.

Назначение и область применения

Электродвигатель 5МТКН, 5МТН 112-6 5/1000 IM 1001 создан для привода механизмов, требующих высокого пускового момента и способности выдерживать кратковременные перегрузки. Он применяется в крановых системах: мостовые и портальные краны, лебёдки, подъёмники, элеваторы. Подходит для цикличного режима работы S3 (кратковременно-периодический) с частыми запусками и остановками.

Технические характеристики

• Тип двигателя: с фазным ротором - позволяет регулировать пусковые токи и момент через внешние реостаты
• Габарит: 112 - высота оси вращения 112 мм
• Количество полюсов: 6 - обеспечивает скорость вращения около 1000 об/мин при частоте 50 Гц
• Мощность: 5 кВт - номинальная выходная мощность на валу
• Частота питания: 50 Гц
• Режим работы: S3 - продолжительность включения 40%, характерна для кранового оборудования
• Конструкция монтажа: IM 1001 - горизонтальная установка с опорными лапами, без фланца
• Степень защиты: IP23 - защита от крупных частиц и капель воды, падающих под углом до 60°
• Изоляция класса F - допускает рабочую температуру до 155 C, повышает долговечность при перегревах

Совместимость и монтаж

Электродвигатель 5МТКН, 5МТН 112-6 5/1000 IM 1001 совместим с крановыми механизмами, рассчитанными на двигатель с фазным ротором. Для подключения требуется трёхфазная сеть 380 В и система управления с пусковыми реостатами. Монтаж выполняется на плоскую поверхность с помощью лап, расположенных по четырём точкам. Убедитесь, что посадочные отверстия соответствуют размерам, указанным в чертежах производителя. Клеммная коробка доступна сбоку - для обслуживания и замены проводов.

Безопасность и стандарты

Двигатель соответствует требованиям ГОСТ 19523-2001 для крановых электромашин. Класс изоляции F и степень защиты IP23 обеспечивают безопасную работу в помещениях с повышенной запылённостью и возможным попаданием влаги. Не предназначен для взрывоопасных зон - не имеет маркировки Ex.

Преимущества

• Фазный ротор даёт возможность мягко пускать двигатель и контролировать крутящий момент - снижает ударные нагрузки на передачи
• Высокий пусковой момент - важен для подъёма тяжёлых грузов с места
• Усиленная изоляция класса F продлевает срок службы при длительной работе в нагретом состоянии
• Простая конструкция лап и клеммной коробки упрощает сервис и ремонт

Ограничения применения

• Не работает без системы пусковых реостатов - нельзя подключить напрямую к сети
• IP23 недостаточен для открытых площадок, дождливой среды или мойки - не используется вне помещений без дополнительной защиты
• Не подходит для постоянного режима S1 - при длительной работе без пауз возможен перегрев
• Требует регулярного обслуживания щёток и контактных колец - увеличивает затраты на техобслуживание по сравнению с асинхронными двигателями

Примеры использования

• Мостовой кран на металлургическом заводе - подъём слитков металла
• Подъёмник для транспортировки контейнеров на складе
• Лебёдка в строительной бригаде - перемещение материалов на высоту
• Передвижной кран на железнодорожном терминале

Практические советы

• Выбирая электродвигатель 5МТКН, 5МТН 112-6 5/1000 IM 1001, проверьте соответствие реостатов - они должны быть рассчитаны на ток ротора и сопротивление катушек
• При первом запуске после ремонта - проверьте равномерность вращения и отсутствие шума в щётках
• Замена щёток рекомендована каждые 1–2 тыс. часов работы - используйте оригинальные комплекты
• Не допускайте попадания масла и грязи на контактные кольца - это вызывает пробои и перегрев
• Если нужна защита выше IP23 - устанавливайте двигатель в герметичный кожух или используйте дополнительные крышки
