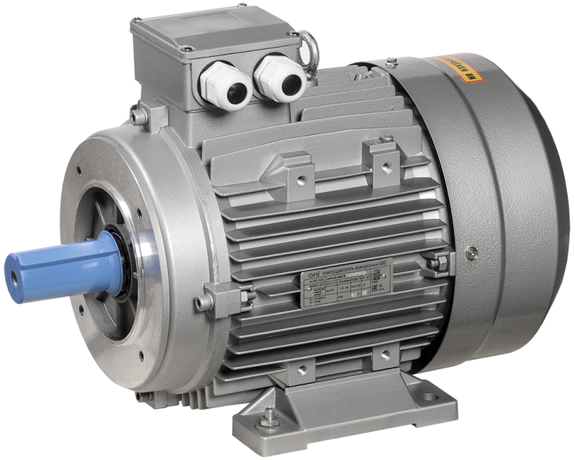

Электродвигатель АИС 3ф 80B4 220/380В 0.75кВт 1500об/мин 2181 ONI ONS080-B4-000-8-1521 IEK

Электродвигатель трехфазный АИС 63C4/80B4 220/380В 0,25/0,75кВт 1500об/мин 2181 ONI - компактный асинхронный двигатель с двойным напряжением, предназначенный для постоянной работы в промышленном оборудовании. Модель подходит для установки на насосы, вентиляторы, конвейеры и другие устройства, требующие надежного привода с частотой вращения 1500 об/мин. Артикул ons080-b4-000-8-1521 соответствует серийному исполнению IM2181.

Назначение и область применения

Электродвигатель трехфазный АИС 63C4/80B4 220/380В 0,25/0,75кВт 1500об/мин 2181 ONI используется там, где требуется устойчивый привод с высокой долговечностью. Он применяется в системах вентиляции, водоснабжения, транспортировки материалов, станках с ЧПУ, компрессорах и автоматических затворах. Подходит для условий средней нагрузки и длительного режима работы S1.

Технические характеристики

• Мощность: 0,75 кВт (при 380 В); 0,25 кВт (при 220 В) - переключаемая мощность за счет изменения схемы соединения обмоток (звезда/треугольник)
• Напряжение: 220/380 В - работает в двух сетях без внешних преобразователей
• Частота вращения: 1500 об/мин - стандартная скорость для четырёхполюсного двигателя при 50 Гц
• Количество фаз: 3 - трёхфазное питание, обеспечивает плавный запуск и равномерную работу
• Ток: 3,59 А (при 220 В), 2,08 А (при 380 В)
• КПД: 72 % - эффективное преобразование электроэнергии в механическую
• Коэффициент мощности: 0,78 - потребление реактивной мощности умеренное
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Высота оси вращения: 80 мм - совпадает с типоразмером корпуса
• Монтажное исполнение: IM2181 - крепление через боковые лапы, вал выступает с одной стороны
• Климатическое исполнение: У2 - рассчитан на умеренный климат, работа при температурах от -45 C до +40 C
• Подшипники: шариковые - обеспечивают низкий уровень шума и долгий срок службы
• Норматив: ГОСТ 51689 - соответствие российскому стандарту на асинхронные двигатели

Совместимость и монтаж

Электродвигатель трехфазный АИС 63C4/80B4 220/380В 0,25/0,75кВт 1500об/мин 2181 ONI имеет монтажное исполнение IM2181 - значит, он крепится болтами к плите или раме через четыре отверстия в лапах. Диаметр вала - 19 мм (стандарт для этого типоразмера), подходит под муфты, шкивы и зубчатые передачи с посадкой H7. Для подключения используйте клеммную коробку с выводами U1-V1-W1 и U2-V2-W2. Переключение между 220 В и 380 В выполняется изменением внутреннего соединения обмоток: треугольник - для 220 В, звезда - для 380 В. Обязательно проверьте правильность коммутации перед первым запуском.

Безопасность и стандарты

Двигатель соответствует требованиям ГОСТ 51689 и имеет степень защиты IP55, что позволяет использовать его в помещениях с повышенной влажностью, пылью или возможными брызгами воды. Климатическое исполнение У2 гарантирует работоспособность в условиях российского климата, включая холодные зимы. Нагрев обмоток ограничен классом изоляции B, что предотвращает перегрев при нормальной нагрузке. Не допускается эксплуатация в взрывоопасных зонах - двигатель не является взрывозащищённым.

Преимущества

• Двухдиапазонное напряжение (220/380 В) - гибкость подключения в разных сетях без замены оборудования
• Высокая степень защиты IP55 - устойчивость к загрязнениям и влаге в промышленной среде
• Шариковые подшипники - снижают износ, увеличивают срок службы и уменьшают шум
• Работа в широком диапазоне температур - от -45 C до +40 C - подходит для открытых площадок и неотапливаемых цехов
• Соответствие ГОСТ - гарантированная совместимость с российской аппаратурой управления и креплениями

Ограничения применения

• Не предназначен для частотного регулирования - при работе через инвертер возможен перегрев и выход из строя
• Недоступна функция реверса без внешнего контактора - необходимо подключение дополнительной аппаратуры
• Не рекомендован для работы в агрессивных химических средах - корпус не герметичен и не устойчив к кислотам и щелочам
• Запрещено использование в местах с постоянным погружением в жидкости - IP55 не обеспечивает погружение
• Максимальная температура окружающей среды +40 C - при более высоких значениях требуется принудительное охлаждение

Примеры использования

• Насосы для подачи воды в системы водоснабжения и канализации
• Вентиляторы в HVAC-системах промышленных помещений
• Ленточные конвейеры на пищевых и логистических производствах
• Мешалки для растворов в химической и фармацевтической промышленности
• Приводы задвижек и клапанов в трубопроводных системах
• Обрабатывающие станки малой мощности - сверлильные, фрезерные

Практические советы

• При подключении к сети 380 В используйте схему “звезда”, при 220 В - “треугольник”. Проверьте маркировку на клеммной колодке.
• Перед запуском убедитесь, что вал свободно проворачивается - заклинивание указывает на повреждение подшипника.
• Для продления срока службы периодически контролируйте нагрев корпуса - при температуре выше 80–90 C проверьте нагрузку и вентиляцию.
• При монтаже соблюдайте точность выравнивания вала - даже небольшой перекос вызывает вибрацию и быстрый износ подшипников.
• Используйте тепловое реле или защиту от перегрузки - двигатель не имеет встроенной термозащиты.
• При эксплуатации в условиях пыли - регулярно очищайте поверхность корпуса и решётки вентиляции.
