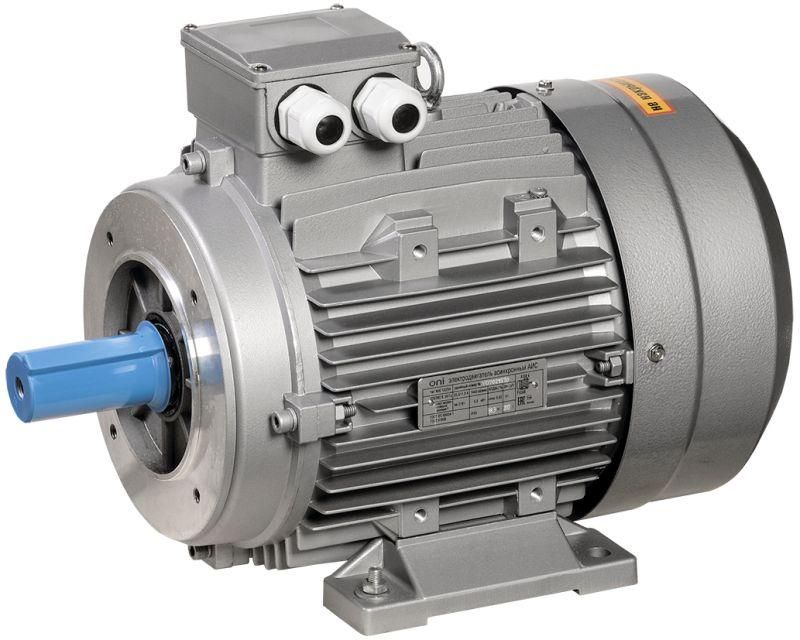

Электродвигатель АИС 3ф 56C4 380В 0.12кВт 1500об/мин 2181 ONI ONS056-C4-000-1-1521 IEK

Электродвигатель асинхронный трехфазный 380В 0.12–0.25 кВт 1500 об/мин АИС 63C4-56C4 IM2181 от ONI (IEK) - компактный силовой агрегат для постоянной работы на приводах малой и средней мощности. Артикул ons056-c4-000-1-1521 соответствует типоразмеру 56 мм и предназначен для установки в условиях повышенной запылённости и влажности.

Назначение и область применения

Электродвигатель асинхронный трехфазный 380В 0.12–0.25 кВт 1500 об/мин АИС 63C4-56C4 IM2181 используется там, где нужна надёжная, долговечная и простая в обслуживании механическая передача. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, затворов и других механизмов в промышленности, ЖКХ и строительстве. Мощность 0.12–0.25 кВт делает его идеальным для малых автоматизированных систем.

Технические характеристики

• Мощность: 0.12 кВт (номинальная)
• Напряжение: 380 В переменного тока
• Частота сети: 50 Гц
• Частота вращения: 1500 об/мин
• Количество фаз: 3
• Тип двигателя: асинхронный трёхфазный
• Количество полюсов: 4
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Тип подшипников: шариковые - обеспечивают низкий уровень шума и длительный срок службы
• Типоразмер корпуса: 56 мм - посадочные размеры соответствуют стандарту IEC
• Конструкция монтажа: IM2181 - горизонтальная установка с опорными лапами и торцевым валом

Совместимость и монтаж

Электродвигатель асинхронный трехфазный 380В 0.12–0.25 кВт 1500 об/мин АИС 63C4-56C4 IM2181 устанавливается на жесткую основу с помощью четырёх крепёжных отверстий на лапах. Диаметр вала - 14 мм, посадочная поверхность цилиндрическая, без шпонки. Для соединения с нагрузкой используйте муфты или ременные передачи. Кабель подключения - трёхжильный, сечением не менее 1.5 мм2. Обязательно заземление через болт на корпусе. Учитывайте, что двигатель рассчитан на работу при температуре окружающей среды до +40 C.

Безопасность и стандарты

Электродвигатель асинхронный трехфазный 380В 0.12–0.25 кВт 1500 об/мин АИС 63C4-56C4 IM2181 соответствует требованиям ГОСТ Р МЭК 60034-1 и имеет степень защиты IP55, что позволяет использовать его в помещениях с высокой влажностью и пылью. Соответствие стандартам обеспечивает безопасную эксплуатацию в соответствии с правилами ПУЭ.

Преимущества

• Высокая надёжность благодаря шариковому подшипнику и герметичному исполнению IP55
• Простота замены и обслуживания - доступные запчасти и универсальные крепления
• Низкий уровень шума при работе - подходит для помещений с людьми
• Работает прямо от трёхфазной сети 380 В - не требует преобразователей частоты
• Компактный размер - легко интегрируется в ограниченные пространства

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рекомендован для частого пуска более 6–8 раз в час - риск перегрева обмотки
• Не работает от однофазной сети - требуется трёхфазное питание 380 В
• Не допускается работа при температуре ниже –10 C без предварительного прогрева
• Запрещено погружение в жидкости - IP55 не обеспечивает полной гидроизоляции

Примеры использования

• Насосы для подачи воды в системах водоснабжения
• Вентиляторы вытяжной системы в цехах и лабораториях
• Ленточные конвейеры на пищевых производствах
• Мешалки для растворов в химических реакторах
• Приводы задвижек и клапанов в трубопроводах
• Автоматические затворы в системах канализации

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает вращение в противоположную сторону
• При монтаже соблюдайте осевой зазор между валом и приводным элементом - минимум 1–2 мм
• Для продления срока службы регулярно проверяйте состояние подшипников и смазку (при необходимости - через 1000–2000 часов работы)
• Избегайте попадания брызг и пыли на клеммную коробку - закрывайте её после подключения
• Если двигатель установлен вне помещения - используйте дополнительный кожух для защиты от атмосферных воздействий
• При замене старого двигателя сверьте типоразмер 56 мм и длину вала - они должны совпадать
