Электромагнит включения ЭМ-338E AC 400В для ВА-338Е | 22628DEK DEKraft APC

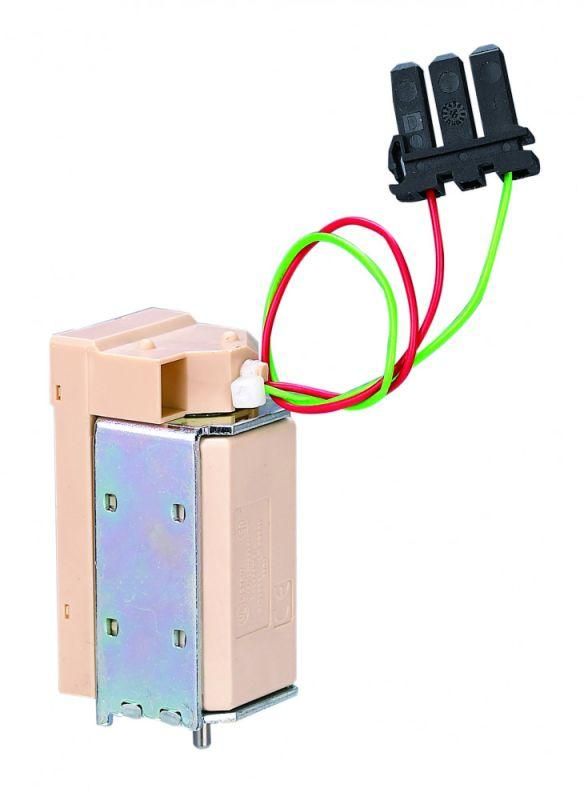

Электромагнит включения 400В AC ВА-338Е, ЭМ-338E от DEKraft - устройство для дистанционного включения автоматических выключателей серии ВА-338Е. Привод работает от сети переменного тока 400 В и обеспечивает надёжное срабатывание при напряжении 85–110 % от номинала. Подходит для установки в силовые щиты на промышленных объектах.

Назначение и область применения

Электромагнит включения 400В AC ВА-338Е, ЭМ-338E используется исключительно для дистанционного включения автоматических выключателей серии ВА-338Е. Он не управляет нагрузкой напрямую - его задача - механически переместить рычаг выключателя в положение «вкл». Устройство применяется там, где требуется удалённое управление питанием: на станках, конвейерах, в системах аварийного отключения, в распределительных щитах с централизованной системой управления.

Технические характеристики

• Напряжение питания: 400 В переменного тока (AC)
• Тип тока: переменный (AC)
• Напряжение срабатывания: 85–110 % от номинального (т.е. от 340 до 440 В)
• Тип подключения: винтовые зажимы
• Количество контактов: нет (не имеет встроенных контактных групп)
• Тип устройства: электромагнит включения (не отключения)

Совместимость и монтаж

Электромагнит включения 400В AC ВА-338Е, ЭМ-338E совместим только с автоматическими выключателями серии ВА-338Е. Монтаж выполняется путём фиксации на штанге выключателя - специальная защёлка позволяет закрепить устройство без инструментов. Кабель подводится к винтовым клеммам: L и N. Для работы необходима внешняя управляющая цепь (например, кнопка, реле или контроллер), которая подаёт напряжение на катушку электромагнита. Перед установкой проверьте соответствие модели выключателя - другие серия (ВА-339, ВА-47 и т.д.) не подходят.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-5-1 для элементов управления. Не содержит опасных материалов. Работает в условиях, допустимых для промышленного оборудования: температура от -25C до +55C, относительная влажность до 90 %. Не предназначено для взрывоопасных сред.

Преимущества

• Высокая надёжность срабатывания при колебаниях напряжения (диапазон 85–110%)
• Простая механическая конструкция - минимум отказов
• Не требует внешнего источника постоянного тока - работает прямо от сети 400 В AC
• Интегрированная система крепления - быстрая установка на выключатель ВА-338Е

Ограничения применения

• Не поддерживает функцию отключения - только включение
• Не имеет вспомогательных контактов - нельзя использовать для сигнализации состояния
• Работает только с выключателями ВА-338Е - несовместим с другими моделями
• Не рассчитан на частое включение/выключение - рекомендовано не более 10 циклов в минуту
• Не следует применять в сетях с напряжением ниже 340 В - возможны отказы в срабатывании

Примеры использования

• Автоматическое включение насосной станции после восстановления напряжения
• Дистанционное включение конвейера из операторской комнаты через кнопку
• Подключение к системе АСУ ТП для запуска технологической линии
• Обеспечение безопасного включения оборудования после аварийного отключения

Практические советы

• Проверяйте целостность проводки перед первым включением - высокое напряжение 400 В требует осторожности
• Не используйте этот электромагнит вместо реле или контактора - он не коммутирует нагрузку
• При монтаже убедитесь, что механизм выключателя свободно движется - заклинивание вызывает перегрев катушки
• Если выключатель часто срабатывает по току, увеличьте интервал между попытками включения - частые срабатывания снижают срок службы ЭМ-338E
• Для длительной работы в условиях повышенной влажности рекомендуется установка в герметичном корпусе IP54+
