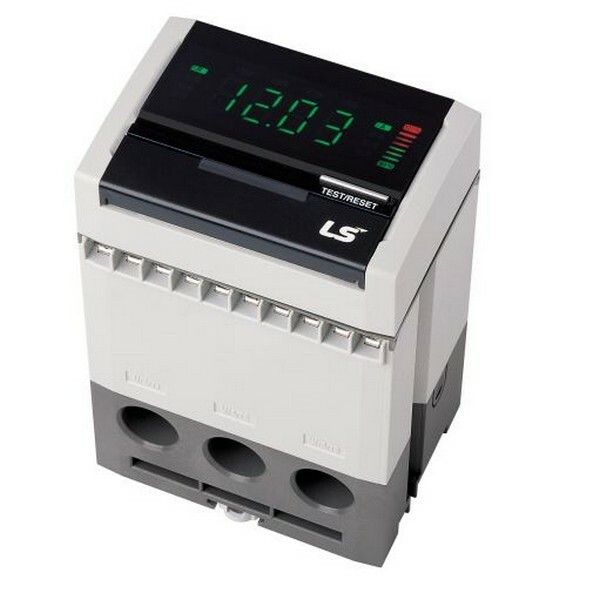

Электронное реле IMP-C A420 100A AC/DC85~245V 50/60Hz | 3808001100 LSIS

Реле электронное IMP-C A420 100A AC/DC85~245В 50/60Гц - устройство для управления нагрузками до 100 А в системах автоматизации на переменном и постоянном токе. Подходит для работы в промышленной аппаратуре, где требуется надёжное коммутирование без механических контактов. Бренд LS Electric предлагает эту модель как часть серийного решения для контроля двигателей, нагревательных элементов и других мощных потребителей.

Назначение и область применения

Реле электронное IMP-C A420 100A AC/DC85~245В 50/60Гц предназначено для бесконтактного включения и выключения электрических цепей. Отличается высокой скоростью переключения и долгим сроком службы за счёт отсутствия движущихся частей. Применяется в системах автоматического управления: управление двигателями, тепловыми установками, освещением, конвейерными линиями и другим оборудованием, требующим частых циклов включения.

Технические характеристики

• Максимальный коммутируемый ток: 100 А
• Напряжение питания управляющей цепи: AC/DC 85–245 В
• Частота сети: 50 / 60 Гц
• Тип выхода: твердотельное реле (SSR) - без механических контактов
• Выходная цепь: работает с переменным и постоянным током

Совместимость и монтаж

Реле электронное IMP-C A420 100A AC/DC85~245В 50/60Гц устанавливается на DIN-рейку шириной 35 мм. Для обеспечения теплоотвода необходимо использовать радиатор соответствующего размера - особенно при работе на предельных значениях тока. Клеммы входа и выхода рассчитаны на провода сечением до 6 мм2. Убедитесь, что напряжение управления находится в допустимом диапазоне 85–245 В - ниже или выше этого порога реле не будет работать.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для промышленного оборудования. Хотя точные стандарты не указаны в исходных данных, типовая сертификация таких реле включает IEC 60947-4-3 и UL 508. Работает в температурном диапазоне от –30 C до +70 C - проверьте условия окружающей среды перед установкой.

Преимущества

• Отсутствие износа контактов - срок службы значительно длиннее, чем у электромагнитных реле
• Быстрое переключение - идеально для импульсного управления и частотных регуляторов
• Низкий уровень электромагнитных помех - не влияет на чувствительную аппаратуру рядом
• Устойчивость к вибрациям и ударным нагрузкам - подходит для мобильных и тяжёлых условий эксплуатации

Ограничения применения

• Не предназначен для работы с очень малыми токами (< 100 мА) - возможен отказ включения
• При длительной нагрузке близкой к 100 А необходим принудительный охладитель - саморегуляция недостаточна
• Не рекомендуется для цепей с высокими скачками напряжения без защиты (например, без RC-цепочки или MOV)
• Запрещён монтаж в условиях повышенной запылённости без корпуса IP65+

Примеры использования

• Управление трёхфазным двигателем через частотный преобразователь
• Циклическое включение печей сопротивления в термических камерах
• Переключение светильников на производственной площадке по расписанию
• Автоматическое отключение насосов при достижении заданного уровня жидкости

Практические советы

• Выбирая реле электронное IMP-C A420 100A AC/DC85~245В 50/60Гц, всегда проверяйте совпадение напряжения управления с вашей сетью - даже небольшое отклонение ниже 85 В вызывает срабатывание с задержкой или отказ.
• Для нагрузок свыше 70 А используйте радиатор с площадью поверхности не менее 200 см² и желательно с вентилятором.
• Подключите параллельно выходу реле TVS-диод илиMOV для гашения переходных процессов - особенно при управлении катушками или индуктивными нагрузками.
• Не забывайте про заземление корпуса - это снижает риск повреждения от статического электричества.
• При замене старого электромагнитного реле на IMP-C A420 учтите, что ток удержания может отличаться - возможно, потребуется доработка схемы управления.
