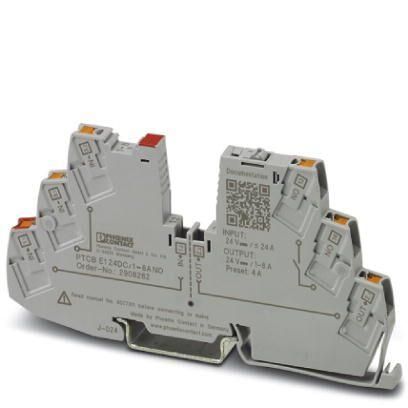

Электронный защитный выключатель PTCB E1 24DC/1-8A NO | 2908262 Phoenix Contact

Защитный выключатель электронный PTCB E1 24DC/1-8A NO от Phoenix Contact предназначен для защиты электродвигателей и других нагрузок от перегрузки и заклинивания. Этот аппарат работает на постоянном токе 24 В и подходит для установки в автоматизированных системах управления.

Назначение и область применения

PTCB E1 24DC/1-8A NO - это электронный защитный выключатель, который отключает питание при превышении допустимой нагрузки или при заедании механизма. Он используется там, где важна точная и быстрая реакция на аварийные ситуации: на станках, конвейерах, робототехнических модулях и другом оборудовании с электродвигателями. Отличается от обычных тепловых реле тем, что реагирует на ток без задержки и не требует регулировки.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока (DC)
• Ток срабатывания: 1–8 А (регулируемый в этом диапазоне)
• Контакт: нормально замкнутый (NO - Normally Open, то есть контакт размыкается при срабатывании)
• Тип защиты: электронная, без механических элементов
• Индикация состояния: встроенная светодиодная подсветка (при срабатывании)

Совместимость и монтаж

PTCB E1 24DC/1-8A NO устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - провода до 2,5 мм2. Устройство совместимо с большинством контроллеров и панелей управления, работающих на 24 В DC. Для правильной работы необходимо соблюдать полярность подключения питания. Монтаж возможен в любом положении, но рекомендуется избегать прямого воздействия высоких температур и вибраций.

Безопасность и стандарты

PTCB E1 24DC/1-8A NO соответствует требованиям международных стандартов IEC 60947-8 и EN 60947-8 для устройств защиты двигателей. Обладает сертификацией CE и UL, что позволяет использовать его в промышленных системах Европы и США.

Преимущества

• Высокая точность срабатывания - не зависит от окружающей температуры
• Быстрое отключение при перегрузке - менее 100 мс
• Отсутствие механических частей повышает надёжность и срок службы
• Встроенный LED показывает состояние: горит - штатная работа, гаснет - сработала защита
• Не требуется периодическая проверка или настройка

Ограничения применения

• Не предназначена для защиты цепей переменного тока - только 24 В DC
• Максимальный ток 8 А - не подходит для мощных двигателей выше этого значения
• Не обеспечивает защиту от короткого замыкания - для этой функции нужен дополнительно автоматический выключатель
• Чувствителен к помехам - не следует прокладывать силовые и управляющие провода рядом без экранирования

Примеры использования

• Защита двигателя подающего ролика на конвейере
• Остановка привода при заклинивании вентилятора в системе вентиляции
• Обеспечение безопасности в роботизированной ячейке с манипулятором
• Контроль тока в малогабаритных насосах и компрессорах на 24 В

Практические советы

• Выбирайте ток срабатывания близко к рабочему току двигателя - лучше на 10–15% выше
• Убедитесь, что источник питания 24 В DC имеет достаточную мощность и стабильность
• При использовании нескольких PTCB E1 24DC/1-8A NO в одной системе, учитывайте суммарную нагрузку на источник
• После срабатывания устройство можно вернуть в работу только после устранения причины перегрузки и повторного включения питания
• Артикул 2908262 - это единственный вариант в данной модели; аналогов с другими токами в серии PTCB E1 нет
