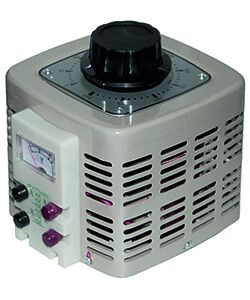

Автотрансформатор АОСН- 8-220 УХЛ4 2 0кВА 8А диапазон регулировки 0-250В IP20 Электротехник ET556152

Автотрансформатор АОСН-8-220 УХЛ4 2,0кВА, 8А, диапазон регулировки 0-250В, IP20 от бренда Электротехник предназначен для плавной регулировки переменного напряжения в пределах 0–250 В при входном напряжении 220 В. Подходит для лабораторий, наладки оборудования и управления нагревательными устройствами.

Назначение и область применения

Автотрансформатор АОСН-8-220 УХЛ4 2,0кВА, 8А, диапазон регулировки 0-250В, IP20 используется там, где требуется точная и плавная регулировка напряжения под нагрузкой. Он применяется в:

• промышленных лабораториях для испытаний электрооборудования;
• пуско-наладочных работах на производстве;
• муфельных печах и термостатах для контроля температурного режима;
• устройствах, требующих снижения или повышения напряжения в пределах 0–250 В.

Не предназначен для постоянной работы на максимальной нагрузке - рекомендовано использовать с запасом по мощности.

Технические характеристики

• Тип: автотрансформатор (однофазный)
• Входное напряжение: 220 В
• Выходное напряжение: 0 – 250 В (плавная регулировка)
• Номинальная мощность: 2000 ВА (2 кВА)
• Номинальный ток: 8 А (первичный и вторичный)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Количество фаз: 1
• Индикация: встроенный вольтметр и градуированная шкала для визуального контроля выходного напряжения

Совместимость и монтаж

Автотрансформатор АОСН-8-220 УХЛ4 2,0кВА, 8А, диапазон регулировки 0-250В, IP20 подключается к сети 220 В через клеммы на корпусе. Для монтажа требуется жесткая установка на вертикальную поверхность с обеспечением доступа к ручке регулировки и вольтметру. Кабели питания и нагрузки должны иметь достаточное сечение - минимум 2,5 мм2 для медного провода при длительной работе на 8 А. Обязательно заземление корпуса.

Регулировка напряжения выполняется вручную - поворотом ручки. Переключение между значениями происходит без перерыва в питании нагрузки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61558-1 и ГОСТ Р МЭК 61558-2-16 для автотрансформаторов. Степень защиты IP20 исключает контакт с внутренними элементами, но не защищает от попадания пыли и влаги - использование допускается только в сухих помещениях. Не применять во взрывоопасных средах.

Преимущества

• Плавная регулировка напряжения без скачков - идеально для чувствительных приборов
• Встроенная индикация - вольтметр и шкала позволяют контролировать выходное напряжение без внешних измерителей
• Простая конструкция - надежная работа без сложной электроники
• Подходит для нагрузок с активным характером - печи, лампы, нагреватели

Ограничения применения

• Не работает как источник изолированного напряжения - вход и выход имеют общую точку, что опасно при работе с высокими потенциалами
• IP20 - нельзя использовать в сырых, пыльных или открытых помещениях
• Запрещена работа при температуре ниже -10 C и выше +40 C - указан класс исполнения УХЛ4
• Не рассчитан на импульсные или емкостные нагрузки - возможен перегрев и отказ
• Максимальная продолжительная нагрузка - 8 А; кратковременные перегрузки свыше 10 А недопустимы

Примеры использования

• Настройка рабочего напряжения муфельной печи с 180 В до 220 В для оптимизации процесса обжига
• Проверка реакции электродвигателя на изменение напряжения от 100 В до 240 В в лаборатории
• Пуск стартера двигателя с пониженным напряжением для уменьшения пускового тока
• Тестирование светильников и терморегуляторов в условиях, приближенных к реальным сетевым колебаниям

Практические советы

• Перед включением всегда проверяйте положение ручки регулировки - она должна находиться на минимальном значении (0 В)
• При использовании с длинными кабелями нагрузки учитывайте падение напряжения - возможно потребуется увеличить выходное значение на 5–10%
• Не закрывайте вентиляционные отверстия - даже при IP20 нужен свободный воздухообмен для охлаждения
• Для долгой работы на 90% нагрузки (7,2 А) периодически проверяйте температуру корпуса - если он горячий на ощупь (>50C), снизьте нагрузку
• Выбирая модель из серии АОСН, обращайте внимание на ток: для нагрузок более 8 А используйте АОСН-20-220, а не этот вариант
