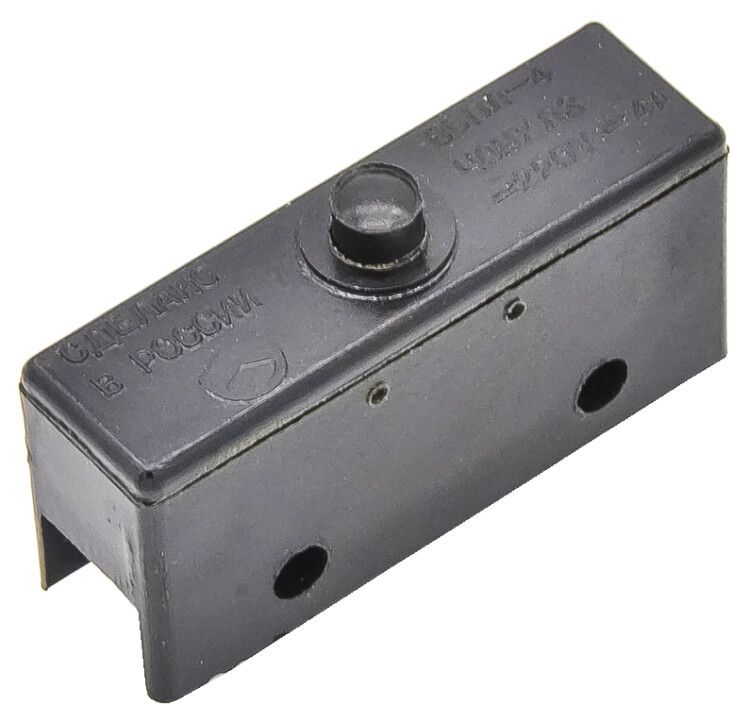

Микровыключатель ВБПЛ4-40 УХЛ3 полумгновенный без комплекта IP40 Электротехник ET013187

Микровыключатель ВБПЛ4-40 УХЛ3 полумгновенный без комплекта IP40 от бренда Электротехник - это надёжный коммутирующий элемент для управления электрическими цепями в автоматизированных системах, где требуется точное срабатывание при достижении заданной позиции движущегося механизма.

Назначение и область применения

Микровыключатель ВБПЛ4-40 УХЛ3 предназначен для включения и выключения слаботочных и силовых цепей управления при контакте с упором или другим механическим элементом. Он работает в качестве датчика положения: когда объект перемещается и задействует рычаг микровыключателя, происходит переключение контактов. Применяется в стационарных установках - на станках, конвейерах, лифтах, автоматических линиях и других устройствах, где важно фиксировать крайние положения движения.

Технические характеристики

• Тип действия: полумгновенный - контакт замыкается/размыкается сразу после преодоления порогового усилия, без задержки;
• Рабочее напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока;
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможностью повышенной влажности и температурными колебаниями;
• Конструкция: без комплекта - не имеет внешних насадок, рычагов или роликов, требует самостоятельной сборки или установки привода;
• Гарантийный срок: 2 года с момента ввода в эксплуатацию.

Совместимость и монтаж

Микровыключатель ВБПЛ4-40 УХЛ3 монтируется на корпус или раму оборудования через крепёжные отверстия. Поскольку он выпускается без комплекта, необходимо самостоятельно выбрать и установить подходящий привод - например, плоский рычаг, роликовый или штоковый - в зависимости от направления и характера воздействия. Для обеспечения долговечности рекомендуется избегать ударных нагрузок и перегрузок по усилию. Подключение проводов выполняется к клеммным зажимам, расположенным внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в соответствии с ГОСТ Р 50030.5.1 и ГОСТ 12433. Сертифицирован для работы в электроустановках с напряжением до 1000 В. Отсутствие защиты от влаги (IP40) делает его непригодным для открытых площадок или сред с высокой запылённостью и сыростью - такие условия требуют более высокой степени защиты (например, IP65 или выше).

Преимущества

• Высокая надёжность срабатывания благодаря полумгновенному принципу действия - минимизация вероятности зависания контактов;
• Устойчивость к механическим колебаниям и вибрациям в промышленной среде;
• Длительный срок службы при соблюдении условий эксплуатации;
• Простая конструкция снижает риск отказа и упрощает диагностику.

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP40 недостаточна;
• Не предназначен для прямого управления мощными нагрузками - только для цепей управления; основную нагрузку должны переключать контакторы или реле;
• Требует внешнего привода - без него не функционирует;
• Не рекомендован для частого срабатывания свыше 1000 циклов в час - возможен быстрый износ контактов.

Примеры использования

• Фиксация предельных положений стола станка с ЧПУ;
• Определение наличия детали на конвейере;
• Завершение цикла подъёма платформы в гидравлическом прессе;
• Контроль открывания/закрывания люка в оборудовании.

Практические советы

• Перед установкой проверьте, что усилие срабатывания упора совпадает с рабочим ходом рычага - слишком большое давление повредит механизм;
• Выбирайте тип привода (рычаг, ролик, шток) исходя из направления движения контролируемого элемента - это влияет на срок службы контактов;
• При монтаже используйте крепёж с учётом вибраций - примените контргайки или герметик для предотвращения саморазвинчивания;
• Для контроля работоспособности перед запуском системы проверьте замыкание/размыкание контактов тестером при имитации срабатывания;
• Артикул et013187 - это конкретная модификация ВБПЛ4-40 УХЛ3 без комплекта. Если нужен готовый привод - выбирайте другие варианты серии МП.
