Крепежный элемент T60-T100 (листовой) | 2007835 OBO Bettermann BE TS KR

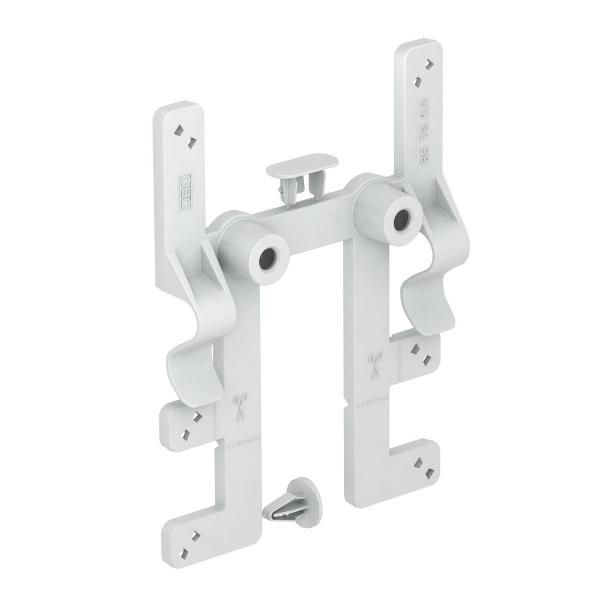

Крепежный элемент T60-T100 листовой от OBO BETTERMANN (артикул 2007835, серия BE TS KR) предназначен для быстрой фиксации распределительных коробок OBO типов T60 и T100 на кабельных лотках без использования инструментов. Продукт сочетает надежность крепления с возможностью быстрого демонтажа, что особенно ценно при частой модификации электромонтажных систем.

Назначение и область применения

Крепежный элемент T60-T100 листовой используется исключительно для установки распределительных коробок OBO типов T60 и T100 на горизонтальные металлические или пластиковые кабельные лотки. Подходит для промышленных объектов, где требуется часто менять расположение оборудования - например, на конвейерах, в цехах автоматизации, на энергообъектах с лицензией Росатома. Элемент не предназначен для вертикальной или потолочной фиксации.

Технические характеристики

• Тип крепления: Безвинтовое зажимное - фиксация осуществляется за счет механического сжатия лотка;
• Габаритные размеры: 139×104 мм - обеспечивает устойчивую опору для коробок T60 и T100;
• Материал: Поливинилхлорид (ПВХ) - химически стойкий, не проводит ток, не ржавеет;
• Ориентация: Горизонтальная - работает только при монтаже на плоские горизонтальные поверхности лотков;
• Цвет: Светло-серый - соответствует цветовой гамме корпусов OBO T-series;
• Покрытие: Необработанная поверхность - не требует антикоррозийной защиты, не окрашивается дополнительно;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на атомных объектах;
• Реестр промышленной продукции РФ: 1367\8\2023 - зарегистрирован в государственной базе.

Совместимость и монтаж

Крепежный элемент T60-T100 листовой совместим только с распределительными коробками OBO типов T60 и T100. Он не подходит для других брендов или моделей. Монтаж выполняется в три шага:

1. Уложите листовой элемент на верхнюю плоскость кабельного лотка;
2. Вставьте нижний выступ коробки T60/T100 в зажимную часть крепежа;
3. Нажмите сверху до щелчка - механизм самозажима фиксирует коробку без болтов и шурупов.

Демонтаж: поднимите коробку вертикально - зажим автоматически освобождает её. Инструменты не нужны.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа на промышленных объектах. Лицензия Росатома и регистрация в реестре РФ подтверждают соответствие нормам для использования в условиях повышенной ответственности. Материал ПВХ не поддерживает горение и не выделяет токсичных веществ при перегреве.

Преимущества

• Быстрая установка и снятие - экономит время при обслуживании и реконструкции;
• Нет необходимости в инструментах - снижает риск повреждений и ускоряет работу;
• Стабильная фиксация даже при вибрациях - благодаря жесткому зажимному механизму;
• Электроизоляционные свойства ПВХ - безопасен при работе рядом с токоведущими частями;
• Универсальность для всех типов лотков - подходит к профилированным, решетчатым и сплошным поверхностям шириной до 100 мм.

Ограничения применения

• Не применяется на вертикальных или наклонных поверхностях - механизм не удержит нагрузку;
• Не подходит для лотков с толщиной стенки более 3 мм - зажим не сможет плотно схватить материал;
• Запрещено использовать в средах с температурой выше +60 C - ПВХ теряет прочность;
• Не предназначена для внешней установки под прямыми солнечными лучами - долгосрочное UV-воздействие вызывает хрупкость материала;
• Не совместим с коробками других производителей - даже аналогичных размеров.

Примеры использования

• Фиксация распределительных коробок T60 на лотках в цехе металлургического завода;
• Установка T100 на кабельных трассах в АЭС - согласно лицензии Росатома;
• Временная разводка сигналов на сборочных линиях, где часто меняют оборудование;
• Подключение датчиков на конвейере с частыми остановками для обслуживания.

Практические советы

• Перед монтажом проверьте ширину лотка - он должен быть не уже 60 мм и не шире 100 мм;
• Убедитесь, что поверхность лотка чистая - грязь или краска могут помешать плотному контакту;
• Не используйте силу при установке - если коробка не фиксируется, проверьте совместимость модели;
• При замене нескольких коробок одновременно - начните с крайних, чтобы избежать перекоса;
• Храните в сухом месте при температуре от –10 C до +40 C - предотвращает деформацию ПВХ.
