Ёмкостный модуль QUINT4-CAP/24DC/10/8KJ | 2320571 Phoenix Contact

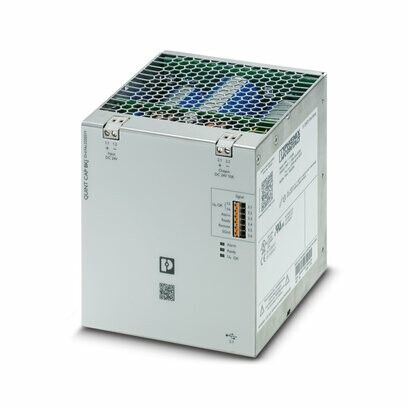

Ёмкостный модуль QUINT4-CAP/24DC/10/8KJ от Phoenix Contact предназначен для компенсации реактивной мощности в системах постоянного тока 24 В, обеспечивая устойчивую работу импульсных нагрузок - например, частотных преобразователей, сварочных аппаратов и промышленных контроллеров. Этот модуль является частью семейства QUINT4 и дополняет источники питания, снижая риск сбоев из-за скачков напряжения.

Назначение и область применения

Ёмкостный модуль QUINT4-CAP/24DC/10/8KJ используется для сглаживания кратковременных провалов напряжения в цепях постоянного тока 24 В. Он особенно эффективен там, где нагрузка потребляет энергию импульсно - например, при запуске двигателей, работе пневматических клапанов или при использовании устройств с высокой пиковой мощностью. Модуль не заменяет источник питания, а работает в паре с ним, повышая надёжность системы.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока
• Ёмкость: 10 000 мкФ (10 мФ)
• Энергоёмкость: 8 кДж
• Максимальный ток разряда: до 1000 А (кратковременно)
• Габариты: соответствуют форм-фактору QUINT4 (для установки на DIN-рейку)
• Температурный диапазон: -25 C…+60 C

Совместимость и монтаж

Ёмкостный модуль QUINT4-CAP/24DC/10/8KJ совместим со всеми источниками питания серии QUINT4 от Phoenix Contact. Устанавливается на DIN-рейку рядом с блоком питания. Подключение осуществляется через клеммы с зажимами на 2,5 мм2 - провода зачищаются на 9–10 мм. Обязательно соблюдать полярность: "+" и "-" должны точно соответствовать выводам источника питания. Для безопасного монтажа отключите питание перед подключением - ёмкость хранит заряд даже после отключения.

Безопасность и стандарты

Ёмкостный модуль QUINT4-CAP/24DC/10/8KJ соответствует требованиям IEC 61131-2 и EN 60204-1. Конструкция защищена от перегрева и короткого замыкания. Наличие внутреннего предохранителя исключает риск возгорания при аварийном режиме. Применяется в соответствии с правилами безопасности для промышленного оборудования класса IP20.

Преимущества

• Высокая энергоёмкость (8 кДж) позволяет выдерживать длительные провалы напряжения до нескольких сотен миллисекунд
• Уменьшает количество ложных срабатываний автоматики и сбоев в управлении
• Интегрируется в существующую систему QUINT4 без изменения схемы
• Не требует внешних элементов управления - работает автономно

Ограничения применения

• Не предназначены для работы в условиях повышенной влажности или пыли - требуется установка внутри закрытых шкафов
• Не подходит для постоянного тока выше 24 В - применение при других напряжениях приведёт к выходу из строя
• Не заменяет резервный источник питания (UPS); служит лишь для кратковременной буферизации
• После глубокого разряда требуется время на восстановление заряда - не рекомендуется для частых циклов разряд-заряд

Примеры использования

• На конвейерах с частотными преобразователями - предотвращает остановку при кратковременных просадках сети
• В системах CNC-станков - обеспечивает бесперебойную работу сервоприводов во время пиковых нагрузок
• В пневматических системах с быстродействующими клапанами - стабилизирует питание контроллеров
• В линиях упаковки - снижает число отказов при одновременном включении нескольких исполнительных механизмов

Практические советы

• Выбирайте ёмкостный модуль QUINT4-CAP/24DC/10/8KJ, когда нагрузка имеет пиковую мощность более 50 % от номинала источника питания
• Проверьте посадочные размеры - модуль рассчитан на DIN-рейку 35 мм; не используйте адаптеры, если они нарушают контакт
• Перед первым включением проверьте полярность мультиметром - неверное подключение может повредить и модуль, и блок питания
• При эксплуатации в холодных помещениях (ниже 0 C) дайте модулю прогреться 10–15 минут перед максимальной нагрузкой
• Заменяйте модуль, если он нагревается выше +60 C при нормальной нагрузке - это указывает на внутреннюю неисправность
