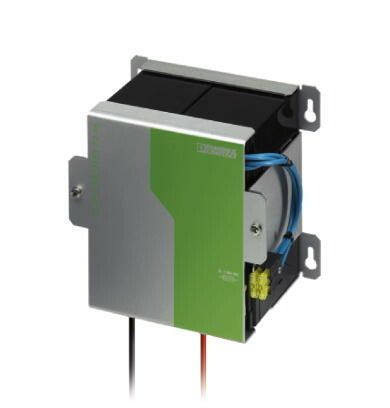

Энергоаккумулятор QUINT-BAT/24DC/ 7.2AH | 2866352 Phoenix Contact

Энергоаккумулятор QUINT-BAT/24DC 7.2AH предназначен для обеспечения бесперебойного питания устройств управления в случае отключения основной сети. Этот аккумулятор от Phoenix Contact совместим с источниками питания серии QUINT и используется там, где критична устойчивость системы к перебоям электроэнергии.

Назначение и область применения

Энергоаккумулятор QUINT-BAT/24DC 7.2AH служит резервным источником энергии для модулей постоянного тока 24 В. Он автоматически включается при исчезновении напряжения на входе, позволяя системе завершить работу корректно или продолжить функционирование на несколько минут. Применяется в промышленной автоматизации: на станках, конвейерах, системах управления, в цепях PLC и реле.

Технические характеристики

• Напряжение: 24 В постоянного тока
• Ёмкость: 7,2 А·ч
• Тип элемента: свинцово-кислотный, герметичный, обслуживание не требуется
• Рабочий температурный диапазон: от –15 C до +50 C
• Габариты: компактная форма, рассчитана на установку в шкаф управления
• Масса: около 2,2 кг

Совместимость и монтаж

Энергоаккумулятор QUINT-BAT/24DC 7.2AH совместим только с источниками питания серии QUINT от Phoenix Contact, имеющими специальный разъём для подключения батареи. Устанавливается внутри распределительного шкафа рядом с блоком питания. Подключение осуществляется через предварительно установленный кабель с разъёмом - никаких дополнительных проводов или клемм не требует. Монтаж допускается только при выключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60950-1 и IEC 62368-1. Герметичная конструкция исключает утечку электролита, что делает его безопасным для использования в закрытых помещениях. Нет необходимости в вентиляции или специальном помещении для хранения.

Преимущества

• Автоматическое переключение на резерв - без задержек и внешнего управления
• Не требует обслуживания - срок службы до 5 лет при правильных условиях
• Устойчив к вибрациям и перепадам температуры - надёжно работает в промышленной среде
• Замена батареи возможна без отключения всей системы - при условии наличия параллельного источника питания

Ограничения применения

• Не предназначена для длительного автономного питания - время работы зависит от нагрузки (при 1 А - около 7 часов; при 5 А - менее 1 часа)
• Не работает при температурах ниже –15 C и выше +50 C - избегайте установки в неотапливаемых шкафах зимой или возле нагревательных элементов
• Поддерживает только 24 В DC - нельзя использовать с другими напряжениями (например, 12 В или 48 В)
• Только для внутренней установки - не защищён от влаги и пыли вне шкафа

Примеры использования

• Резервное питание контроллеров на конвейере - позволяет закончить цикл перед остановкой
• Обеспечение сохранения данных в HMI-панелях при отключении сети
• Стабилизация питания в зонах с частыми просадками напряжения
• Альтернатива UPS в малогабаритных шкафах, где место ограничено

Практические советы

• Перед заменой проверьте состояние старого аккумулятора - снижение ёмкости более чем на 20% указывает на необходимость замены
• Учитывайте посадочные габариты - энергоаккумулятор QUINT-BAT/24DC 7.2AH имеет фиксированный форм-фактор, совместимый только с определёнными шкафами
• Не перегружайте систему - максимальная выходная мощность ограничена характеристиками подключенного блока питания QUINT
• Храните запасную батарею в прохладном, сухом месте - высокая температура сокращает срок службы даже в неработающем состоянии
• При использовании нескольких аккумуляторов - подключайте их параллельно, последовательное соединение недопустимо
