Переключатель 11-1403-01 IP54, 10АХ-250В, ОУ, Эксперт, белый (16/160/2560) |Б0020673 | ЭРА

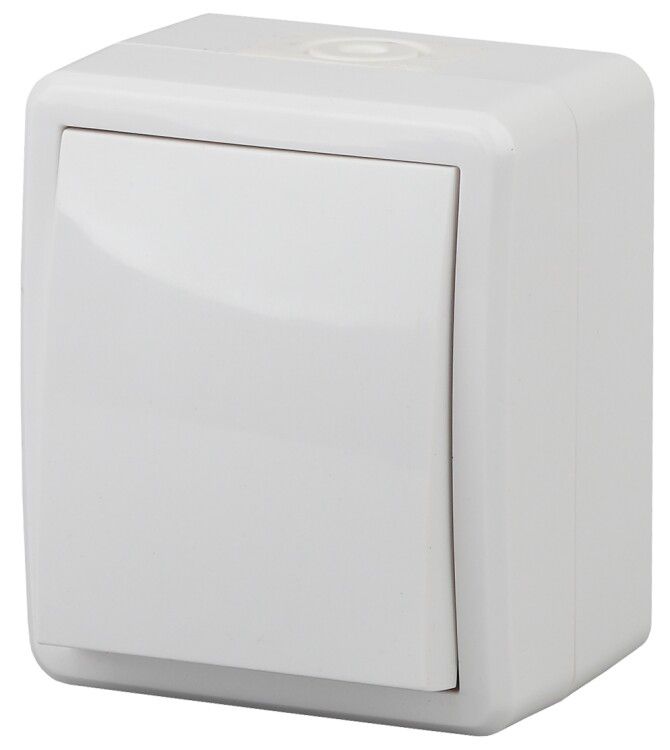

Переключатель Эра Эксперт 11-1403-01 - это одноклавишный механический переключатель с защитой IP54, предназначенный для открытой установки в условиях повышенной запыленности или влажности. Модель выполнена из термопласта, совместима с винтовыми клеммами и рассчитана на работу в сетях до 250 В и 10 А. Подходит для бытовых и промышленных объектов, где требуется надёжное управление цепью.

Назначение и область применения

Переключатель Эра Эксперт 11-1403-01 используется для коммутации электрических цепей в двух положениях - «включено» / «выключено». Применяется там, где нужна физическая кнопка вместо автоматических систем: уличные светильники, насосные станции, оборудование на производстве, мастерские, гаражи, склады. Благодаря защите IP54, устройство можно устанавливать в помещениях с высокой влажностью или частичным воздействием пыли - например, в цехах, на улице под навесом или в подъездах.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механическое (ручное нажатие)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон
• Схема подключения: переключатель на два направления (SPST - один вход, один выход, замыкание/размыкание цепи)
• Количество клавиш: одна
• Материал корпуса: термопласт (поликарбонат), не содержит галогенов
• Цвет: белый (RAL 9010), глянцевая отделка
• Габариты: 75×75×45 мм
• Тип крепления: винтовое
• Способ подключения: винтовые зажимы (клеммы)
• Комплектация: готовый к установке блок с корпусом
• Подсветка: не предусмотрена

Совместимость и монтаж

Переключатель Эра Эксперт 11-1403-01 предназначен для открытой установки на стену или щит. Крепится двумя винтами через отверстия в корпусе. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм и затягиваются отвёрткой. Устройство совместимо с медными жилами сечением до 2,5 мм2. Не требует специальных монтажных коробок - устанавливается прямо на поверхность. Обратите внимание: не подходит для скрытой установки в штробу или стандартную подрозетник.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса I и имеет сертификацию в рамках ЕАЭС. Защита IP54 обеспечивает безопасную эксплуатацию в средах с риском попадания пыли и капель воды. Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании. Корпус изготовлен из самозатухающего материала, что повышает пожарную безопасность.

Преимущества

• Уникальные винтовые клеммы ЭКСПЕРТ обеспечивают плотный контакт и долгий срок службы без ослабления зажима
• Высокая прочность корпуса из поликарбоната - устойчив к ударным нагрузкам и перепадам температур
• Глянцевая поверхность легко моется, не задерживает грязь
• Компактные размеры позволяют устанавливать несколько устройств рядом без перегрузки пространства
• Простота монтажа - не нужны дополнительные элементы, всё в комплекте

Ограничения применения

• Не предназначен для установки в местах постоянного прямого контакта с водой - например, в банях, душевых, на улице под дождём
• Не работает в качестве переключателя трёхпозиционного типа - только ON/OFF
• Не имеет подсветки, поэтому плохо виден в темноте
• Запрещено использовать в цепях с переменным током выше 250 В или током более 10 А - возможен перегрев и выход из строя
• Не совместим с автоматическими системами управления - только ручная операция

Примеры использования

• Управление внешним освещением во дворе или на территории предприятия
• Включение/выключение вентилятора в цеху
• Коммутация мощного электроинструмента (дрель, шлифовальная машина)
• Ручное управление насосом в системе автономного водоснабжения
• Локальный выключатель в ремонтной зоне или на участке с временным оборудованием

Практические советы

• При монтаже используйте отвёртку с плоским наконечником - так точнее затянуть клеммы без проскальзывания
• Проверьте сечение провода перед подключением: слишком толстый провод не войдёт в клемму, слишком тонкий - будет болтаться
• Если устанавливаете в сыром месте, дополнительно прокладывайте герметик вокруг отверстий для проводов
• Не закрывайте устройство декоративными рамками - они нарушают теплоотвод и могут вызвать перегрев
• При замене старого переключателя проверьте соответствие номиналов: новый 11-1403-01 должен работать в тех же условиях, что и предыдущий
