Блок розетка+выключатель 11-7401-03 IP54, 16АХ(10AX)-250В, ОУ, Эксперт, серый (8/80/1280) |Б0020734 | ЭРА

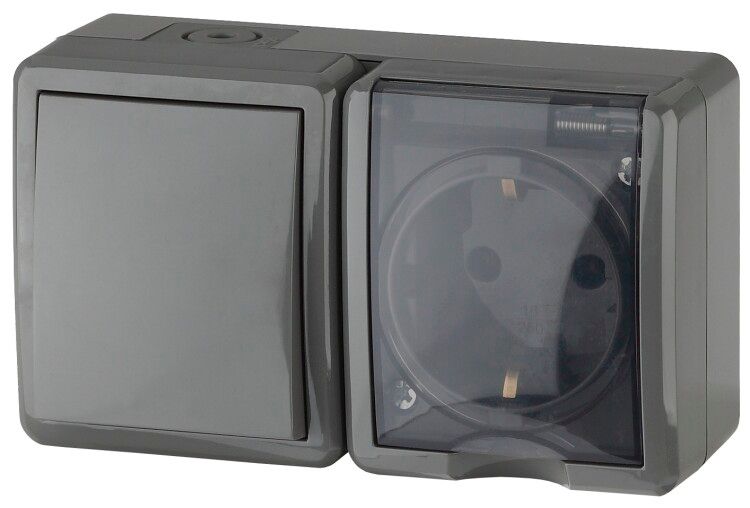

Блок розетка с заземлением и выключателем Эра Эксперт Б0020734 - компактное решение для открытого монтажа, сочетающее одну розетку с заземлением и одноклавишный выключатель в одном корпусе. Подходит для помещений с повышенной влажностью или наружных участков, где невозможно использование подрозетников.

Назначение и область применения

Блок Эра Эксперт Б0020734 предназначен для организации точек питания и управления освещением в условиях, когда скрытая проводка недоступна. Устройство применяется там, где требуется надёжное соединение с заземлением и контроль нагрузки одним переключателем.

• Подходит для монтажа на кирпичные, бетонные и металлические поверхности
• Идеален для мастерских, гаражей, производственных цехов, подъездов, фасадов зданий
• Часто используется для подключения оборудования: насосов, вентиляторов, светодиодных светильников, малых станков

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А (для розетки), 10 А (для выключателя)
• Тип розетки: с заземляющим контактом, одна штука
• Выключатель: одноклавишный, механический
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Материал корпуса: поликарбонат (не содержит галогенов, устойчив к нагреву до 850 C)
• Цвет: серый (7004), глянцевая отделка
• Габариты: 119×70×46 мм
• Глубина монтажа: минимум 45 мм (требуется свободное пространство за стеной)
• Способ крепления: винтовое, на саморезы
• Оrientация: горизонтальная
• Тип серии: моноблок (единый корпус для двух функций)

Совместимость и монтаж

Блок Эра Эксперт Б0020734 рассчитан на поверхностный монтаж. Для установки не требуются подрозетники - устройство крепится прямо к стене.

• На задней стороне корпуса нанесена разметка для сверления отверстий под крепёж - можно сразу ориентироваться при работе на бетоне или кирпиче
• Кабель заводится через герметичную втулку, предотвращающую попадание влаги внутрь
• Заземляющая клемма уже предусмотрена внутри - достаточно подсоединить PE-провод
• Рекомендуется использовать кабель сечением не менее 2,5 мм2 для тока 16 А
• При монтаже соблюдайте минимальную глубину 45 мм - иначе не получится закрыть крышку

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50030.2–2010 (IEC 60947-3) для аппаратов управления
• IP54 обеспечивает безопасную работу во влажных средах (например, в сырых помещениях или на улице под навесом)
• Поликарбонат не поддерживает горение - материал самозагасаемый
• Контакты выполнены из медного сплава с серебряным напылением - снижают нагрев и увеличивают срок службы

Преимущества

• Объединяет две функции - питание и управление - в одном компактном модуле, экономя место
• Герметичная вставка исключает проникновение пыли и влаги даже при длительной эксплуатации
• Высокая термостойкость материала повышает надёжность при перегрузках
• Глянцевая поверхность легко моется - подходит для мест с частой уборкой
• Отсутствие галогенов делает продукт экологически безопаснее при возгорании

Ограничения применения

• Не предназначен для погружения в воду - IP54 не заменяет IP67
• Не рекомендуется для установки в местах постоянного воздействия прямого потока воды (например, под душем или на открытом воздухе без козырька)
• Выключатель рассчитан на 10 А - нельзя подключать мощные нагрузки выше 2,3 кВт (при 230 В)
• Только горизонтальный монтаж - вертикальная установка не предусмотрена конструкцией
• Не совместим с системами автоматического управления (диммеры, таймеры, Wi-Fi-переключатели)

Примеры использования

• Гараж: включение света и подключение болгарки или зарядного устройства одной кнопкой
• Производственный участок: управление вентилятором и подключение инструментов
• Фасад дома: внешний светильник с возможностью включения/выключения снаружи
• Складское помещение: розетка для переносного оборудования и выключатель для основного освещения

Практические советы

• Перед монтажом проверьте, что толщина стены позволяет разместить блок с запасом - глубина 45 мм обязательна
• Используйте саморезы длиной 40–50 мм для прочного крепления на бетоне
• При подключении кабеля обязательно затяните зажимы в клемме - слабый контакт вызывает перегрев
• Не используйте адаптеры или тройники на этой розетке - риск перегрузки выше допустимого
• Проверяйте соответствие тока нагрузки: для выключателя - максимум 10 А (2,3 кВт), для розетки - 16 А (3,6 кВт)
• При необходимости замены - отключите питание, поскольку блок не имеет отдельного рубильника
