Блок розетка+Выключатель 2-клавишный 11-7402-01 IP54, 16АХ(10AX)-250В, ОУ, Эксперт, Белый (8/80/ |Б0020735 | ЭРА

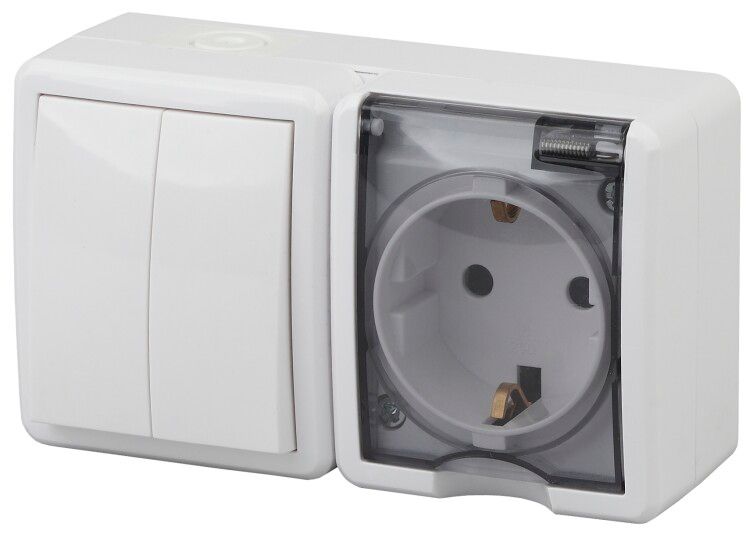

Блок розетка с заземлением + выключатель двойной 11-7402-01 от ЭРА — компактное решение для открытого монтажа, сочетающее одну розетку с двумя клавишными выключателями. Подходит для помещений с повышенной влажностью или запыленностью, где невозможно использование скрытой проводки. Артикул Б0020735 соответствует серии Эра Эксперт, созданной для надежной работы в условиях поверхностного монтажа.

Назначение и область применения

Блок предназначен для управления освещением и подключения бытовых приборов в местах, где нельзя или нецелесообразно устанавливать подрозетники. Применяется в помещениях с открытой проводкой: цехах, складах, гаражах, на улице, в подъездах, на дачах и в других объектах с жесткими условиями эксплуатации. Комбинированная конструкция позволяет экономить место на стене и упрощает организацию электроснабжения.

Технические характеристики

• Номинальный ток: 16 А (для розетки), до 10 А (для каждого выключателя)
• Номинальное напряжение: 250 В переменного тока
• Тип розетки: с заземляющим контактом (трехконтактная)
• Количество выключателей: два одноклавишных
• Степень защиты: IP54 — защищен от пыли и брызг воды со всех направлений
• Материал корпуса: термопласт, не содержащий галогенов
• Отделка: глянцевая белая поверхность (цвет 9010)
• Габариты: 119×70×46 мм
• Минимальная глубина встраивания: 45 мм
• Оrientация монтажа: горизонтальная
• Тип крепления: винтовое на поверхность стены

Совместимость и монтаж

Блок 11-7402-01 монтируется исключительно на поверхность стены — без углубления. Для фиксации используются четыре винта, расположенные по углам корпуса. Кабель подводится через герметичную вставку, которая предотвращает попадание пыли и влаги внутрь. На задней стороне корпуса нанесена разметка для сверления отверстий под крепеж — это ускоряет установку на бетонные или кирпичные поверхности. Заземляющая клемма внутри корпуса позволяет подключить защитный провод PE. Убедитесь, что толщина стены и наличие штукатурки позволяют плотно прижать блок — минимальная глубина встраивания 45 мм должна соблюдаться для равномерного прилегания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств открытого монтажа. Материал корпуса — термопласт с высокой температурой самозатухания, обеспечивающий устойчивость к перегреву. Наличие заземления снижает риск поражения током при повреждении изоляции. Герметичная вставка и степень защиты IP54 делают блок безопасным для использования во влажных и пыльных средах. Соответствие нормам подтверждается применением качественных медных и серебряных контактов в механизме коммутации.

Преимущества

• Объединение розетки и двух выключателей в одном корпусе — экономия места и упрощение схемы подключения
• Высокая степень защиты IP54 — работает даже в сырых и пыльных условиях
• Герметичный ввод кабеля — исключает проникновение внешних частиц
• Наличие заземляющей клеммы — обязательное требование для современной электробезопасности
• Материал без галогенов — безопаснее при возможном возгорании
• Четкая разметка на обратной стороне — ускоряет монтаж на твердые основания

Ограничения применения

• Не предназначено для скрытого монтажа — несовместимо с подрозетниками
• Напряжение выше 250 В и ток более 16 А недопустимы — приведут к выходу из строя
• Не рекомендуется для постоянного воздействия струй воды — IP54 не гарантирует защиту от прямого потока
• Не подходит для установки в местах с частыми механическими ударами — корпус из термопласта менее прочен, чем металлический
• Глянцевая поверхность легко царапается — требуется осторожность при обслуживании

Примеры использования

• Освещение в гараже: один выключатель управляет основным светом, второй — рабочей лампой, розетка используется для зарядки инструментов
• Подъезд многоэтажного дома: выключатели контролируют свет на этаже, розетка — для временного подключения пылесоса или тестера
• Складское помещение: управление светом в зоне хранения и питание контрольного оборудования
• Дача или летняя кухня: розетка для маломощных приборов, выключатели — для фонарей и насоса

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля нагрузке — для 16 А используйте минимум 2,5 мм² медного провода
• При подключении заземления обязательно закрепите провод PE на клемме внутри блока — игнорирование этого шага лишает устройства защиты
• Не затягивайте винты слишком сильно — материал корпуса мягче металла, есть риск трещины
• Если монтируете на деревянную стену, усильте крепление анкерами или пластиковыми дюбелями
• При замене старого блока — снимите питание перед работой; новый блок 11-7402-01 можно установить вместо любого аналогичного изделия с таким же форм-фактором
• Артикул Б0020735 и модель 11-7402-01 — это один и тот же продукт; при заказе указывайте оба обозначения для точности
