Блок две розетки+выключатель 11-7403-01 IP54, 16АХ(10AX)-250В, ОУ, Эксперт, белый (5) |Б0027673 | ЭРА

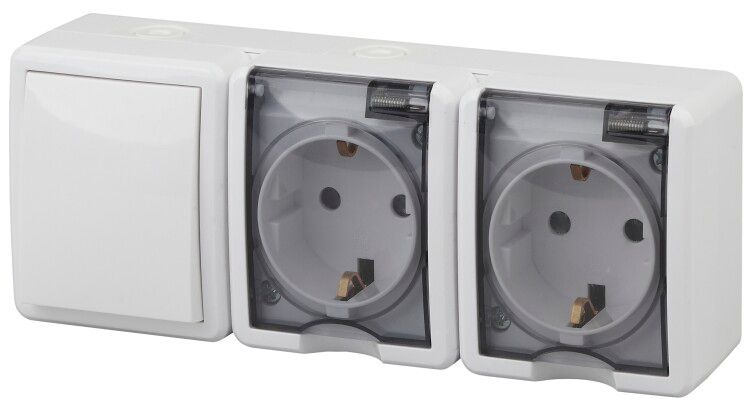

Блок с двумя розетками и выключателем 11-7403-01 от ЭРА — компактное решение для открытого монтажа, сочетающее два силовых разъёма и одноклавишный выключатель в одном корпусе. Подходит для помещений с повышенной влажностью или где невозможно использование подрозетников. Артикул 11-7403-01 входит в серию Эра Эксперт, созданную для надёжного поверхностного подключения оборудования.

Назначение и область применения

Блок с двумя розетками и выключателем 11-7403-01 предназначен для организации точек питания и управления нагрузкой в условиях, когда скрытая проводка недоступна. Применяется там, где нельзя или нецелесообразно устанавливать подрозетники: на кирпичных, бетонных или деревянных стенах, в производственных помещениях, на объектах капитального ремонта, в временных сооружениях и на улице под навесом.

Подходит для подключения бытовых приборов, инструментов, освещения, насосов, вентиляторов и других устройств мощностью до 3,5 кВт (при 250 В и 16 А).

Технические характеристики

• Номинальный ток: 16 А (для розеток), 10 А (для выключателя)
• Номинальное напряжение: 250 В переменного тока
• Количество розеток: 2, с заземляющими контактами (Schuko-тип)
• Выключатель: одноклавишный, управление механическое
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточна для внутренних условий) и от брызг воды из любого направления
• Материал корпуса: термопласт, не содержащий галогенов
• Поверхность: глянцевая, белая (цвет 9010)
• Габариты: 119×70×46 мм
• Оrientация монтажа: горизонтальная
• Глубина требуемой ниши: минимум 45 мм (для свободного прохода кабеля и фиксации)
• Крепление: винтовое, через отверстия в задней части корпуса
• Заземление: есть, через отдельную клемму внутри корпуса
• Тип серии: Моноблок — все элементы собраны в едином корпусе
• Количество постов: 2 (один для двух розеток, один для выключателя)

Совместимость и монтаж

Блок 11-7403-01 монтируется исключительно на поверхность стены. Для установки требуется предварительно просверлить отверстия под саморезы — на оборотной стороне корпуса нанесена разметка для кирпича и бетона. Кабель заводится через герметичную вставку, которая плотно фиксирует провода и препятствует попаданию влаги и пыли внутрь.

Обязательно используйте кабель сечением не менее 2,5 мм² для медных жил (соответствует 16 А). Подключение выполняйте согласно цветовой маркировке: L — фаза, N — ноль, PE — земля. Заземляющая клемма должна быть обязательно подсоединена к контуру заземления здания.

Не допускается монтаж в местах постоянного воздействия струй воды, прямого солнца или температур ниже –10 °C и выше +40 °C.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2–2010 (IEC 60947-2) для аппаратов управления и ГОСТ Р 50572–2010 для электроустановок. Сертифицировано для работы в сетях с TN-S и TN-C-S системами заземления. Материал корпуса — поликарбонат, который не поддерживает горение и имеет температуру самовоспламенения более чем вдвое выше, чем у обычного ABS-пластика.

Преимущества

• Компактность: два розетки и выключатель в одном модуле экономят место и снижают количество точек монтажа
• Защита IP54 позволяет использовать в цехах, гаражах, на верандах и в ванных комнатах (в зоне 3)
• Наличие заземления повышает безопасность при работе с металлическими приборами
• Герметичная вставка кабеля исключает доступ пыли и влаги к контактам
• Глянцевая поверхность легко моется, не собирает грязь
• Произведено без галогенов — экологически безопаснее при переработке

Ограничения применения

• Не предназначается для встраивания в стены — требует открытого монтажа
• Не подходит для внешнего монтажа под открытым небом (дождь, снег, прямые струи воды нарушают степень защиты)
• Выключатель рассчитан на 10 А — не используется для управления нагревательными приборами свыше 2,2 кВт
• Не рекомендован для частого включения/выключения токов больше 8 А (например, двигателей с высоким пусковым током)
• Требуется минимальная глубина 45 мм для монтажной коробки — при меньшей глубине возможна деформация корпуса

Примеры использования

• На стене в гараже: питание зарядного устройства, болгарки и выключатель света
• В мастерской: розетки для шуруповёрта и пылесоса, выключатель для рабочего освещения
• В ванной комнате (зоне 3): розетка для фена и выключатель для вытяжки
• На даче: подключение насоса и светильника на крыльце
• В офисе с открытыми проводами: розетки для компьютера и принтера, выключатель для торшера

Практические советы

• Перед монтажом проверьте, что толщина стены позволяет разместить кабель в нише глубиной ≥45 мм — иначе корпус будет выпирать
• Используйте только винты с головкой под крестовую отвёртку — они обеспечивают равномерное давление и не деформируют пластик
• При подключении кабеля не затягивайте зажимы слишком сильно — можно повредить изоляцию жил
• Если монтируете на деревянную стену, предварительно установите металлический щиток или негорючую прокладку под корпус
• Проверяйте целостность заземляющего контакта перед первым включением — он часто становится причиной отказа при тестировании УЗО
• Блок 11-7403-01 от ЭРА совместим с другими изделиями серии Эра Эксперт — можно собрать единый блок из нескольких модулей
