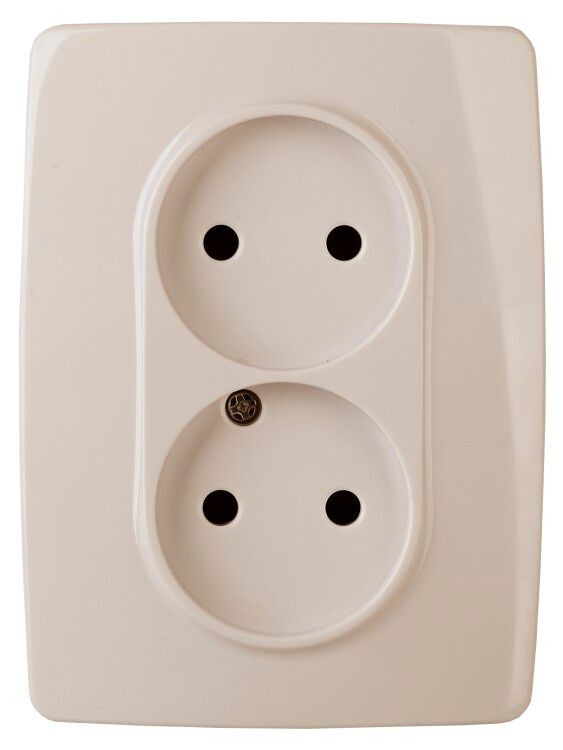

Розетка однофазная двойная скрытого монтажа, в рамку без шторок слоновая кость 16А 250В IP20 автоматические (безвинтовые) зажимы 12-2107-02 Эра 12 - Б0031239

Розетка Эра 12 12-2107-02 - двойная силовая розетка без заземления, предназначенная для скрытой установки в подрозетники. Выполнена из термопластика, совместима с рамками серии Эра 12, обеспечивает надёжное подключение проводов через клеммы с шлейфовым соединением. Подходит для бытовых и промышленных объектов с нагрузкой до 16 А.

Назначение и область применения

Розетка Эра 12 12-2107-02 используется там, где требуется подключение двух устройств одновременно, но заземление не обязательно. Применяется в помещениях с низкой влажностью: квартирах, офисах, мастерских, складах. Не предназначена для ванных комнат, бассейнов, улиц или других мест с повышенной влажностью из-за степени защиты IP20.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Количество постов: 2
• Тип подключения: разъёмные клеммы - позволяют зафиксировать жилы кабеля без инструментов
• Материал корпуса: термопласт (поликарбонат), не содержит галогенов
• Цвет: слоновая кость (RAL 1015), глянцевая поверхность
• Габариты: 75×75×42 мм
• Суппорт: есть - позволяет закрепить механизм в подрозетнике
• Номинальный ток утечки: 0 мА - не имеет устройства УЗО

Совместимость и монтаж

Розетка Эра 12 12-2107-02 монтируется в стандартный подрозетник диаметром 68–70 мм. Крепление осуществляется двумя способами: на распорные лапки и на винты - что повышает устойчивость при вибрациях. Для завершения внешнего вида необходимо использовать декоративную рамку, которая продается отдельно. Совместима с рамками серии Эра 12 и Эра 12 Сатин:

• Однопостовые: 12-5001-xx / 12-5101-xx
• Двухпостовые: 12-5002-xx / 12-5102-xx
• Трёхпостовые: 12-5003-xx / 12-5103-xx
• Четырёхпостовые: 12-5004-xx / 12-5104-xx
• Пятипостовые: 12-5005-xx / 12-5105-xx

Цветовой код xx для слоновой кости - 02. Розетка не имеет встроенного выключателя и не отключает питание - всегда находится под напряжением.

Особенности конструкции

Клеммы выполнены в парном исполнении: каждая пара соединяет два входящих провода между собой - так реализовано шлейфовое подключение. Это удобно при последовательном подключении нескольких розеток в цепи. Механизм не требует дополнительного питания и не содержит электроники. Корпус изготовлен из самозатухающего материала, устойчивого к перегреву.

Преимущества

• Быстрый монтаж благодаря разъёмным клеммам - не нужны отвертки для затяжки
• Удобное шлейфовое соединение - минимизация числа точек подключения в цепи
• Поддержка двух типов крепления - надёжная фиксация даже в старых подрозетниках
• Совместимость с широкой линейкой рамок - легко подобрать под интерьер
• Отсутствие галогенов - безопаснее при возгорании, соответствует экологическим нормам

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ванная, баня, кухня без защиты) - степень IP20 не защищает от брызг
• Нет заземляющего контакта - нельзя подключать оборудование с металлическим корпусом, требующее заземления (стиральные машины, компьютеры, холодильники)
• Не работает с УЗО - не обеспечивает защиту от утечки тока; рекомендуется устанавливать УЗО на группу розеток
• Требуется обязательная установка декоративной рамки - без неё механизм не эстетичен и не защищён от механических воздействий

Примеры использования

Розетка Эра 12 12-2107-02 подходит для:

• Подключения зарядных устройств и светильников в спальне
• Оборудования рабочего места с принтером и монитором
• Систем управления в административных помещениях
• Освещения и маломощных приборов в гараже или кладовой

Не применяется для подключения мощных нагревательных приборов (электрокотлы, тепловые пушки), а также оборудования с заземлением.

Практические советы

• Перед монтажом проверьте, чтобы подрозетник был глубже 42 мм - иначе механизм будет торчать
• Выбирайте рамку того же цвета (слоновая кость - код 02), чтобы избежать контрастов
• При шлейфовом подключении используйте провода одинакового сечения - лучше 2,5 мм2 для 16 А
• Не забудьте отключить питание перед работой - розетка не имеет выключателя
• Если нужна защита от утечки тока - установите УЗО на всю группу розеток, а не на эту единицу
