Розетка HDMI 12-3114-02 , слоновая кость (10/100/3200) |Б0027482 | ЭРА

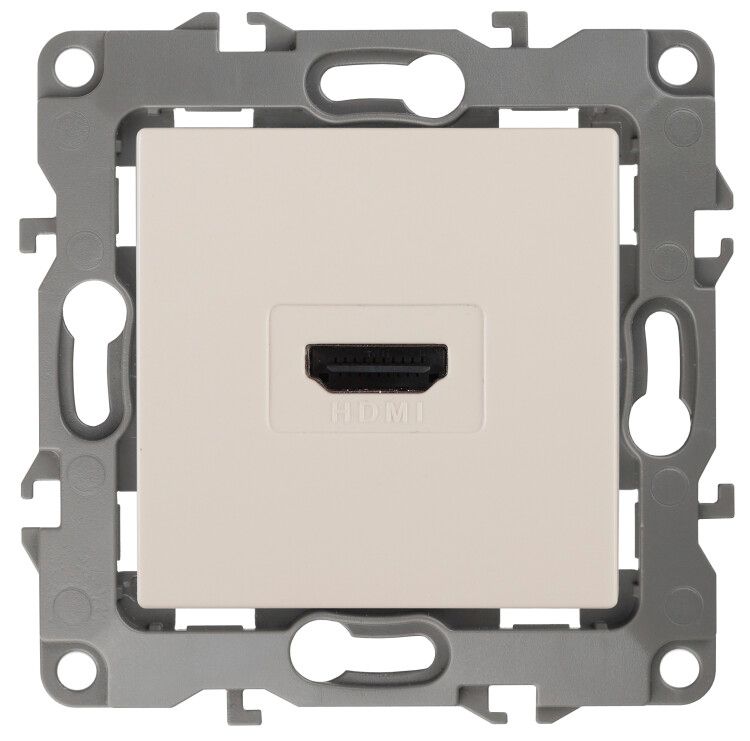

Розетка HDMI ЭРА 12, артикул 12-3114-02 - устройство для скрытой установки, предназначенное для подключения мультимедийного оборудования через интерфейс HDMI. Выполнена из термопласта без галогенов, имеет бежевый цвет и степень защиты IP20. Подходит для интерьеров с отделкой в классическом или минимализме стиле.

Назначение и область применения

Розетка HDMI ЭРА 12 используется для организации точек подключения цифровых устройств с интерфейсом HDMI внутри помещений. Применяется там, где требуется эстетичный и безопасный способ вывода видеосигнала - например, за стеной телевизора, в домашнем кинотеатре, студии звуко- и видеооператора, офисной зоне с проектором или игровой консолью.

Подходит для жилых, коммерческих и административных объектов. Не предназначена для улицы, сырых помещений или мест с повышенным уровнем запыленности.

Технические характеристики

• Тип изделия: Розетка передачи данных с внутренним разъёмом HDMI
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Форм-фактор: Квадратная рамка 75×75 мм, глубина 39 мм
• Цвет: Бежевый (слоновая кость), глянцевая поверхность
• Материал корпуса: Термопласт без галогенов - экологически безопасный, самозагасаемый
• Крепление: Распорные элементы + винты - фиксируются в коробке без дополнительных кронштейнов
• Комплектация: Механизм с декоративной накладкой, опорное кольцо, сальник для герметизации провода, компенсатор натяжения кабеля
• Число модулей: 0 - не требует места в распределительном щите
• Декор: Уникальный дизайн “d 1/1” - минимальная фактурная детализация, сочетается со всей серией ЭРА 12

Совместимость и монтаж

Розетка HDMI ЭРА 12 совместима с любыми стандартными HDMI-кабелями типа A (обычные прямоугольные разъёмы). Для работы необходим предварительно установленный пластиковый монтажный короб глубиной не менее 40 мм.

Монтаж выполняется следующим образом:

• Заполнить коробку кабелем HDMI с запасом на изгиб (не меньше 15 см);
• Пропустить кабель через сальник и компенсатор натяжения - они снижают нагрузку на контакты;
• Вставить механизм в коробку до упора; закрутить два винта крепления;
• Аккуратно прикрепить накладку - она плотно фиксируется механически, без клея.

Из-за наличия компенсатора натяжения можно использовать кабели любой жесткости - даже толстые HDMI 2.1 с медными экранами.

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для внутренней установки. Отсутствие галогенов в составе материала исключает образование едких паров при перегреве. Накладка выполнена из трудносгораемого термопласта. Серия ЭРА 12 соответствует нормам РФ для электроустановочных изделий, однако не имеет официально указанного соответствия ГОСТ или IEC для сигнальных розеток - применяется как устройство вторичной коммуникационной сети.

Преимущества

• Компоненты механизма обеспечивают долгую службу без люфтов и потери контакта
• Компенсатор натяжения и сальник продлевают срок службы кабеля
• Глянцевая поверхность легко моется, не царапается при регулярной уборке
• Дизайн гармонирует с другими изделиями серии ЭРА 12 - выключателями, розетками USB, светильниками
• Отсутствие поля для надписи позволяет сохранить целостную визуальную плоскость

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, бассейн) - IP20 не обеспечивает защиту от влаги
• Не подходит для внешнего монтажа или открытой проводки
• Не рассчитана на питание устройства - передаёт только сигнал HDMI, не является источником питания
• Несовместима с аналоговыми AV-разъёмами (RCA, SCART)
• Не содержит встроенного усилителя сигнала - максимальная длина кабеля после розетки должна соблюдать стандарт HDMI (до 5–10 метров без активных компонентов)

Примеры использования

• Подключение телевизора к Blu-ray проигрывателю за стеной
• Интеграция игровые приставки PlayStation/Xbox в систему домашнего кинотеатра
• Обустройство точки HDMI в презентационной комнате для подключения ноутбука к проектору
• Скрытое расположение кабелей в дизайнерских интерьерах с цельными стенами и нишами

Практические советы

• Перед монтажом проверьте диаметр входного отверстия в монтажной коробке - он должен позволять свободно протянуть HDMI-кабель через сальник
• Не затягивайте винты слишком сильно - это может деформировать пластиковую основу
• Выбирайте кабели с металлическими экранирующими оболочками - они лучше работают рядом с силовой проводкой
• Если нужна более длинная трассировка, используйте активные HDMI-кабели или repeaters - обычная розетка не усиливает сигнал
• При замене старой розетки - обязательно отключите питание всех соседних цепей, чтобы случайно не повредить чувствительную электронику
