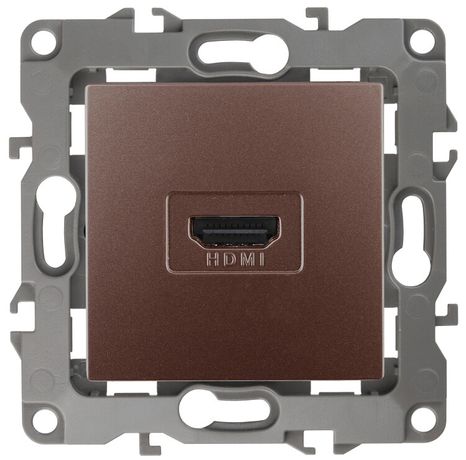

Розетка HDMI 12-3114-13 , бронза (10/100/3200) |Б0027488 | ЭРА

Розетка HDMI ЭРА 12-3114-13 - устройство для скрытого монтажа, предназначенное для подключения мультимедийного оборудования через интерфейс HDMI. Выполнена в матовом коричневом исполнении, соответствует стандарту IP20, подходит для внутренней установки в стеновые коробки. Артикул 12-3114-13 относится к серии ЭРА 12, сочетающей эргономику, надежность и совместимость с современными системами домашнего кино и автоматизации.

Назначение и область применения

Розетка HDMI ЭРА 12-3114-13 предназначена для фиксированного подключения устройств с HDMI-интерфейсом внутри помещений. Подходит для установки в жилых, офисных и профессиональных зонах, где требуется чистый и безопасный доступ к видеосигналу. Применяется для подключения телевизоров, проекторов, игровых приставок, AV-ресиверов, медиаплееров и других цифровых устройств, требующих передачи видео и аудио по одному кабелю.

Технические характеристики

• Тип разъема: один порт HDMI
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, не защищена от воды и пыли
• Крепление: в распор + винтовое, для установки в стандартную глубокую подрозетник
• Способ монтажа: внутренний / скрытый
• Габариты: 75×75×39 мм
• Цвет: коричневый (бронзовый оттенок)
• Материал корпуса: термопласт, безгалогенный состав
• Поверхность: матовая
• Комплектация: механизм с декоративной накладкой
• Число модулей: 0 - не занимает место в распределительной коробке по стандарту модульной системы
• Декор: декор d 1/1 - утонченная фактурная отделка, имитирующая металлический эффект

Совместимость и монтаж

Розетка HDMI ЭРА 12-3114-13 совместима со стандартными подрозетниками глубиной не менее 40 мм. Монтаж выполняется в подготовленную нишу в стене: механизм фиксируется распорными лапками и двумя винтами. Устройство не требует внешних проводов - к нему подводится только HDMI-кабель, который затем подключается к оборудованию. Для удобства сборки предусмотрены:

• Разгрузка натяжения - предотвращает перегиб кабеля у входа
• Суппорт и компенсатор натяжения - снижают механическую нагрузку на разъем
• Опорное кольцо - удерживает кабель в нужном положении
• Сальник/соединитель - герметично закрывает вход кабеля

Подключение HDMI-кабеля осуществляется до монтажа розетки - после установки в стену кабель заводится в сальник и фиксируется. Настоятельно рекомендуется использовать экранированные HDMI-кабели категории 2.0 и выше для сохранения качества сигнала.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает использование в условиях повышенной влажности, на улице или в местах возможного попадания воды. Материал корпуса - безгалогенный термопласт, что снижает риск выделения токсичных веществ при перегреве. Соответствует нормам RoHS.

Преимущества

• Скрытый монтаж - минимализм в дизайне, отсутствие видимых проводов
• Высокая механическая прочность благодаря усиленным элементам разгрузки
• Фирменная система крепления ЭРА 12 - устойчивость к вибрациям и случайным потягиваниям кабеля
• Матовая поверхность не царапается легко и не оставляет следов от пальцев
• Совместимость с другими изделиями серии ЭРА 12 - единый стиль для всей комнаты

Ограничения применения

• Не допускается установка в ванных комнатах, кухнях, бассейнах и других влажных зонах из-за IP20
• Не подходит для подключения кабелей с жесткими коннекторами - необходим минимальный радиус изгиба
• Не имеет встроенного питания - не работает как USB-HDMI адаптер или активный repeater
• Не предусматривает возможность замены разъема - при повреждении требуется замена всего устройства

Примеры использования

• Звуковой центр в гостиной - HDMI-розетка в стене рядом с телевизором
• Игровая зона - подключение PlayStation/Xbox без лишних проводов
• Профессиональный монтаж в конференц-зале - скрытые точки для подключения презентационного оборудования
• Аудиофильская система - точечный выход для Hi-Fi ресивера и Blu-ray проигрывателя

Практические советы

• Перед монтажом проверьте, чтобы глубина подрозетника была не меньше 40 мм - иначе не поместятся компенсатор и сальник
• Используйте HDMI-кабели с медными экранами и золотым напылением контактов - особенно важны для длинных трасс (>5 м)
• Не затягивайте винты слишком сильно - это может деформировать пластиковую рамку
• При прокладке кабеля внутри стены соблюдайте расстояние от силовых проводов - минимум 30 см, чтобы избежать помех
• Розетка ЭРА 12-3114-13 не предназначена для частого подключения/отключения - рассчитана на постоянное подключение
