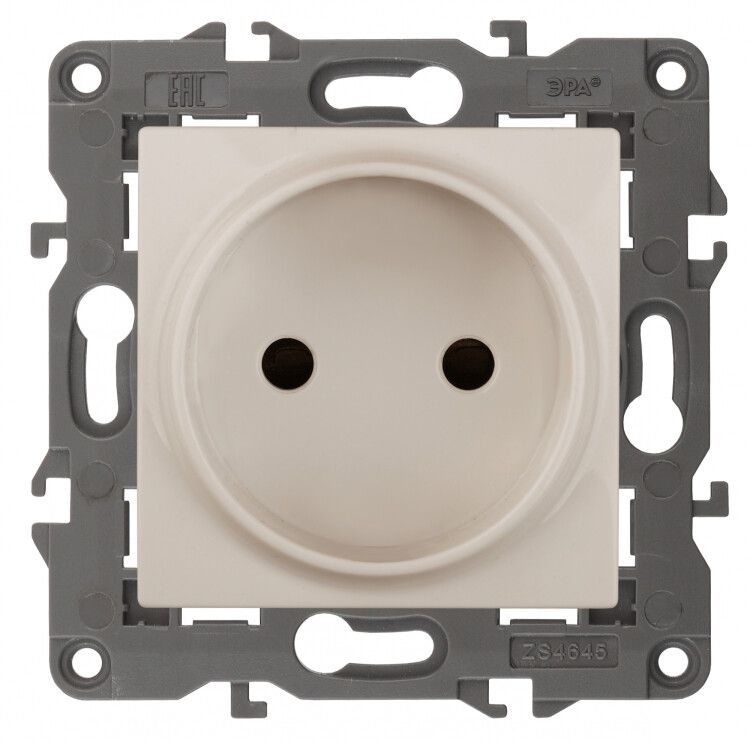

Розетка однофазная скрытого монтажа, в рамку без шторок слоновая кость 16А 250В IP20 автоматические (безвинтовые) зажимы 14-2105-02 Эра Elegance - Б0034285

Розетка Эра Elegance б0034285 - это двухполюсная силовая розетка на 16 А и 250 В с глянцевой поверхностью и механизмом для скрытой установки. Несмотря на указание в названии наличия заземляющего контакта, данная модель физически не имеет его, что важно учитывать при проектировании. Подходит для стационарного подключения бытовых и промышленных устройств без требования к защите от воды и пыли.

Назначение и область применения

Розетка Эра Elegance б0034285 предназначена для подключения оборудования, работающего на переменном токе частотой 50–60 Гц. Применяется там, где не требуется защита от влаги и пыли - в жилых помещениях, офисах, административных зданиях. Удобна для подключения компьютеров, принтеров, осветительных приборов, маломощных станков и другого оборудования с двумя контактами. Не используется в сырых помещениях, на улице или в цехах с высокой запылённостью.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип подключения: разъёмные клеммы (автоматические, безвинтовые)
• Материал корпуса: термопласт, не содержащий галогенов
• Материал контактной группы: латунь со сплавом серебра - обеспечивает долгий срок службы и стабильный контакт
• Цвет: 1015 RAL (слоновая кость), глянцевая поверхность
• Габариты: 75×75×42 мм
• Количество постов: 1
• Суппорт: есть - позволяет закрепить механизм в коробке
• Тип исполнения: без защитного контакта (не имеет третьего контакта для заземления)
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: в распор + винты

Совместимость и монтаж

Розетка Эра Elegance б0034285 совместима с любыми стандартными подрозетниками глубиной не менее 40 мм. Для монтажа используйте штробу под провода и подрозетник соответствующего типа. Клеммы автоматические - достаточно вставить провод до щелчка; не требуют затяжки винтов. Обязательно проверьте соответствие сечения провода: рекомендовано 1,5–2,5 мм2. Не допускается использование с проводами большего сечения - они не войдут в клемму. Суппорт позволяет зафиксировать механизм в коробке даже при слабом креплении.

Безопасность и стандарты

Розетка выполнена из самозатухающих материалов, не выделяет токсичных веществ при перегреве. Соответствует требованиям безопасности для внутренней установки в соответствии с ГОСТ Р 50030.2. Но поскольку она не имеет заземляющего контакта, её нельзя использовать для оборудования класса I, требующего заземления. Это основное ограничение по нормам ПУЭ - применение возможно только для устройств класса II (двойная изоляция).

Преимущества

• Автоматические клеммы - экономят время при монтаже, исключают человеческий фактор при затяжке
• Контакты из латуни со сплавом серебра - снижают нагрев, увеличивают срок службы
• Материал корпуса без галогенов - безопаснее при возгорании
• Суппорт обеспечивает устойчивую фиксацию внутри подрозетника
• Глянцевая поверхность легко моется, не царапается при обычной эксплуатации

Ограничения применения

• Не имеет заземляющего контакта - нельзя подключать устройства, требующие заземления (стиральные машины, холодильники, металлические корпуса электрооборудования)
• IP20 - не подходит для влажных помещений (ванная, кухня, баня), на улице, в цехах
• Не предназначен для коммутации мощных нагрузок выше 3,5 кВт (при 250 В)
• Не работает с проводами сечением более 2,5 мм2 - возможен выход из строя клемм
• Не имеет индикации - невозможно определить наличие напряжения визуально

Примеры использования

• Подключение настольной лампы в офисе
• Розетка для зарядки телефона или ноутбука в спальне
• Питание принтера, факса, системного блока
• Подключение маломощного сварочного аппарата с двойной изоляцией
• Запитка тестового стенда в мастерской

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения
• Проверьте, чтобы провода были зачищены на 9–10 мм - меньше не войдёт, больше может вызвать замыкание
• Если оборудование требует заземление - выбирайте другую модель, например, с пометкой “с заземлением”
• Не используйте эту розетку в качестве ответвления для нескольких устройств через удлинитель - риск перегрузки
• При замене старой розетки убедитесь, что подрозетник не поврежден - деформация может нарушить плотность посадки механизма
• Артикул б0034285 - часть серии Эра Elegance, поэтому совместим с другими элементами этой серии по дизайну и размерам
