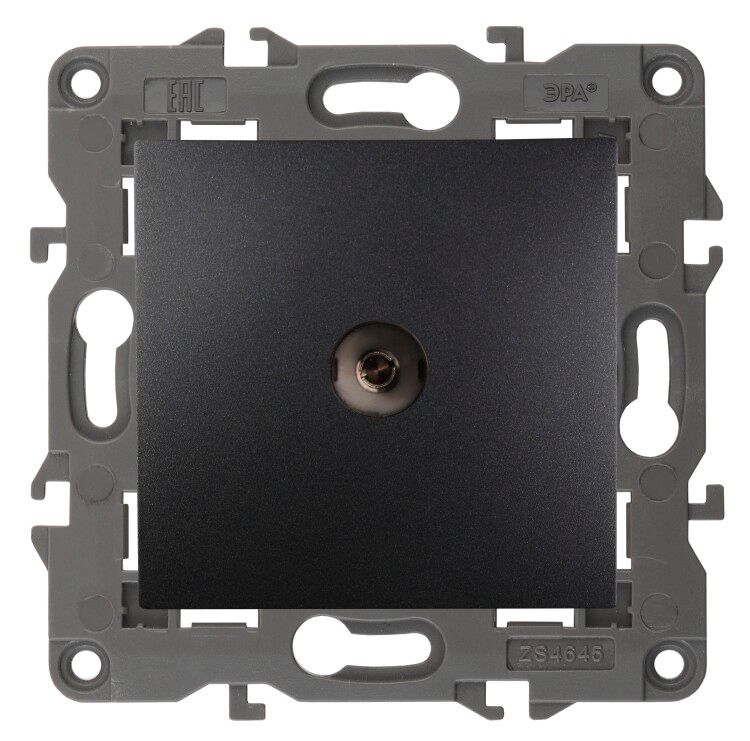

Розетка телевизионная проходная TV Elegance 14-3102-05 IP20 антрацит Эра Б0034300

Телевизионная розетка Эра Elegance Б0034300 - проходное устройство для скрытой установки, обеспечивающее надёжное подключение телевизора к спутниковой или антенной сети с минимальными потерями сигнала. Подходит для многоквартирных домов, офисов и объектов с централизованной телевизионной разводкой.

Назначение и область применения

Розетка Эра Elegance Б0034300 предназначена для подключения телевизоров к коаксиальным кабелям спутникового или аналогового ТВ-сигнала. Проходная конструкция позволяет передавать сигнал от одного источника сразу двум приёмникам: например, от антенны или спутникового модуля - к двум телевизорам в соседних комнатах. Устройство используется в системах распределённого ТВ-сигнала, где требуется последовательное подключение нескольких точек без потерь качества.

Технические характеристики

• Тип изделия: телевизионная розетка проходная
• Тип разъёма: F-разъём (стандартный для коаксиального кабеля)
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли; подходит только для внутренней установки
• Количество выходов: 1 вход + 2 выхода (один - для продолжения трассы, второй - для телевизора)
• Потери при передаче: 2 дБ - низкий уровень затухания сигнала, обеспечивает качественную передачу даже на длинных участках
• Частотный диапазон: до 2400 Гц - совместима с современными цифровыми и HD-сигналами
• Материал корпуса: пластик (поликарбонат), не поддерживающий горение
• Цвет: антрацит (серый глянцевый)
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: винтовое зажимное крепление кабеля
• Количество постов: 1
• Комплектация: механизм с накладкой, рамка в комплект не входит

Совместимость и монтаж

Розетка Эра Elegance Б0034300 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа требуется стандартная круглая монтажная коробка глубиной не менее 40 мм. Кабель зачищается и вставляется в контактный зажим механизма - фиксируется винтом. Выходы помечены: «IN» - вход от антенны/спутника, «OUT» - ответвление к другому телевизору, «TV» - подключение к текущему прибору. Установка выполняется после окончания штукатурных работ. Накладка плотно прилегает к стене, но требует наличия декоративной рамки (не входит в комплект).

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, соответствующего требованиям UL94 V-0. Применение в жилых помещениях допускается согласно ПУЭ. Работает в температурном диапазоне от –10C до +40C. Не рекомендовано применение в условиях повышенной влажности, так как IP20 не обеспечивает защиту от брызг и пара.

Преимущества

• Проходная схема - позволяет организовать цепочку из нескольких розеток без необходимости использовать делители
• Низкая потеря сигнала (2 дБ) - сохраняет качество изображения даже при длинных трассах
• Фиксация кабеля винтовым зажимом - исключает случайное выдергивание
• Глянцевая поверхность - легко моется, не царапается при регулярной уборке
• Совместимость с сериями Эра Elegance - можно сочетать с другими розетками одной линейки для единого дизайна интерьера

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от влаги, пыли и механических воздействий
• Не работает с HDMI, Ethernet или Wi-Fi - только с коаксиальными кабелями
• Требуется внешняя рамка - без неё розетка выглядит незавершённо
• Не подходит для частот выше 2400 Гц - не гарантирует работу с UHD-сигналами некоторых новых спутниковых сервисов
• Не имеет встроенного усилителя - при слабом сигнале потребуется отдельный усилитель

Примеры использования

• Подключение двух телевизоров в квартире: один - в гостиной, другой - в спальне - через одну точку ввода сигнала
• Обустройство ТВ-сети в офисе: сигнал от центральной антенны передаётся по этажу через ряд проходных розеток
• Замена старой розетки в новостройке с уже проложенной коаксиальной трассой

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает помехи
• Используйте только качественные F-коннекторы - плохой контакт увеличит потери сигнала
• Выбирайте рамку цвета антрацит или белую - она гармонирует с этим исполнением
• Если сигнал слабый, установите активный делитель до первой розетки, а не после
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не меньше 5 см
• Проверьте совпадение номера артикула Б0034300 с упаковкой - в продаже встречаются аналоги с похожими названиями
