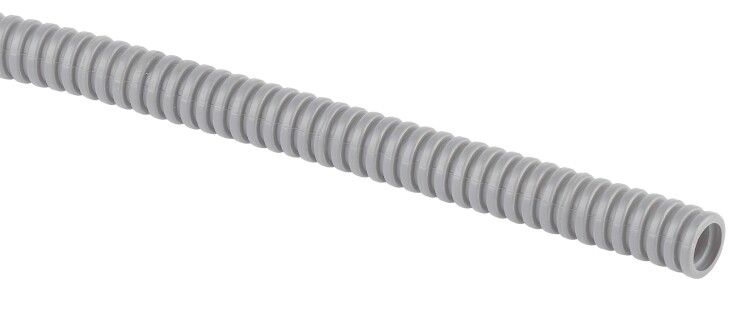

Труба гофрированная ПВХ легкая d16мм с протяжкой строительн. сер. (уп.100м) Эра Б0036838

Труба гофрированная ПВХ d 16 мм с протяжкой от бренда ЭРА (артикул б0036838) предназначена для защиты и прокладки кабелей в условиях, где требуется гибкость, умеренная механическая прочность и защита от пыли и влаги. Подходит для открытой прокладки в помещениях, на щитах, в распределительных коробках и внутри оборудования.

Назначение и область применения

Труба гофрированная ПВХ d 16 мм с протяжкой используется для прокладки слаботочных и силовых кабелей: сетевых, телефонных, сигнальных, управления, освещения. Применяется там, где нужна гибкость и быстрая установка — например, в панелях автоматики, на станках, в шкафах управления, в жилых и офисных зданиях при скрытой или открытой прокладке. Благодаря наличию протяжки, прокладка проводов становится проще и быстрее.

Технические характеристики

• Материал: Поливинилхлорид (ПВХ) — самозатухающий, без галогенов, безопасен при возгорании
• Наружный диаметр: 16 мм — соответствует внутреннему диаметру канала
• Длина: 100 метров — одна катушка для крупных участков прокладки
• Степень защиты IP55: защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды с любого направления
• Рабочая температура: от –15 °C до +60 °C — подходит для помещений с нормальным микроклиматом, не для холодильных камер или нагреваемых поверхностей
• Прочность при сжатии: 350 Н — выдерживает небольшие нагрузки, например, от легких предметов или случайного давления рукой
• Статический радиус изгиба: 48 мм — минимальный допустимый радиус изгиба при фиксированной установке; не следует перегибать меньше этого значения
• Цвет: серый — совместим с большинством промышленных решений
• Обшивка: отсутствует — труба не имеет внешней тканевой или металлической оплетки, что делает её легче, но менее устойчивой к острым кромкам

Совместимость и монтаж

Труба гофрированная ПВХ d 16 мм легко монтируется без специальных инструментов. Кабель заводится через уже установленную протяжку — достаточно потянуть за ней, чтобы затянуть провод. Для соединения с другими элементами используются стандартные фитинги, муфты и переходники с внутренним диаметром 16 мм. Установка возможна на поверхности стен, потолков, в шкафах, на панелях. Не требует сверления или закрепления хомутами при краткосрочной прокладке, но для долговечности рекомендуется фиксация каждые 30–50 см.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, что снижает риск распространения пламени. Соответствует требованиям безопасности для внутреннего использования. Класс воспламеняемости по UL94 указан как “Прочее” — точный класс не указан производителем, поэтому применение в местах с повышенными требованиями к огнестойкости (например, общественные здания по СП 7.13130) требует проверки сертификатов. Отсутствие галогенов снижает токсичность дыма при горении.

Преимущества

• Удобная протяжка позволяет прокладывать кабели без предварительного заполнения — экономит время при монтаже
• Легкий вес и гибкость обеспечивают простую работу в труднодоступных местах
• Защита IP55 подходит для условий с высокой влажностью (кухни, подвалы, цеха с мойкой)
• Не содержит галогенов — экологически более безопасен при пожаре
• Длина 100 м — минимизирует стыки и расходы на соединители

Ограничения применения

• Не предназначена для наружной прокладки под прямыми солнечными лучами — ПВХ со временем теряет эластичность
• Не выдерживает значительные ударные нагрузки или давление тяжелых объектов — не использовать под полами, в дорожных покрытиях
• Не подходит для прокладки в средах с постоянным контактом с маслом, растворителями или агрессивными жидкостями
• Запрещено изгибать с радиусом меньше 48 мм — это вызывает деформацию и потерю целостности
• Не является герметичной конструкцией — не заменяет трубу с герметичными соединениями для влажных и взрывоопасных зон

Примеры использования

• Прокладка Ethernet-кабелей между компьютерами и коммутаторами в серверной комнате
• Подключение датчиков движения и освещения в офисе
• Прокладка проводов питания для LED-лент в мебельных шкафах
• Скрытая прокладка сигналов в системах видеонаблюдения
• Фиксация кабелей управления на станках с ЧПУ

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы (16 мм) достаточен для числа и сечения кабелей — не перегружайте канал
• При использовании в местах с частым движением (роботы, конвейеры) дополнительно фиксируйте трубу хомутами, чтобы избежать трения
• Если необходимо разрезать трубу — используйте острый нож, не сдавливайте ее при этом
• Для длинных участков (>20 м) учитывайте усилие при затяжке кабеля — лучше работать с помощником
• Храните катушки в сухом месте, избегайте перегрева и прямого солнца — сохраняется эластичность материала
