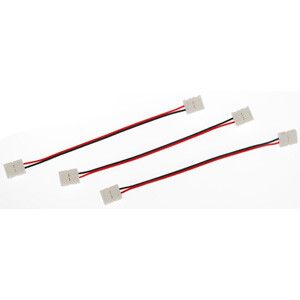

Коннектор для светодиодной ленты 628430 LS-connector-8mm-DD-IP20 | C0043989 ЭРА

Коннектор для светодиодной ленты LS-connector-8mm-DD-IP20 от ЭРА предназначен для быстрого и надёжного соединения отрезков светодиодной ленты шириной 8 мм без пайки. Артикул c0043989 подходит для монтажа в помещениях с невысокими требованиями к защите от влаги.

Назначение и область применения

Коннектор для светодиодной ленты LS-connector-8mm-DD-IP20 используется для соединения двух отрезков LED-ленты: чтобы увеличить общую длину, изменить направление монтажа или подключить ленту к блоку питания. Подходит для внутреннего использования в сухих помещениях - например, для подсветки потолков, шкафов, перегородок, рекламных щитов и декоративных элементов интерьера.

Технические характеристики

• Тип: клипса-провод-клипса - контакт происходит через зажимные металлические контакты внутри корпуса;
• Ширина совместимой ленты: 8 мм - не подходит для лент 5 мм или 10 мм;
• Степень защиты: IP20 - защищает от твердых предметов больше 12,5 мм, но не от воды и пыли;
• Материал корпуса: пластик белого цвета - устойчив к механическому воздействию, не проводит ток;
• Рабочее напряжение: соответствует стандартным светодиодным лентам 12 В или 24 В постоянного тока.

Совместимость и монтаж

Коннектор для светодиодной ленты LS-connector-8mm-DD-IP20 совместим только с лентами шириной 8 мм, имеющими стандартную медную плату с контактными площадками. Для установки достаточно вставить край ленты в зажим до характерного щелчка - пайка не требуется. Убедитесь, что контакты ленты точно совпадают с положением контактов в коннекторе: + и – должны быть правильно ориентированы. Не используйте коннектор для лент с покрытием из силикона или жесткого корпуса - он рассчитан только на гибкие ленты с открытой платой.

Безопасность и стандарты

Коннектор для светодиодной ленты LS-connector-8mm-DD-IP20 соответствует базовым требованиям безопасности для низковольтных устройств. Степень защиты IP20 исключает использование в условиях повышенной влажности, на улице или в местах с риском брызг воды. Напряжение ниже 50 В делает его безопасным для рук при замене, но всё равно отключайте питание перед монтажом.

Преимущества

• Не требует пайки - экономит время при монтаже и снижает риск повредить ленту;
• Легкий доступный способ удлинить ленту без необходимости менять весь участок;
• Удобная фиксация - зажим работает даже при слабом давлении;
• Белый цвет корпуса не выделяется на фоне ленты и легко маскируется в конструкциях.

Ограничения применения

• Не использовать во влажных помещениях (ванная, кухня, бассейн) - IP20 не обеспечивает защиту от влаги;
• Не подходят для лент шириной менее 8 мм или более - возможен плохой контакт или выпадение;
• Не рекомендован для частого демонтажа - многократные вставки могут деформировать контакты;
• Не предназначены для высоких нагрузок - максимальный ток ограничен параметрами ленты (обычно до 5 А на канал);
• Не следует применять вместо переходника для RGB/RGBW лент - этот коннектор однополосный, без управления цветом.

Примеры использования

• Подключение двух отрезков ленты вдоль длинного потолка;
• Переход с горизонтальной поверхности на вертикальную стену;
• Замена поврежденного участка ленты без замены всей системы;
• Обустройство подсветки в шкафах-купе или нишах с несколькими сегментами.

Практические советы

• Перед установкой проверьте, что лента плотно входит в коннектор - если есть люфт, возможно, она не 8 мм;
• Используйте коннектор только после того, как лента была отрезана ровно по меткам - неровный край может не закрывать контакты полностью;
• Для долговечности лучше фиксировать коннектор клеем или хомутом, особенно если он находится в зоне вибраций;
• Артикул c0043989 - это часть серии 49 Светодиодные ленты & светодиодные модули от ЭРА; совмещайте его с другими компонентами этой же серии для гарантированной совместимости.
