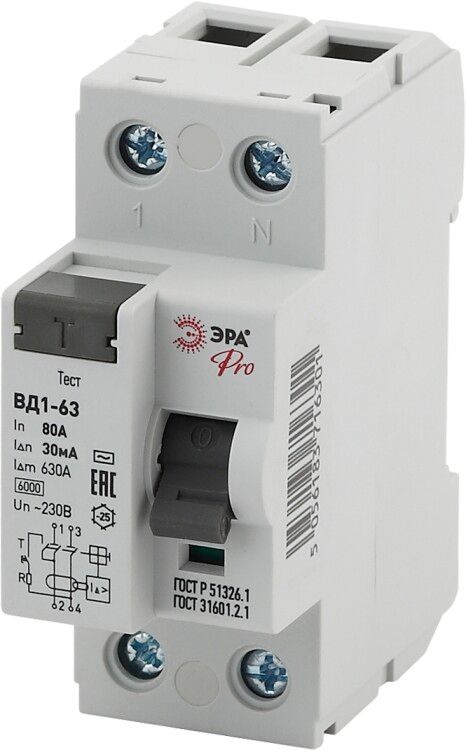

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-55 ВД1-63 1P+N 80А 30мА Pro | Б0031894 ЭРА

Устройство защитного отключения (УЗО) электромеханическое ВД1-63 1P+N 80А 30мА от бренда ЭРА предназначено для обеспечения безопасности людей и оборудования в сетях переменного тока. Это надёжное электромеханическое УЗО без собственного энергопотребления, работающее даже при отключённой сети, и идеально подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО электромеханическое ВД1-63 1P+N 80А 30мА защищает людей от поражения электрическим током при контакте с повреждёнными проводами или оборудованием. Также оно предотвращает возгорания, вызванные утечками тока на землю - например, при износе изоляции или попадании влаги. Подходит для использования в квартирах, офисах, мастерских, на производстве и в других местах, где есть риск утечек тока. Не заменяет автоматический выключатель: работает только против дифференциального тока, а не против перегрузок или коротких замыканий.

Технические характеристики

• Номинальный ток: 80 А - выдерживает нагрузку до этого значения без срабатывания;
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для защиты людей;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный;
• Напряжение: 230 В - рассчитан на однофазную сеть 230 В;
• Количество полюсов: 1+N - отключает одновременно фазу и ноль, исключая опасность сохранения потенциала на нулевом проводе;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Импульсная устойчивость: 0.25 кА - выдерживает кратковременные скачки тока до 250 А;
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным мусором, но не от воды и пыли;
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для экстремальных условий;
• Ширина: 2 модуля - занимает два места на DIN-рейке;
• Глубина монтажа: 66 мм - требует достаточного внутреннего объёма щита;
• Сечение провода: 1–25 мм2 - совместимо с большинством медных проводов в бытовой и промышленной проводке;
• Частота: 50 Гц - предназначен для сетей России и стран СНГ;
• Номинальное напряжение изоляции: 230 В - изоляция рассчитана на рабочее напряжение сети;
• Номинальное импульсное выдерживаемое напряжение: 0 кВ - не имеет повышенной защиты от грозовых импульсов; требуется внешняя защита (например, УЗИП);
• Способ монтажа: на DIN-рейку - стандартный способ крепления в щитах;
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости (офисы, дома, цеха без активного производства пыли).

Совместимость и монтаж

УЗО ВД1-63 1P+N 80А 30мА устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно использовать провода сечением от 1 до 25 мм2. Клеммы рассчитаны на плотное обжатие - не используйте многожильные провода без наконечников. Монтаж выполняется после отключения питания. Обязательно проверьте соответствие полярности: вход фазы и нуля должны быть подключены к верхним клеммам, выход - к нижним. Нельзя подключать устройство в цепи с постоянным током или с частотой отличной от 50 Гц. УЗО не требует внешнего питания - работает purely на основе электромеханического принципа, поэтому остаётся работоспособным даже при аварийном отключении напряжения.

Безопасность и стандарты

УЗО соответствует международным нормам IEC/EN 61009-1 для устройств защитного отключения. Применение 30 мА соответствует требованиям ПУЭ для защиты людей от поражения током. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки. Конструкция выполнена из самозатухающих материалов, снижающих риск распространения пламени. Однако устройство не защищает от перегрузок и коротких замыканий - необходимо применять его в паре с автоматическим выключателем подходящего номинала (не более 80 А).

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при полном отключении питания;
• Высокая надёжность и долгий срок службы благодаря отсутствию электронных компонентов;
• Быстрая реакция на утечку тока - менее 30 миллисекунд при максимальном значении дифтока;
• Функциональное отключение фазы и нуля одновременно - исключает опасность остаточного потенциала на нулевом проводе;
• Подтверждённая механическая износостойкость - выдерживает тысячи операций включения/отключения;
• Совместимость с большинством стандартных щитов благодаря ширине 2 модуля и глубине 66 мм.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для переменного тока 50 Гц;
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом;
• Не рекомендуется для установки во влажных помещениях без дополнительной защиты корпуса - степень IP20 не обеспечивает защиту от влаги;
• Не предназначен для работы при температуре ниже -25C или выше +40C - возможны отказы в условиях экстремального холода или жары;
• Не имеет защиты от импульсных перенапряжений - необходима установка УЗИП перед этим УЗО в районах с частыми грозами;
• Не подходит для цепей с высокими гармониками или несинусоидальным током - может давать ложные срабатывания.

Примеры использования

• Защита розеточных групп в ванных комнатах, кухнях и на улице;
• Обеспечение безопасности в промышленных станках с металлообработкой;
• Щитовые устройства в многоэтажных домах для отдельных этажей или квартир;
• Защита освещения и бытовой техники в торговых центрах и офисах;
• Автомобильные сервисы и мастерские с использованием электрифицированного инструмента.

Практические советы

• Выбирая УЗО ВД1-63 1P+N 80А 30мА, убедитесь, что номинальный ток автомата за ним не превышает 80 А - иначе он не будет защищать само УЗО от перегрузки;
• Проверяйте целостность изоляции проводов перед подключением - старые или повреждённые провода часто становятся причиной ложных срабатываний;
• После установки всегда нажимайте кнопку «Тест» - она имитирует утечку тока и проверяет работоспособность механизма;
• Если УЗО срабатывает без видимой причины - проверьте наличие утечек в подключенных приборах, особенно в старой технике;
• Для систем с несколькими УЗО используйте селективные (времязадержанные) решения на верхних уровнях, чтобы избежать массового отключения;
• Не устанавливайте УЗО в щитах с недостаточным свободным объёмом - глубина 66 мм требует минимум 100 мм внутренней глубины щита для удобного доступа к клеммам.
