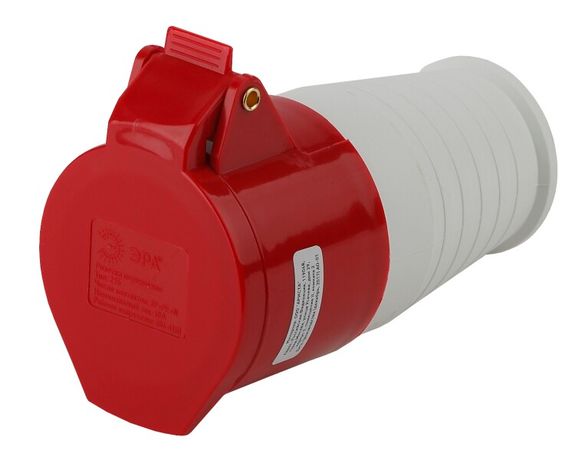

Розетка переносная 215 3Р+РЕ+N 16А 380В IP44 (10/60/1440) R-16-3P-PE-N-IP44 - Б0032863 ЭРА

Розетка переносная 3P+PE+N 16А 380В IP44 R-16-3P-PE-N-IP44 от ЭРА предназначена для безопасного подключения трёхфазного оборудования на стройплощадках и в мобильных объектах. Её прочная конструкция и высокая степень защиты делают её надёжным решением для условий повышенной влажности и запылённости.

Назначение и область применения

Розетка переносная 3P+PE+N 16А 380В IP44 R-16-3P-PE-N-IP44 используется для временного или постоянного подключения трёхфазного электрооборудования с заземлением. Подходит для питания сварочных аппаратов, насосов, компрессоров, станков и других устройств мощностью до 16 А. Часто устанавливается на строительных площадках, в бытовках, ремонтных мастерских, киосках и других передвижных объектах, где требуется доступ к сети 380 В.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 10 кВт при 380 В
• Номинальное напряжение: 380 В - рассчитана на трёхфазную сеть с нулём
• Количество полюсов: 5 - три фазы (L1, L2, L3), один рабочий ноль (N), один защитный заземляющий контакт (PE)
• Степень защиты: IP44 - защищает от попадания твердых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Материал корпуса: пластик - устойчив к ударным нагрузкам и химическим воздействиям
• Положение заземляющего контакта: 12 часов - соответствует стандартному расположению для совместимости с большинством штекеров
• Оrientация подключения: прямолинейная - кабель входит прямо, снижает риск изгиба и повреждения
• Цвет: красный - визуально выделяет оборудование высокого класса опасности, соответствует ГОСТ

Совместимость и монтаж

Розетка переносная 3P+PE+N 16А 380В IP44 R-16-3P-PE-N-IP44 совместима с любыми штепсельными вилками стандарта IEC 60309, имеющими аналогичное количество контактов и расположение. Для монтажа используйте кабели сечением от 1,5 до 4 мм2. Каждый провод (L1, L2, L3, N, PE) подключается к своей клемме - соблюдайте цветовую маркировку. Убедитесь, что ввод кабеля не перегнут под острым углом - это предотвращает повреждение жил. Монтировать можно на стену, платформу или специальную раму - корпус имеет крепёжные отверстия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и международному стандарту IEC 60309-2. Конструкция исключает случайное подключение к однофазной сети. Защита IP44 обеспечивает работу в условиях сырости, пыли и механических воздействий. Напряжение 380 В требует обязательного наличия автоматического выключателя на входе цепи - использование без защиты недопустимо.

Преимущества

• Усиленный корпус из прочного пластика - выдерживает падения и удары на стройплощадке
• Чёткая маркировка контактов - минимизирует ошибки при подключении
• Заземление в положении 12 часов - гарантирует совместимость с основными типами вилок
• Красный цвет - сразу сигнализирует о высоком напряжении, снижает риск несанкционированного доступа
• Винтовые клеммы - позволяют плотно закрепить провода даже при частом перемещении устройства

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP44 не обеспечивает герметичность при затоплении
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Не следует применять при температуре ниже -25 C - материал становится хрупким
• Не допускается подключение нагрузки выше 16 А - возможен перегрев и выход из строя
• Не является заменой распределительному щиту - требует внешней защиты (Автоматический выключатель + УЗО)

Примеры использования

• Подключение сварочного аппарата на стройке через гибкий кабель
• Питание воздушного компрессора в мобильном сервисном киоске
• Электроснабжение освещения и розеток в бытовке на объекте
• Передвижная точка питания для деревообрабатывающих станков
• Временная сеть для тестирования промышленного оборудования

Практические советы

• Перед каждым использованием проверяйте целостность изоляции и состояние клемм - особенно после длительного простоя
• При подключении кабеля оставляйте свободный участок внутри корпуса - это снимает нагрузку с клемм
• Используйте только кабели с медными жилами - алюминий плохо держится в винтовых клеммах
• Обязательно подключите защитный заземляющий проводник (PE) - игнорирование этого контакта создаёт риск поражения током
• При необходимости переноски - используйте кабель с усиленной оболочкой (например, КГ) и фиксируйте розетку на тросе, чтобы не нагружать штекер
• Проверьте соответствие вилки и розетки - не все вилки 3P+PE+N имеют одинаковое расположение контактов; R-16-3P-PE-N-IP44 от ЭРА совместима с большинством промышленных вилок
