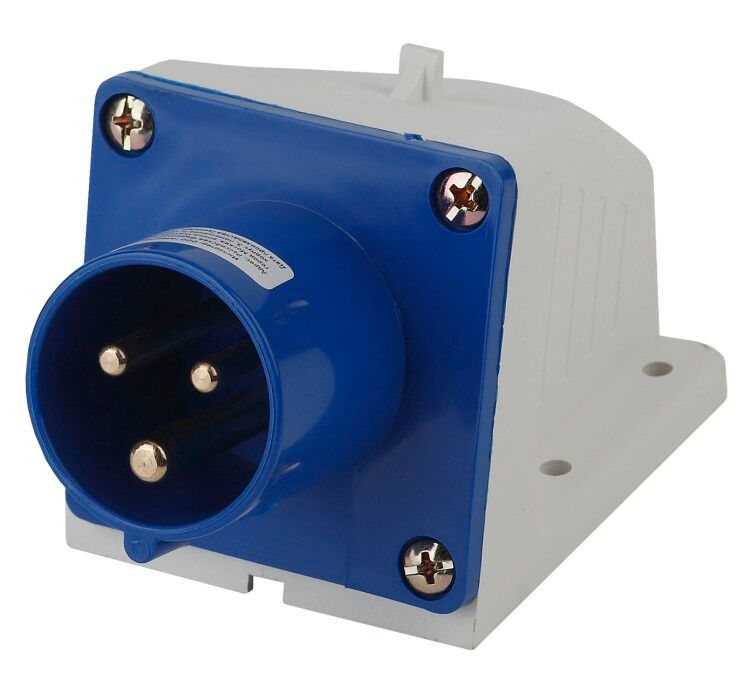

Вилка стационарная 513 2Р+РЕ 16А 220В IP44 (10/60/960) VS-16-2P-PE-IP44 - Б0032855 ЭРА

Вилка стационарная 2Р+РЕ 16А 220В IP44 VS-16-2P-PE-IP44 от ЭРА предназначена для надёжного подключения мощного оборудования в условиях повышенной влажности и запылённости. Этот тип вилки часто используется в строительстве, на промышленных объектах и для питания передвижных устройств.

Назначение и область применения

Вилка стационарная 2Р+РЕ 16А 220В IP44 VS-16-2P-PE-IP44 служит для постоянного подключения электрооборудования к сети 220 В через штепсельную пару. Она рассчитана на работу в местах с высокой степенью загрязнения и влаги - например, на стройплощадках, в бытовках, ремонтных мастерских, на открытых площадках с временным оборудованием. Применяется там, где требуется безопасное и устойчивое соединение, исключающее случайное отключение.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать устройства мощностью до 3,5 кВт при 220 В
• Номинальное напряжение: 220 В - совместима с однофазной сетью 220–240 В
• Количество полюсов: 3 (2 фазы + заземление) - обеспечивает защиту по классу I
• Степень защиты: IP44 - защищает от брызг воды из любого направления и частиц пыли более 1 мм
• Тип подключения: винтовые клеммы - удобны для монтажа медными проводами сечением до 2,5 мм2
• Тип конструкции: монтаж на поверхность - крепится болтами к стене, щиту или платформе
• Тип изделия: силовая вилка стандарта CEE - соответствует европейскому формату для промышленного использования
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Оrientация подключения: прямолинейная - провода выходят прямо назад, компактно
• Цвет: синий - стандартный цвет для силовой аппаратуры, легко отличить от осветительных элементов
• Положение заземляющего контакта: 12 часов - контакт расположен сверху, что снижает риск попадания влаги

Совместимость и монтаж

Вилка VS-16-2P-PE-IP44 совместима с розетками стандарта CEE 16A/220V, в том числе с моделями ERASERIES, ABB, Schneider Electric. Для установки требуются два M4 болта (не входят в комплект). Кабель подводится сзади - рекомендуется использовать гибкий многожильный провод типа ПВС или ШВВП сечением 1,5–2,5 мм2. Перед монтажом обязательно отключите питание. Убедитесь, что посадочное отверстие под крепёж имеет шаг 50–60 мм - таково расстояние между отверстиями на корпусе вилки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60309-2 и EN 60309-2 для промышленных штепсельных соединений. Конструкция предотвращает случайное подключение при наличии нагрузки. Наличие заземляющего контакта обеспечивает защиту от поражения током при пробое изоляции. IP44 гарантирует безопасную работу даже при периодических брызгах воды - например, во время мойки оборудования.

Преимущества

• Усиленная защита IP44 - выдерживает условия строительных площадок и открытых помещений
• Фиксированная установка - не выпадает и не отсоединяется при вибрации
• Простой и надёжный винтовой зажим - не требует специальных инструментов для обслуживания
• Синий цвет - визуально отличается от бытовых белых вилок, снижает риск ошибочного подключения
• Заземляющий контакт в верхнем положении - минимизирует риск замыкания при скапливании влаги

Ограничения применения

• Не предназначен для частого подключения/отключения - это стационарная вилка, а не переносная
• Не работает при температуре ниже –25 C - материал становится хрупким
• Не допускается погружение в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Не совместима с трёхфазными системами - только для однофазной сети 220 В
• Не подходит для подключения оборудования выше 3,5 кВт - превышение тока вызывает перегрев

Примеры использования

• Подключение электроплиты в мобильной бытовке на стройке
• Питание сварочного аппарата на открытом участке цеха
• Электроснабжение киоска с холодильным оборудованием
• Присоединение насоса для откачки воды на дренажной станции
• Подача энергии на компрессор в автономной системе вентиляции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - слишком тонкий провод вызовет нагрев
• Обязательно затяните винты клемм с усилием 0,5–0,7 Нм - недостаточно плотный контакт повредит контакты
• При использовании в сыром месте используйте термоусадочные трубки на входе кабеля
• Не закрывайте вилку крышкой или коробом - нарушается теплоотвод и доступ для осмотра
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе в пыльных условиях
• При замене всегда используйте оригинальные детали - совместимость с другими брендами не гарантирована
