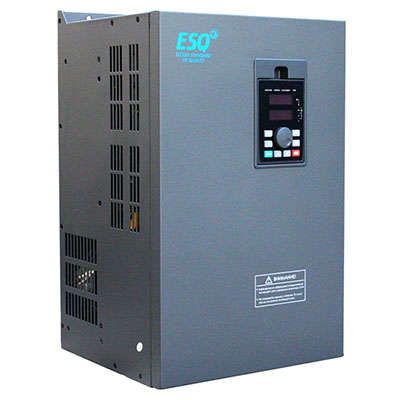

Преобразователь частотный ESQ-760-4T0150G/0185P 15/18.5кВт 380В ESQ 08.04.000480 ОРЛАН

Преобразователь частотный 15/18.5кВт 380В ESQ-760-4T0150G/0185P предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации. Модель от бренда ESQ обеспечивает стабильную работу при нагрузках до 18,5 кВт и подходит для промышленного оборудования, где важна точная настройка оборотов.

Назначение и область применения

Преобразователь частотный 15/18.5кВт 380В ESQ-760-4T0150G/0185P управляет скоростью вращения двигателя за счёт изменения частоты напряжения питания. Это позволяет плавно запускать оборудование, снижать перегрузки и экономить энергию. Применяется в системах с насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, требующим регулируемой механической мощности.

Технические характеристики

• Мощность: 15 кВт (для G-нагрузки - насосы, вентиляторы), 18,5 кВт (для P-нагрузки - конвейеры, механизмы с постоянным моментом)
• Напряжение питания: 380 В +-10%, трёхфазное
• Выходной ток: соответствует классу мощности 15–18,5 кВт
• Частота выходного сигнала: 0–400 Гц (регулируемая)
• Управление: V/f и скалярное управление (без датчиков обратной связи)
• Степень защиты корпуса: IP20 (не предназначена для уличной установки)
• Габариты и вес: определяются конструкцией шкафа монтажа, требуется свободное пространство для теплоотвода

Совместимость и монтаж

Преобразователь частотный 15/18.5кВт 380В ESQ-760-4T0150G/0185P совместим с большинством трёхфазных асинхронных двигателей до 18,5 кВт. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и N/PE. Клеммы для управления (DI, AO, DO) доступны для внешних сигналов, но не поддерживают протоколы Modbus или Profibus - управление осуществляется через кнопки и потенциометр на лицевой панели. Установка допускается только внутри распределительного щита с принудительной вентиляцией. Обязательно использовать входной реактор и выходной дифференциальный автомат (по рекомендациям производителя).

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 и EN 61800-3 для электромагнитной совместимости. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована на уровне аппаратуры. Отсутствие сертификата ATEX делает устройство непригодным для взрывоопасных зон.

Преимущества

• Поддержка двух режимов нагрузки - G и P - позволяет гибко адаптировать параметры под тип оборудования
• Простая настройка через меню на дисплее без необходимости программирования
• Низкий уровень шума при работе благодаря импульсному формированию ШИМ
• Энергоэффективность: снижение потребления на 20–40% по сравнению с механическими способами регулирования

Ограничения применения

• Не работает с однофазными двигателями
• Не поддерживает закрытые системы управления (CANopen, EtherCAT)
• Запрещено применение во взрывоопасных средах (нет ATEX)
• Работает только при температуре окружающей среды +5…+45 C; при более высоких значениях возможны аварийные отключения
• Требуется обязательное охлаждение - нельзя монтировать в плотном ящике без вентиляции

Примеры использования

• Водяной насос в системе отопления - плавный запуск и регулирование давления
• Конвейер на пищевом производстве - изменение скорости передачи продукции
• Вентиляционная установка - автоматическое поддержание уровня воздухообмена
• Циркуляционный насос в системе охлаждения станка

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя и выставленного предела в преобразователе
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) установите выходной dV/dt-фильтр
• Не используйте автоматические выключатели типа C - выбирайте B или D, чтобы избежать ложных срабатываний
• Обеспечьте доступ к клавишам управления и экрану для обслуживания - устройство не имеет удалённого интерфейса
• Артикул 08.04.000480 - единственный идентификатор для заказа запчастей и сервиса. Сохраняйте его при обращении в службу поддержки ESQ
