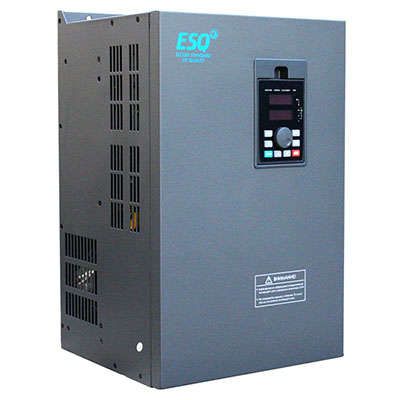

Преобразователь частотный ESQ-760-4T0750G/0900P 75/90кВт 380В ESQ 08.04.000487 ОРЛАН

Преобразователь частотный 75/90кВт 380В ESQ-760-4T0750G/0900P предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации. Этот аппарат сочетает мощность 75 кВт и 90 кВт в одном корпусе, что делает его универсальным решением для промышленного оборудования от компании ESQ.

Назначение и область применения

Преобразователь частотный 75/90кВт 380В ESQ-760-4T0750G/0900P управляет скоростью вращения двигателя путём изменения частоты напряжения питания. Он применяется там, где требуется точная настройка режима работы: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ и другие механизмы с переменной нагрузкой.

Технические характеристики

• Мощность: 75 кВт / 90 кВт - возможность выбора между двумя уровнями выходной мощности в зависимости от нагрузки;
• Напряжение питания: 380 В - совместим с сетями трёхфазного тока 380–480 В AC;
• Выходная частота: до 400 Гц - позволяет точно контролировать скорость двигателя;
• Защита: IP20 - внутренняя установка в шкафах, без защиты от воды и пыли снаружи;
• Тип управления: V/F и векторное - обеспечивают стабильную работу даже при малых оборотах;
• Габариты и вес: соответствуют стандартным рамкам для преобразователей этой категории - требует места для монтажа и вентиляции.

Совместимость и монтаж

Преобразователь частотный 75/90кВт 380В ESQ-760-4T0750G/0900P рассчитан на подключение к трёхфазному двигателю с напряжением 380 В. Для правильной установки необходимо:

• Использовать кабели сечением, соответствующим току нагрузки (для 90 кВт - минимум 35 мм2 медный провод);
• Обеспечить заземление входа и выхода согласно нормам ПУЭ;
• Установить в закрытом щите с принудительной вентиляцией из-за отсутствия внешней защиты (IP20);
• Не допускать перегрева - температура окружающей среды должна быть от –10C до +50C;
• Подключать двигатель через фильтр высших гармоник, если есть проблемы с помехами в сети.

Безопасность и стандарты

Преобразователь частотный 75/90кВт 380В ESQ-760-4T0750G/0900P соответствует требованиям безопасности EN 61800-5-1 и имеет сертификат CE. Устройство защищено от перегрузки, перепадов напряжения, перегрева и замыкания на выходе. Автоматическое отключение предотвращает повреждение двигателя и самого преобразователя.

Преимущества

• Две номинальные мощности в одном устройстве - снижаются затраты на запасные части и упрощается логистика;
• Стабильная работа на низких оборотах благодаря векторному управлению - важна для точных технологических процессов;
• Простой интерфейс программирования - доступ к основным параметрам через кнопки на лицевой панели;
• Наличие встроенного тормозного модуля - позволяет эффективно тормозить двигатель без внешних резисторов при небольшой энергии рекуперации.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита;
• Не подходит для открытого монтажа - IP20 не обеспечивает защиту от влаги и пыли;
• Не рекомендован для длительной работы на максимальной мощности более 60 минут без отдыха - возможен перегрев;
• Требуется качественная сеть питания - скачки напряжения выше +-10% могут вызвать аварийное отключение.

Примеры использования

• Вентиляционная система цеха - экономия электроэнергии за счёт снижения оборотов при низкой потребности;
• Линия производства пластиковых изделий - точная регулировка скорости экструдера;
• Насосная станция водоснабжения - плавный пуск и поддержание давления без гидроаккумулятора;
• Конвейер на пищевом предприятии - изменение скорости в зависимости от потока продукции.

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя (номинальный ток, число пар полюсов) настройкам преобразователя;
• Настройте функцию “плавного пуска” - она продлевает срок службы механических передач;
• Регулярно очищайте радиаторы от пыли - особенно в условиях с высокой запылённостью;
• Запишите сохранённые параметры после настройки - они потеряются при отключении питания без батареи;
• Артикул 08.04.000487 - единственный номер для заказа запчастей и сервисного обслуживания устройства ESQ-760-4T0750G/0900P.
