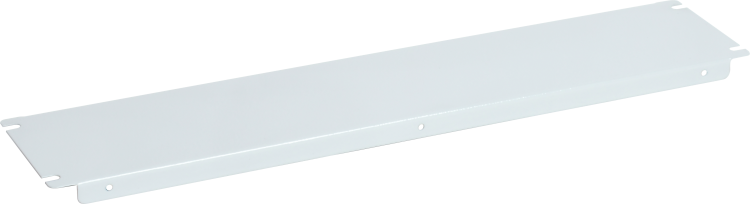

Фальш-панель внутр. глухая 100х1000 (2шт/компл) FORMAT - YKM40D-FO-PVS-010-100 IEK

Фальш-панель внутренняя глухая 100х1000 (комплект 2 шт) от IEK (ИЭК) - элемент для внутреннего секционирования электротехнических шкафов серии FORMAT. Комплект из двух панелей позволяет организовать зоны внутри шкафа, улучшая доступ к оборудованию и визуальное восприятие распределения компонентов.

Назначение и область применения

Фальш-панель внутренняя глухая 100х1000 используется для создания внутренних перегородок в силовых и автоматизированных электрощитах. Она не проводит ток и не содержит отверстий - предназначена исключительно для механического разделения пространства. Применяется в шкафах с высотой корпуса 1800, 2000 или 2200 мм, где требуется выделить отдельные функциональные блоки: например, зоны управления, питания, коммутации или кабельной трассы.

Технические характеристики

• Размеры: 100 мм (ширина) × 1000 мм (высота) - каждая панель в комплекте
• Материал: сталь с порошковым покрытием - устойчиво к царапинам, коррозии и механическому воздействию
• Цвет: RAL 7035 (серый матовый) - совместим с другими элементами серии FORMAT
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Тип: глухая - без отверстий, не предназначен для крепления оборудования

Совместимость и монтаж

Фальш-панель внутренняя глухая 100х1000 (комплект 2 шт) монтируется на вертикальные уголки, установленные вдоль стоек шкафа. Для правильной сборки важно использовать монтажные рейки типа В - тип А не подходит, так как препятствует установке уголков на штатное место. Установка возможна только в шкафах с внутренней высотой 1729 мм (для 1800 мм корпуса), 1929 мм (для 2000 мм) или 2129 мм (для 2200 мм). Панели крепятся саморезами к уголкам; предварительно проверьте соответствие шага крепежных отверстий.

Преимущества

• Увеличивает удобство обслуживания за счет четкого разделения зон внутри шкафа
• Защищает оборудование от случайного контакта при работе рядом с активными участками
• Порошковое покрытие обеспечивает долговечность и эстетичный вид без необходимости окраски
• Совместима со всей серией FORMAT - легко заменяется и дополняется другими элементами

Ограничения применения

• Не применяется в качестве несущей конструкции - не выдерживает нагрузки от тяжелых устройств
• Не подходит для установки в условиях повышенной влажности вне шкафов (не имеет защиты IP)
• Запрещено использовать с монтажными рейками типа А - вызывает физическое противоречие в сборке
• Высота панели 1000 мм требует точного соответствия внутренней высоте шкафа - не адаптируется к другим размерам

Примеры использования

• Разделение зоны автоматики и зоны силовой части в щите управления насосной станцией
• Изоляция клеммных колодок от частей с переменным током в распределительном шкафу
• Обустройство отдельного блока для модульных устройств в шкафу АВР
• Визуальное отделение кабельных каналов от основного оборудования в промышленных щитах

Практические советы

• Перед заказом убедитесь, что внутренняя высота вашего шкафа соответствует одному из трех значений: 1729, 1929 или 2129 мм
• Используйте только монтажные рейки типа В - они обеспечивают свободный проход для крепления уголков
• При сборке шкафа устанавливайте фальш-панели после монтажа всех стоек и перед установкой оборудования
• Проверьте совпадение цвета RAL 7035 с остальной фурнитурой - для единообразия внешнего вида
• Не используйте панели как опору для кабельных лотков или других грузов - они рассчитаны только на собственный вес
