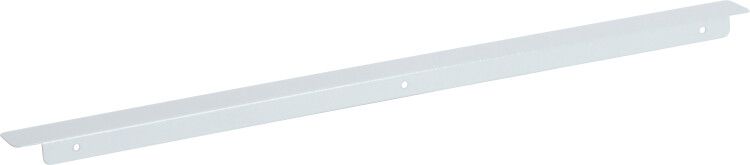

Фальш-панель внутр. глухая комп. 800 (2шт/компл) FORMAT - YKM40D-FO-PVSK-001-080 IEK

Фальш-панель внутренняя глухая компенсирующая 800 (комплект 2 шт) от IEK (ИЭК), артикул ykm40d-fo-pvsk-001-081, предназначена для создания герметичных разделений внутри электротехнических шкафов серии FORMAT. Комплект из двух панелей позволяет точно выровнять уровень монтажной плоскости при использовании стоек разной высоты, обеспечивая чистый внешний вид и удобный доступ к оборудованию.

Назначение и область применения

Фальш-панель внутренняя глухая компенсирующая 800 используется для визуального и функционального разделения внутреннего пространства электрощита на зоны. Применяется в шкафах с высотой корпуса 1800, 2000 или 2200 мм, где необходимо скрыть свободное пространство над установленным оборудованием. Подходит для промышленных автоматизированных систем, распределительных щитов, станций управления и других объектов, требующих аккуратной сборки.

Технические характеристики

• Тип изделия: фальш-панель внутренняя глухая компенсирующая
• Материал: сталь - прочная, устойчивая к деформациям основа
• Покрытие: порошковое - защищает от коррозии, не царапается при монтаже
• Цвет: RAL 7035 (серый металлик) - совпадает со стандартными цветами шкафов IEK
• Срок службы: 15 лет - при соблюдении условий эксплуатации в помещении
• Размер комплекта: 2 шт. - одна панель рассчитана на компенсацию до 800 мм по высоте

Совместимость и монтаж

Фальш-панель внутренняя глухая компенсирующая 800 устанавливается на вертикальные уголки, расположенные по бокам шкафа. Для правильной установки важно использовать монтажные рейки типа В, а не типа А - при применении типов А между стойками каркаса невозможно смонтировать уголки на штатное место. Это связано с габаритами и положением крепёжных элементов. Установка возможна только при наличии подготовленных направляющих, соответствующих спецификациям серии FORMAT.

Высота закрываемого пространства:

• Для шкафов 1800 мм - 1729 мм
• Для шкафов 2000 мм - 1929 мм
• Для шкафов 2200 мм - 2129 мм

Убедитесь, что расстояние между вертикальными профилями шкафа соответствует этим значениям перед монтажом.

Преимущества

• Порошковое покрытие исключает необходимость дополнительной антикоррозийной обработки
• Стальная конструкция сохраняет форму даже при механических нагрузках
• Цвет RAL 7035 гармонирует с остальной фурнитурой IEK, снижает контраст и улучшает эстетику
• Комплект из двух панелей позволяет одновременно закрывать два участка - экономит время монтажа
• Совместимость с сериями форматов IEK - не требуется адаптеров или доработок

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от осадков и перепадов температур
• Не применяется в условиях повышенной влажности без дополнительной герметизации
• Требует точного соблюдения шага монтажных стоек - отклонение более +-5 мм затрудняет установку
• Запрещено использование с монтажными рейками типа А - вызывает нарушение геометрии сборки
• Не является несущей конструкцией - не воспринимает вес оборудования

Примеры использования

• Закрытие пустоты над частично заполненным шкафом 2000 мм в цеховой автоматике
• Разделение зоны силового оборудования и зоны управления в распределительном щите
• Обеспечение равномерного визуального уровня поверхности в шкафах с разной высотой модульных устройств
• Использование в шкафах с комбинированной компоновкой - например, когда часть оборудования смонтирована выше, а другая ниже

Практические советы

• Перед заказом проверьте высоту вашего шкафа - выбирайте панели, которые соответствуют значению 1729/1929/2129 мм
• Используйте только рейки типа В - они обеспечивают нужную глубину крепления уголков
• При необходимости можно слегка подрезать кромки панели ножницами по металлу - но не допускайте повреждения покрытия
• Проверьте соответствие цвета RAL 7035 с другими деталями шкафа - особенно если используются элементы от сторонних производителей
• Храните панели в сухом месте - даже порошковое покрытие может повредиться при длительном контакте с влагой
