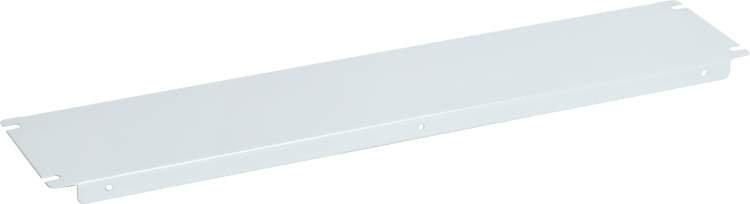

Фальш-панель внутр. глухая 100х800 (2шт/компл) FORMAT - YKM40D-FO-PVS-010-080 IEK

Фальш-панель внутренняя глухая 100х800 (комплект 2 шт) от IEK (ИЭК) - элемент для внутреннего секционирования электротехнических шкафов серии FORMAT. Комплект из двух панелей позволяет организовать зоны внутри шкафа, скрывая неиспользуемые участки и улучшая визуальное восприятие распределения оборудования.

Назначение и область применения

Фальш-панель внутренняя глухая 100х800 (комплект 2 шт) используется для создания визуальных и функциональных разделений внутри электрощитов. Применяется в шкафах управления, распределительных щитах и автоматических системах, где важно отделить незагруженную часть от смонтированного оборудования. Подходит для шкафов стандарта Европа с высотой 1800, 2000 и 2200 мм.

Технические характеристики

• Размеры: 100 мм (ширина) × 800 мм (высота) - каждая панель в комплекте
• Материал: сталь с порошковым покрытием - устойчиво к царапинам, коррозии и механическому воздействию
• Цвет: RAL 7035 (серый каменный) - соответствует стандартной гамме шкафов IEK
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Тип: глухая - без отверстий, не предназначена для кабельных проходов

Совместимость и монтаж

Фальш-панель внутренняя глухая 100х800 (комплект 2 шт) совместима со шкафами серии FORMAT от IEK. Устанавливается на вертикальные уголки, расположенные по бокам шкафа. Для правильной сборки важно учитывать тип монтажных реек:

• Не допускается использование реек типа А - они мешают установке уголков для фальш-панелей
• Обязательно применять рейки типа В - обеспечивают свободный доступ к месту крепления уголков

Высота защищаемого пространства зависит от высоты шкафа: - 1800 мм → 1729 мм; - 2000 мм → 1929 мм; - 2200 мм → 2129 мм. Убедитесь, что панели плотно прилегают к раме - зазоры снижают эстетичность и надежность крепления.

Преимущества

• Порошковое покрытие обеспечивает долговечность и сохраняет внешний вид даже при частых обслуживаниях
• Стандартные размеры позволяют использовать панели без доработки
• Комплект из двух панелей оптимизирует транспортировку и монтаж
• Цвет RAL 7035 гармонично сочетается с другими элементами шкафов IEK

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от осадков и перепадов температур
• Не заменяет двери или крышки - служит исключительно для внутренней визуальной сегментации
• Не поддерживает кабельные проходы - нельзя сверлить отверстия без потери целостности покрытия
• Требует обязательного использования реек типа В - incompatible с рейками типа А

Примеры использования

• Разделение зоны силовой части и зоны управления в шкафе автоматизации
• Закрытие пустого пространства над контакторами в распределительном щите
• Визуальная организация секций в шкафах для насосных станций и конвейерных систем

Практические советы

• Перед монтажом проверьте соответствие высоты шкафа и длины панели - панель должна полностью закрывать пустую зону
• Если вы используете шкаф другого производителя - убедитесь, что шаг крепления уголков совпадает с форматом IEK
• При необходимости окраски поврежденного участка - используйте краску RAL 7035, чтобы сохранить единообразие
• Не применяйте фальш-панель там, где требуется доступ к задним стенкам шкафа - она жестко фиксируется и не снимается без демонтажа уголков
