Фасадное крепление КФК12-47.6 (SF 50, BRPF 70-150-6F) | SQ0412-0023 TDM

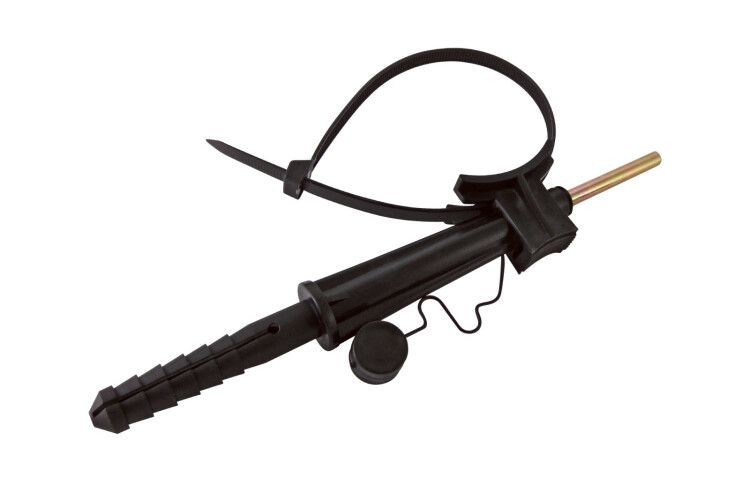

Фасадное крепление КФК12-47.6 (SF 50, BRPF 70-150-6F) от TDM ELECTRIC предназначено для надежной фixации и подвески проводов на фасадах зданий при устройстве воздушных линий электропередач напряжением до 1 кВ. Конструкция выполнена из прочного полиамида с высокой стойкостью к внешним воздействиям.

Назначение и область применения

Фасадное крепление КФК12-47.6 (SF 50, BRPF 70-150-6F) используется для крепления одиночных или группированных проводов на вертикальных поверхностях - стенах зданий, опорах, фасадах. Применяется в сетях до 1 кВ при прокладке ЛЭП от столба к входу в помещение, при подключении новых абонентов, а также в условиях открытой установки без защиты от осадков и перепадов температур.

Технические характеристики

• Тип крепления: анкер распорного типа
• Удерживающая нагрузка (растяжение): минимум 2000 Н
• Длина ленты: 280 мм
• Максимальный диаметр обхвата пучка проводов: 62 мм
• Ширина ленты: 7 мм
• Толщина ленты: 1 мм
• Материал: полиамид (PA), безгалогенный
• Цвет: черный
• Защитное покрытие: пластиковое, равномерное по всей поверхности
• Рабочая температура: от –60 C до +80 C
• Температура монтажа: от –60 C до +80 C
• Замок: пластиковый язычок с внутренним зубчатым зацеплением
• Стойкость к УФ-излучению: соответствует ASTM D6779
• Класс горючести: не классифицирован по UL94 (не является изоляционным материалом)

Совместимость и монтаж

Фасадное крепление КФК12-47.6 (SF 50, BRPF 70-150-6F) совместимо с медными и алюминиевыми проводами сечением до 62 мм в диаметре при сборке пучков. Для монтажа требуется предварительно просверленное отверстие в основании (бетон, кирпич, металл). Анкерная часть фиксируется в отверстии, затем лента продевается через замок и затягивается руками - специнструмент не нужен. Зубчатые элементы внутри замка обеспечивают самоблокировку без проскальзывания даже при вибрациях.

Безопасность и стандарты

Изделие изготовлено из материалов, не содержащих галогены, что снижает выделение токсичных веществ при нагреве. Соответствие стандарту ASTM D6779 гарантирует долговременную сохранность цвета и механической прочности под действием солнечного света. Температурный диапазон позволяет использовать изделие в регионах с суровым климатом, включая Арктику и Центральную Азию.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 2000 Н, достаточную для фиксации нескольких проводов
• Устойчивость к УФ-излучению и экстремальным температурам - не трескается и не теряет форму зимой и летом
• Легкий вес и простота установки - не требуют сварки, болтов или гаек
• Отсутствие металлических частей исключает риск коррозии и электрохимической реакции с проводниками
• Герметичность замка обеспечивает постоянное натяжение без необходимости регулировки

Ограничения применения

• Не предназначен для крепления силовых кабелей с жесткой бронированной оболочкой - возможна деформация ленты
• Не рекомендовано использование в местах с постоянным механическим ударным воздействием (например, рядом с движущимся оборудованием)
• Не следует применять как точку крепления для тяжелых оборудования или труб - только для легких проводов и кабелей
• Пластиковая конструкция не рассчитана на длительное давление выше 2000 Н - превышение нагрузки вызывает разрыв

Примеры использования

• Подвеска трехфазного провода СИП-4 к стене жилого дома перед вводом в счетчик
• Фиксация группы проводов от столба к щитовой на промышленном объекте
• Крепление сигнальных и слаботочных линий на фасаде административного здания
• Временная прокладка проводов при аварийном ремонте ЛЭП в холодное время года

Практические советы

• Перед монтажом проверьте диаметр пучка проводов - он не должен превышать 62 мм, иначе замок не закроется плотно
• При работе при температуре ниже –40 C осторожно обращайтесь с лентой - она становится более хрупкой
• Для многократного использования (например, при переустройстве сети) можно аккуратно разрезать замок ножницами и заменить на новый - старую ленту не стоит повторно использовать
• Выбирайте шаг между креплениями не менее 1 метра при прокладке проводов с большими прогибами
• Фасадное крепление КФК12-47.6 (SF 50, BRPF 70-150-6F) от TDM ELECTRIC не требует обслуживания - после установки работает без контроля
