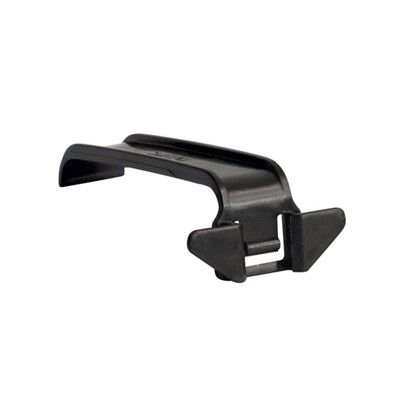

Фиксатор кабеля для короба RL12 80 | 05207RL DKC ДКС

Фиксатор кабеля для короба RL12 80 от DKC (ДКС), артикул 05207rl, предназначен для фиксации проводов внутри кабельного канала серии RL12. Он обеспечивает аккуратную и безопасную укладку кабелей, снижает риск перегибов и случайного выскальзывания, особенно в условиях повышенной нагрузки на проводку.

Назначение и область применения

Фиксатор кабеля для короба RL12 80 используется для крепления одиночных или групп кабелей внутрь кабельного канала того же размера - 80×80 мм. Применяется в системах распределения электроэнергии там, где важна организованная и защищённая прокладка: в панелях управления, на производственных линиях, в серверных помещениях, в жилых и коммерческих зданиях при скрытой проводке.

Технические характеристики

• Размер: 80 × 80 мм - точно соответствует внутреннему сечению короба RL12
• Материал: полипропилен - устойчив к химическим воздействиям, не гниёт, не корродирует
• Цвет: чёрный - совпадает со стандартным цветом коробов RL12, не бросается в глаза
• Устойчивость к утечке тока: да - материал имеет высокую диэлектрическую прочность, исключает пробои даже при повреждении изоляции кабеля

Совместимость и монтаж

Фиксатор кабеля для короба RL12 80 совместим только с кабельными каналами серии RL12 того же размера - 80×80 мм. Устанавливается путём вставки вдоль стенки короба; фиксируется за счёт точного соответствия формы и плотного прилегания. Монтаж выполняется без инструментов - достаточно вставить и слегка надавить до щелчка. Подходит для кабелей с внешним диаметром до 12 мм. Не рекомендуется использовать с кабелями крупнее - возможен перегрев или механическая деформация.

Безопасность и стандарты

Изделие выполнено из самозагасающего полипропилена, соответствует требованиям безопасности по горючести. Обеспечивает электрическую изоляцию между кабелями и металлическими элементами корпуса. Устойчивость к утечке тока подтверждена испытаниями на диэлектрическую прочность - изделие можно применять в цепях до 1000 В переменного тока.

Преимущества

• Не требует крепежа - монтируется без шурупов и клея
• Экономит время при прокладке - кабели фиксируются сразу при укладке
• Защищает от перегиба и сплющивания - сохраняет целостность изоляции
• Стойкий к влаге и химикатам - подходит для помещений с повышенной влажностью или агрессивной средой
• Совместим с другими элементами серии Quadro - легко сочетается с крышками, углами и переходниками

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на прямое UV-излучение и экстремальные температуры ниже –20C
• Не подходит для кабелей с диаметром более 12 мм - может треснуть при попытке вдавливания
• Не заменяет заземление или защитные устройства - работает только как фиксатор, не обеспечивает защиту от КЗ
• Не следует использовать в местах с постоянной вибрацией выше 10 Гц - возможна усталость материала

Примеры использования

• Фиксация силовых кабелей в распределительном щите с коробом RL12 80
• Упорядочивание сигнальных проводов на автоматизированной линии производства
• Прокладка кабелей связи в серверной комнате с закрытым кабельным каналом
• Монтаж осветительных проводов в офисных перегородках с использованием системы Quadro

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры короба RL12 80 действительно соответствовали 80×80 мм - некоторые аналоги имеют допуск +-1–2 мм
• Если кабелей много, чередуйте фиксаторы через каждые 40–60 см - так предотвращается провисание
• Не используйте фиксаторы в качестве опоры для тяжёлых кабелей - они не рассчитаны на механическую нагрузку свыше 1 кг/шт
• При необходимости замены - просто потяните фиксатор на себя: он легко вынимается без повреждения короба
• Артикул 05207rl - единственный подходящий фиксатор для короба RL12 80 в серии Quadro от DKC; другие модели серии не совместимы по форме
