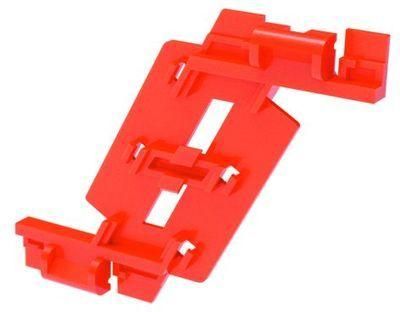

Фиксатор кабеля TR-ER 60 (розница, 2 шт в пакете) - 07712RR ДКС

Фиксатор кабеля TR-ER 60 от DKC (ДКС), артикул 07712rr, предназначен для надежного удерживания кабелей внутри кабельного короба во время монтажа. Этот элемент особенно полезен при работе с коробами 60×40 мм и 60×60 мм - он позволяет легко организовать пространство, не требуя постоянного удерживания крышки. Упакован по два штуки, что достаточно для типичного монтажного участка.

Назначение и область применения

Фиксатор кабеля TR-ER 60 используется для упорядоченного размещения проводов и кабелей внутри кабельных коробов. Он предотвращает выпадение кабелей при снятой крышке, что значительно ускоряет процесс укладки и снижает риск повреждений. Применяется в распределительных щитах, панелях управления, системах автоматизации - там, где требуется точная и безопасная маршрутизация кабелей.

Технические характеристики

• Тип изделия: фиксатор кабеля с функцией выравнивания потенциалов
• Материал: полипропилен без содержания галогенов
• Тип крепления: вставляемый, защелкивающийся
• Огнестойкость: да - материал самозагасаемый
• Размер совместимых коробов: 60×40 мм, 60×60 мм
• Длина зажима и скобы: фиксированная, не регулируется
• Количество в упаковке: 2 шт.

Совместимость и монтаж

Фиксатор TR-ER 60 устанавливается исключительно на короба серии In-liner Classic с направляющими по бортам. Для монтажа:

1. Поднесите фиксатор к направляющим на стенках короба.
2. Заправьте его до характерного щелчка - он защелкивается без инструментов.
3. Изогните боковые ребра жесткости вниз, чтобы они легли на дно короба - затем зафиксируйте замки на центральной части.

Не используйте с другими сериями коробов - посадочные места отличаются по форме и размеру.

Безопасность и стандарты

Материал - полипропилен без галогенов - обеспечивает низкую токсичность при нагреве и соответствие требованиям безопасности в закрытых помещениях. Огнестойкость подтверждает способность материала самоугасать при контакте с источником пламени. Выравнивание потенциалов реализуется через металлический контактный элемент, встроенный в основание фиксатора - он соединяется с корпусом короба при установке, обеспечивая электрическую связь.

Преимущества

• Удобство монтажа: не нужна крышка - можно работать одной рукой
• Стабильность: ребра жесткости плотно прилегают ко дну короба, не позволяют кабелям сдвигаться
• Электробезопасность: выравнивание потенциалов снижает риск возникновения паразитных напряжений
• Чистота сборки: отсутствие галогенов делает продукт экологически безопасным при утилизации

Ограничения применения

• Не подходит для коробов других размеров (например, 80×40 мм или 50×50 мм)
• Не предназначена для внешней установки - не имеет защиты IP
• Не рекомендован для кабелей с диаметром более 12 мм - возможен перегиб или недостаточное удерживание
• Не использовать в условиях постоянного механического воздействия (вибрация, удары)

Примеры использования

• Установка в распределительном щите на заводе - удержание силовых кабелей при подключении оборудования
• Монтаж в пульте управления станком - фиксация сигнальных проводов перед закрыванием крышки
• Обустройство кабельного канала в офисе - упорядочивание сетевых и телефонных линий

Практические советы

• Перед монтажом проверьте, что направляющие на коробе не деформированы - иначе фиксатор не защелкнется
• Если кабели толстые, распределите нагрузку между несколькими фиксаторами - не перегружайте один элемент
• При необходимости замены - просто оттяните замки с боков и извлеките фиксатор без инструментов
• Хранить в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может ослабить защелки
