Фиксатор реле OptiRel G 55-H1| 286404 | КЭАЗ

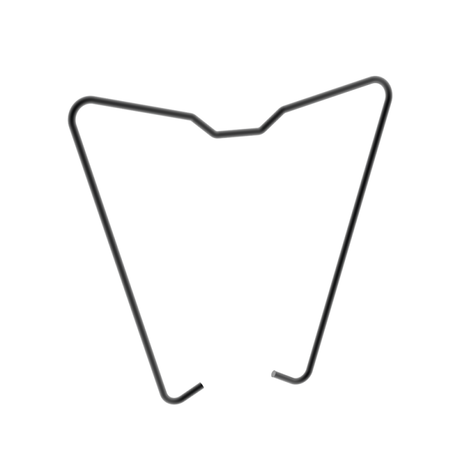

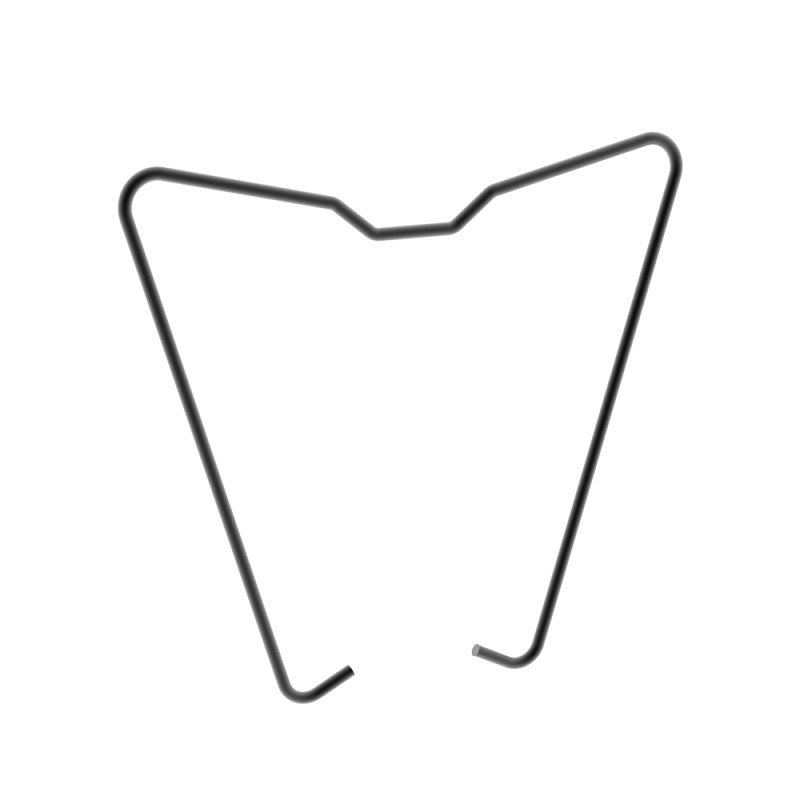

Фиксатор реле OptiRel G 55-H1 от КЭАЗ предназначен для надежного закрепления реле RP55 в розетках RR94 с выводами под пайку. Этот металлический элемент упрощает установку и замену реле на панелях управления, особенно в условиях частых обслуживаний. Артикул 286404 соответствует серии OptiRel G и совместим со стандартными компонентами КЭАЗ.

Назначение и область применения

Фиксатор реле OptiRel G 55-H1 используется исключительно для механического крепления реле RP55 в розетках RR94. Он предотвращает самопроизвольное выпадение реле из гнезда при вибрациях, ударах или частой перестановке. Применяется в пультах управления, распределительных щитах, автоматических системах на заводах и транспорте, где требуется быстрая замена реле без инструментов.

Технические характеристики

• Тип изделия: фиксатор
• Способ монтажа: на аппарат - крепится непосредственно к корпусу розетки RR94
• Тип напряжения: AC/DC - не требует питания, работает механически
• Цвет: серый
• Материал: металл - прочная конструкция, устойчивая к деформациям

Совместимость и монтаж

Фиксатор OptiRel G 55-H1 совместим только с реле RP55 и розетками RR94 от КЭАЗ. Устанавливается после вставки реле в гнездо: защелкивается сверху, фиксируя контакты и корпус. Для демонтажа достаточно отвести фиксатор в сторону и вынуть реле руками - никаких инструментов не требуется. Не используйте с другими типами реле или розеток - не гарантируется плотное прилегание и безопасность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных устройств в промышленном оборудовании. Металлическая конструкция не проводит ток, не нагревается и не влияет на электрические параметры цепи. Соответствует нормам для работы в средах с повышенной вибрацией и механическими нагрузками.

Преимущества

• Обеспечивает надежную фиксацию даже при длительных вибрациях
• Ускоряет замену реле - операция занимает несколько секунд
• Не требует дополнительных крепежей или инструментов
• Защищает контактные группы от случайного отсоединения
• Выдерживает многократные циклы монтажа и демонтажа

Ограничения применения

• Подходит только для реле RP55 и розеток RR94 - несовместим с другими моделями
• Не предназначен для защиты от внешних воздействий (пыли, влаги) - не имеет IP-класса
• Не следует использовать в условиях агрессивных химических сред - материал не покрыт антикоррозийным слоем
• Запрещено применять вместо основного крепления в местах с высокой степенью ударных нагрузок без дополнительной фиксации корпуса

Примеры использования

• Станки с ЧПУ - быстрая замена реле при выходе из строя без остановки всей системы
• Конвейеры на пищевых производствах - легкий доступ к реле для профилактики
• Щитовые помещения на объектах ЖКХ - ремонт без снятия всего блока
• Автомобильные сборочные линии - постоянные вибрации не вызывают выпадения реле

Практические советы

• Перед установкой проверьте, что реле RP55 полностью вошло в розетку RR94 - фиксатор не сможет зацепить неполностью вставленное устройство
• Не используйте силу при защелкивании - если не получается легко зафиксировать, проверьте соответствие модели
• Регулярно осматривайте фиксатор на предмет трещин или деформаций - поврежденный элемент теряет надежность
• При замене реле всегда используйте оригинальные комплектующие КЭАЗ - аналоги могут иметь отличия в габаритах
• Артикул 286404 - единственный номер для этого фиксатора; другие номера из серии OptiRel G не подходят
