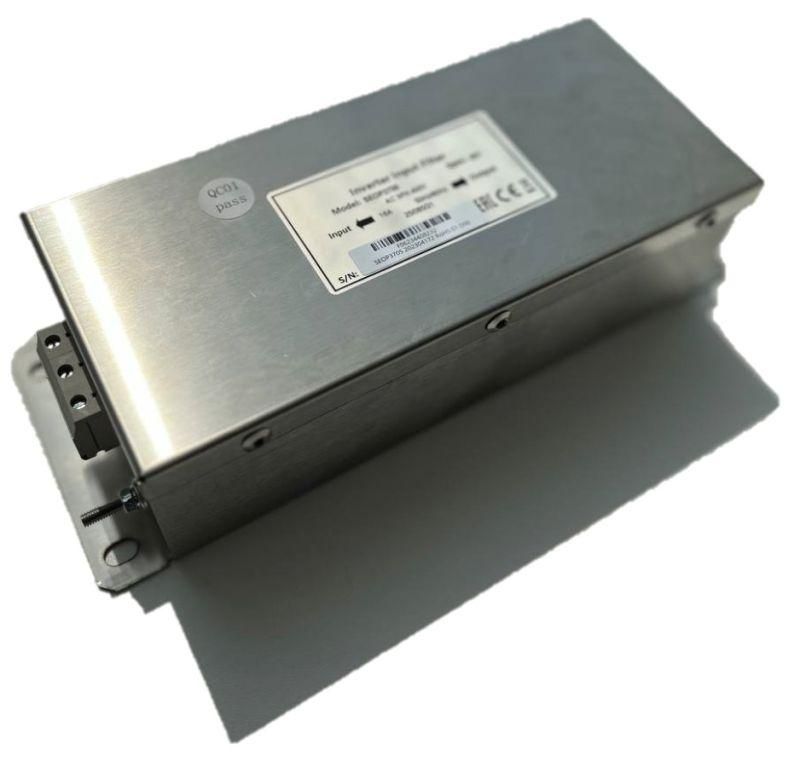

ЭМС фильтр SystemeVar SE 1.5-2.2 кВт 200В Systeme Electric SEOP3703

ЭМС фильтр 1.5–2.2 кВт 200В от Systeme Electric - устройство для снижения высокочастотных помех на входе преобразователя частоты Series Var. Артикул seop3703 предназначен для однофазных сетей 230 В и применяется перед частотным регулятором, чтобы обеспечить совместимость оборудования с требованиями ЭМИ.

Назначение и область применения

ЭМС фильтр 1.5–2.2 кВт 200В устанавливается между источником питания и преобразователем частоты системы SystemeVar. Его задача - подавлять высокочастотные электромагнитные помехи, которые возникают из-за работы силовой части инвертера. Без такого фильтра эти помехи могут влиять на другие устройства в зоне действия: чувствительную автоматику, радиооборудование, системы связи. Подходит для установки на станках, насосах, компрессорах и других механизмах с частотными преобразователями мощностью 1,5–2,2 кВт.

Технические характеристики

• Мощность: 1,5 – 2,2 кВт - соответствует нагрузкам типичных малых приводов;
• Напряжение питания: 1Φ 230 В - работает в бытовой и легкой промышленной сети;
• Тип: SEOP3 - серийный номер модели внутри линейки SystemeVar;
• Установка: на стороне питающей сети - то есть между щитком и преобразователем частоты;
• Производитель: Systeme Electric - специализируется на решениях для EMC-совместимости промышленного оборудования.

Совместимость и монтаж

ЭМС фильтр seop3703 совместим исключительно с преобразователями частоты серии SystemeVar. Монтаж выполняется на входе питания - перед самим преобразователем. Клеммы для подключения обозначены L/N/PE согласно стандарту IEC. Для надежной работы требуется жесткая механическая фиксация и минимальная длина проводов между фильтром и преобразователем. Нельзя использовать этот фильтр с трехфазными системами или другими брендами преобразователей - даже аналогичной мощности.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61800-3 для электромагнитной совместимости промышленных приводов. Обеспечивает класс защиты IP20 - защищено от доступа пальцев и твердых предметов, но не предназначено для открытых или влажных сред. Не имеет функций защиты от перегрузки или короткого замыкания - такие функции должны обеспечивать внешние автоматы и предохранители.

Преимущества

• Специально адаптирован под семейство SystemeVar - гарантирует оптимальную работу без лишних потерь;
• Закрытый металлический корпус минимизирует влияние внешнего шума;
• Подтвержденная эффективность подавления помех на частотах выше 150 кГц - важна для соблюдения требований ГОСТ Р 54985 и CISPR 11;
• Не требует обслуживания - полностью пассивное устройство.

Ограничения применения

• Не трехфазные сети - только 1Φ 230 В;
• Не рассчитан на мощности ниже 1,5 кВт или выше 2,2 кВт - возможна недостаточная фильтрация или перегрев;
• Не используется в качестве автономного выключателя - всегда нужен внешний рубильник или автоматический выключатель;
• Не допускается установка после преобразователя частоты - эффект будет противоположным.

Примеры использования

• Стационарный станок с ЧПУ с двигателем 1,8 кВт и преобразователем SystemeVar - фильтр seop3703 предотвращает сбои в работе управления;
• Автоматическая линия подачи воды с насосом 2,2 кВт - фильтр снижает интерференцию с PLC и HMI-панелями;
• Цеховая система вентиляции с частотным управлением - позволяет сохранить работоспособность беспроводных термометров и датчиков давления.

Практические советы

• Перед установкой проверьте соответствие мощности двигателя - она должна попадать в диапазон 1,5–2,2 кВт;
• Обязательно используйте экранированные кабели от фильтра к преобразователю - это усиливает действие всей цепочки;
• Не забудьте правильно подсоединить PE-провод - он необходим для безопасного отведения помех;
• Если оборудование находится рядом с медицинскими или точными измерительными приборами - рекомендовано применять два последовательных фильтра или дополнительно установить LC-фильтр на выходе;
• Артикул seop3703 является частью серии SystemeVar - при замене выбирайте именно эту модель, а не аналоги других брендов.
