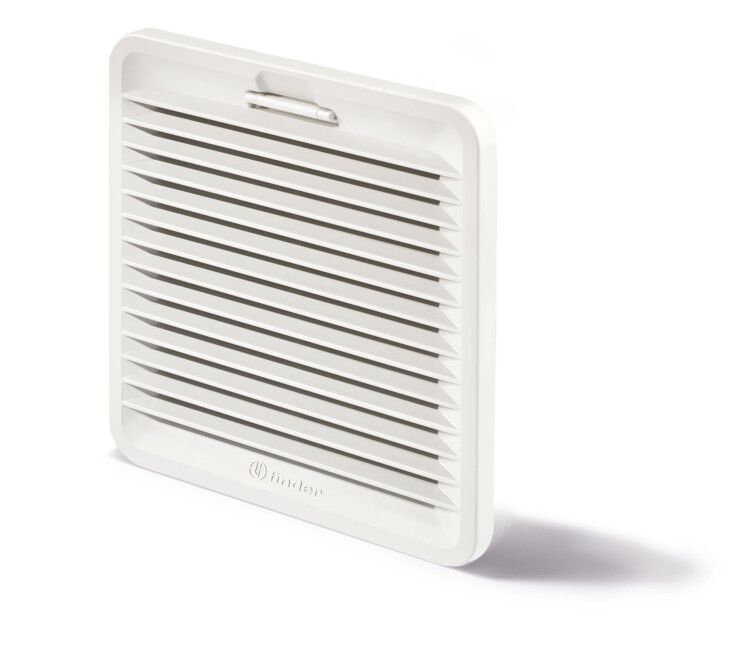

Фильтр на вытяжке для щитовых вентиляторов; стандартная версия; размер 1; степень защиты IP54 | 7F0200001000 Finder 7F.02.0.000.1000

Фильтр на вытяжке для щитовых вентиляторов, стандартная версия, размер 1, степень защиты IP54 от компании Finder (артикулы 7f0200001000 и 7f.02.0.000.1000) предназначен для защиты внутренних компонентов электрошкафов от пыли и крупного мусора за счет фильтрации воздуха, проходящего через вентиляционную систему.

Назначение и область применения

Фильтр устанавливается на выходе вентилятора в электрошкафу для предотвращения попадания пыли, волокон, насекомых и других частиц внутрь корпуса. Подходит для шкафов управления, распределительных устройств, частотных преобразователей и другого оборудования, где требуется принудительная вентиляция и защита от загрязнений. Применяется в условиях производства, энергетики, транспорта и автоматизации.

Технические характеристики

• Тип изделия: элемент фильтрующий
• Степень защиты: IP54 - защита от пыли (не полностью герметичный, но пыль не проникает в достаточных количествах для повреждения оборудования) и от брызг воды со всех направлений
• Количество вентиляторов: рассчитан на один вентилятор
• Материал: пластик - устойчив к коррозии, легкий, не проводит электричество
• Класс фильтрации: G3 - эффективен против крупной пыли, ворса, волос, песка; подходит для помещений с умеренным уровнем загрязнения
• Наличие плоского фильтра: да - легко заменяемый, без сложной сборки
• Рабочая температура: от –15 до +55 C - подходит для большинства промышленных условий
• Цвет: белый - совместим с типовой цветовой гаммой электрошкафов

Совместимость и монтаж

Фильтр совместим с вентиляторами, имеющими соответствующий посадочный размер - стандартный размер 1 из серии 7F. Установка происходит напрямую на выходное отверстие вентилятора. Для надежной фиксации используется шаблон, который находится внутри упаковки - он помогает точно определить расположение крепежных точек. Монтаж выполняется без инструментов: фильтр просто плотно вставляется и фиксируется за счет формы корпуса. Перед установкой проверьте соответствие внешнего диаметра фильтра и отверстия вентилятора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических компонентов, применяемых в промышленном оборудовании. Степень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной запыленностью и возможными брызгами воды. Напряжение и ток не регулируются - фильтр является пассивным элементом и не влияет на электрические параметры системы.

Преимущества

• Простая замена фильтрующего элемента - не требует демонтажа вентилятора
• Устойчив к химическим воздействиям благодаря материалу
• Не препятствует воздушному потоку при правильной эксплуатации
• Поддерживает долговечность вентилятора и электроники за счет снижения засорения
• Белый цвет не выгорает и хорошо сочетается с корпусами шкафов

Ограничения применения

• Не предназначены для использования во взрывоопасных зонах
• Не обеспечивают защиту от мельчайшей пыли (например, металлической стружки или цемента); для таких условий нужна фильтрация класса F7–F9
• Не рекомендован для постоянного контакта с жидкостью - IP54 не гарантирует герметичность при длительном воздействии воды
• Не работает при температуре ниже –15 C или выше +55 C - возможна потеря эластичности материала

Примеры использования

• Щитовые вентиляторы в частотных преобразователях на заводах
• Оборудование управления насосными станциями
• Электрошкафы на железнодорожных объектах
• Автоматизированные линии с высокой запыленностью

Практические советы

• Заменяйте фильтр каждые 3–6 месяцев - чаще в сильно запыленных помещениях
• Перед установкой удалите шаблон из упаковки - он нужен только для ориентира при монтаже
• Проверяйте целостность фильтрующего материала перед установкой - трещины снижают эффективность
• Не используйте фильтр без вентилятора - он не предназначен для самостоятельного крепления
• При использовании нескольких вентиляторов - каждый требует собственный фильтр
