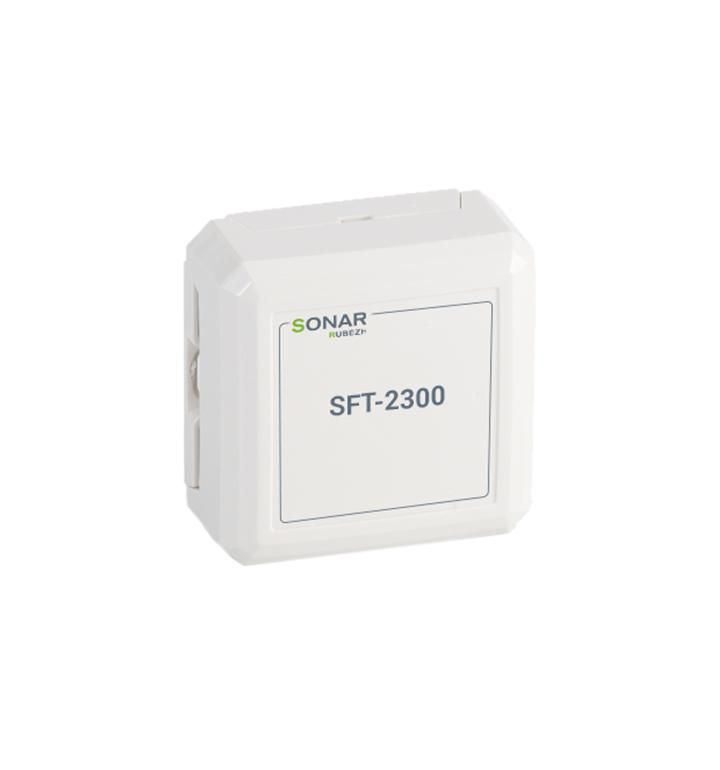

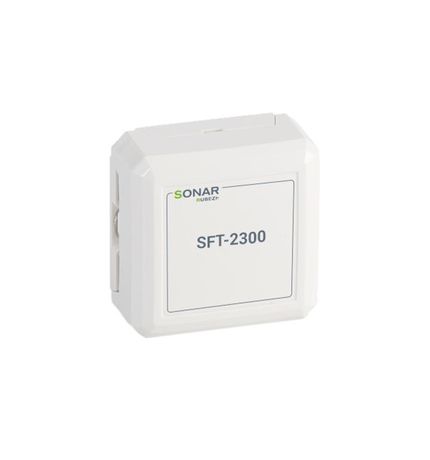

Фильтр оконечный для трансляционной линии при контроле переменным током SFT-2300-M SONAR Rbz-164187

Фильтр оконечный для трансляционной линии SFT-2300-M от Sonar (Rubezh) - это оконечная нагрузка, предназначенная для компенсации погрешностей измерений в системах контроля линий переменным током. Артикул RBZ-164187 используется там, где требуется стабилизация сигнала на высокочастотных трансляционных линиях 100 В.

Назначение и область применения

Фильтр оконечный для трансляционной линии SFT-2300-M применяется как эквивалент нагрузки в цепях переменного тока с частотой 15 кГц. Он устраняет отражённые сигналы, которые искажают показания измерительных устройств. Подключается к 100-вольтовым трансляционным линиям - например, в системах громкоговорящей связи, оповещения или промышленной автоматизации. Напряжение измерения не должно превышать 10 В.

Технические характеристики

• Частота работы: 15 кГц
• Рабочее напряжение линии: 100 В
• Максимальное напряжение измерения: 10 В
• Тип нагрузки: активная (резистивная)
• Крепление: комплект для монтажа на плоскую поверхность

Совместимость и монтаж

SFT-2300-M совместим со всеми устройствами, требующими оконечную нагрузку на 100 В трансляционной линии. Устройство легко монтируется на любую плоскую металлическую или неметаллическую поверхность с помощью входящего в комплект крепежа. Для надёжной работы важно обеспечить хороший тепловой контакт с основанием - особенно при длительной работе под нагрузкой. Кабельные соединения выполняются согласно схеме подключения производителя.

Преимущества

• Стабилизирует импеданс линии, снижает погрешности измерений
• Уменьшает отражения сигнала, повышает точность передачи
• Простая установка благодаря универсальному креплению
• Имеет сертифицированное соответствие требованиям к оборудованию для трансляционных сетей

Ограничения применения

• Не предназначена для постоянного подключения к напряжениям выше 100 В
• Не работает при частотах ниже или выше 15 кГц +- допуск (не указан, предполагается узкополосное применение)
• Не защищена от внешних воздействий - не рекомендуется использовать в открытых или влажных помещениях без дополнительной защиты
• Не является фильтром помех - только оконечной нагрузкой; для шумоподавления нужны другие устройства

Примеры использования

• Завершение трансляционной линии в системах общественного оповещения зданий
• Подключение к выходу усилителей мощности в промышленных системах громкоговорящей связи
• Калибровка и тестирование оборудования в лабораториях, работающих с 15 кГц сигналами
• Интеграция в системы управления технологическими процессами с аналоговым контролем линий

Практические советы

• Перед установкой проверьте, что линия действительно работает на 15 кГц - неверная частота сделает SFT-2300-M неэффективным
• При монтаже используйте термопасту между корпусом и поверхностью, если устройство будет работать долго под нагрузкой
• Не перегружайте линию - максимальное напряжение измерения 10 В означает, что сам SFT-2300-M не предназначен для измерений, а лишь для балансировки
• Артикул RBZ-164187 - это тот же продукт, что и sonar sft-2300-m; при заказе можно использовать оба обозначения
