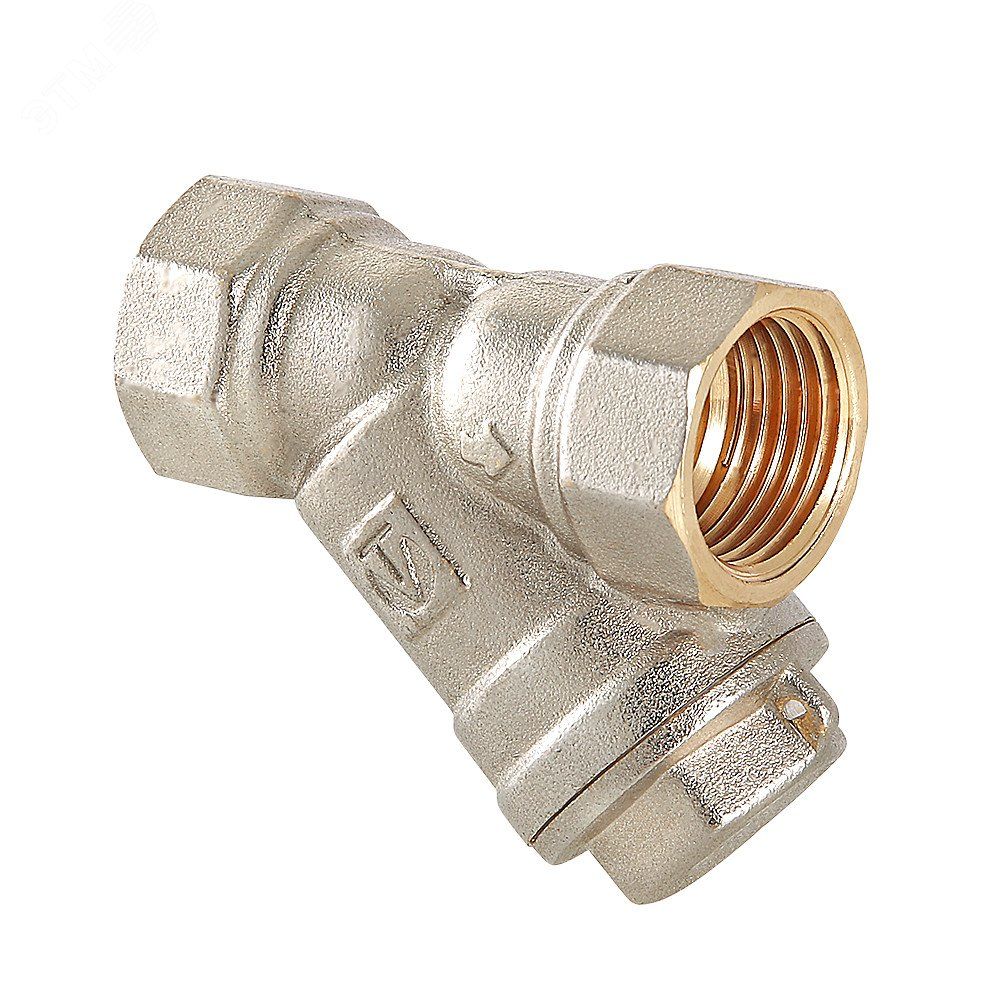

Фильтр ВВ 3/4' сетчатый, косой, никелированный - VT.192.N.05 VALTEC AF1920005

Фильтр высоковольтный 3/4 дюйма сетчатый, косой, никелированный от VALTEC (артикулы vt.192.n.05 и af1920005) предназначен для механической очистки жидкостей и газов от твёрдых частиц в системах с высоким давлением. Косая форма позволяет легко обслуживать фильтр без демонтажа трубопровода.

Назначение и область применения

Фильтр высоковольтный 3/4 дюйма сетчатый, косой, никелированный используется для защиты оборудования - насосов, клапанов, расходомеров - от загрязнений в системах с рабочим давлением до 20 бар. Подходит для воды, масла, пара, воздуха и других нейтральных сред. Применяется в промышленных установках: теплогенераторах, гидравлических системах, технологических линиях, где важна надёжность и долгий срок службы компонентов.

Технические характеристики

• Резьба: внутренняя (ВВ), 3/4 дюйма
• Тип соединения: резьбовое
• Исполнение: косое - угол наклона фильтрующего элемента обеспечивает самопромывание и удобство очистки
• Материал корпуса: латунь CW617N (по EN 12165), покрытие - никель
• Рабочее давление: до 20 бар
• Максимальная температура среды: 150 C
• Степень фильтрации: 500 мкм (размер ячеек сетки)
• Уплотнение между корпусом и пробкой: тефлоновая прокладка
• Возможность пломбирования: есть - отверстие для опломбировки на пробке

Совместимость и монтаж

Фильтр высоковольтный 3/4 дюйма сетчатый, косой, никелированный монтируется в любую ориентацию: горизонтально или вертикально (поток сверху вниз). Для вертикальной установки рекомендуется направление движения среды именно сверху вниз - так оседающие частицы лучше собираются в нижней части корпуса. Резьба внутренняя - значит, фильтр накручивается на внешнюю резьбу трубопровода. Перед монтажом проверьте совпадение шага резьбы и используйте герметик или лён с пастой для предотвращения протечек. Установите фильтр перед чувствительным оборудованием, чтобы минимизировать риск засора.

Обслуживание и замена фильтроэлемента

Загрязнённую сетку можно очистить без полного демонтажа фильтра. Открутите пробку, выньте сетчатый элемент, промойте или продуйте, затем установите обратно. При повреждении сетки или её износе замените фильтроэлемент - совместимый запасной элемент доступен под артикулом VT.050.N. Никелированная поверхность корпуса снижает адгезию загрязнений, что упрощает очистку.

Преимущества

• Никелированная латунь - устойчивость к коррозии, особенно в агрессивных средах
• Косая форма - минимальное гидравлическое сопротивление и возможность обслуживания без перекрытия системы
• Тефлоновая прокладка - долговечность, химическая стойкость, не требует смазки
• Пломбируемая пробка - возможность контроля целостности и предотвращения несанкционированного вскрытия
• Горячее прессование корпуса - однородная структура материала, исключающая пористость и трещины

Ограничения применения

• Не применяется для агрессивных сред: кислот, щелочей, растворителей - материал не рассчитан на них
• Не предназначено для работы с паром выше 150 C - возможна деформация уплотнения
• Не использовать в системах с частыми гидроударами - ударные нагрузки могут повредить тонкую сетку
• Фильтрация только крупных частиц (500 мкм); не подходит для тонкой очистки (например, микрофильтрации)

Примеры использования

• На входе в циркуляционный насос котельной - защищает от ржавчины и шлама
• Перед регулятором давления в пневматической линии - предотвращает заклинивание клапана
• В системе подачи теплоносителя в радиаторы - задерживает продукты коррозии
• На участке подключения гидравлического привода - исключает попадание металлической стружки

Практические советы

• Выбирая фильтр, убедитесь, что диаметр резьбы точно соответствует трубопроводу - 3/4" внутренняя резьба требует внешней резьбы такого же размера на трубе
• При монтаже в вертикальном положении всегда соблюдайте направление потока сверху вниз - иначе грязь будет забивать каналы
• Проверяйте состояние сетки каждые 3–6 месяцев в зависимости от качества среды; при наличии осадка - очищайте немедленно
• Не затягивайте пробку слишком сильно - латунь мягкая, можно повредить резьбу
• Запасной фильтроэлемент VT.050.N можно заказывать заранее - он совместим с другими косыми фильтрами VALTEC того же типоразмера
