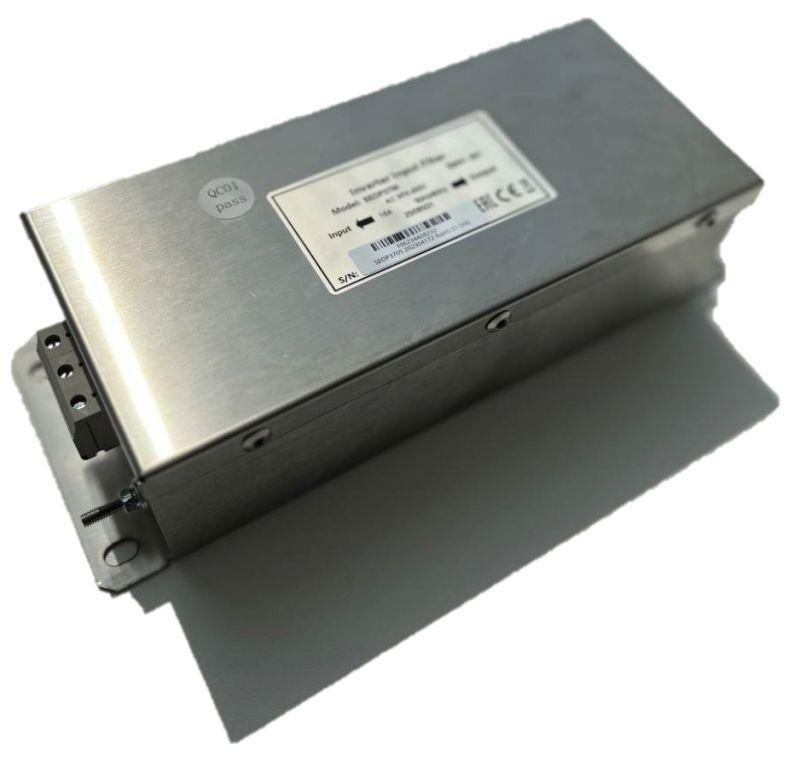

Фильтр выходной SystemeVar 0.4-0.75 кВт 200В Systeme Electric SEOP3803

Выходной фильтр 0.4-0.75 кВт 200В от бренда Systeme Electric (арт. seop3803) предназначен для снижения высокочастотных помех на выходе преобразователей частоты Series Var, защищая двигатель и кабель от повреждений из-за импульсного напряжения.

Назначение и область применения

Выходной фильтр 0.4-0.75 кВт 200В устанавливается между преобразователем частоты и двигателем. Он сглаживает высокочастотные скачки напряжения, возникающие при работе ШИМ-преобразователей, что предотвращает ранний износ изоляции обмоток двигателя и снижает уровень радиопомех. Подходит для систем с однофазным питанием 230 В и мощностью двигателя от 0,4 до 0,75 кВт. Часто применяется на насосах, вентиляторах, компрессорах и других малых механизмах с переменной скоростью вращения.

Технические характеристики

• Мощность: 0,4–0,75 кВт
• Напряжение питания: 1Φ 230 В (номинальное)
• Тип фильтра: ЭМС-фильтр (электромагнитная совместимость)
• Серия: SystemeVar (совместим с преобразователями системы SEOP3)
• Установка: со стороны нагрузки - после преобразователя частоты
• Обозначение модели: SEOP3803

Совместимость и монтаж

Выходной фильтр 0.4-0.75 кВт 200В совместим исключительно с преобразователями частоты серии SystemeVar. Монтировать необходимо сразу после выхода преобразователя, перед подключением двигателя. Кабели должны быть экранированными, заземление корпуса фильтра обязательно через надёжный контакт. Неправильное расположение - между преобразователем и кабелем - снижает эффективность защиты.

Безопасность и стандарты

Произведён согласно требованиям EN 61800-3 для электромагнитной совместимости. Соответствует нормам EMC для промышленных устройств класса C3. Не содержит токсичных материалов. Работает при температуре окружающей среды от –10C до +50C.

Преимущества

• Значительно продлевает срок службы двигателя за счёт снижения перенапряжений на обмотках
• Уменьшает интерференцию с соседним оборудованием - особенно важно в плотных электрощитах
• Легко интегрируется в существующую цепь без изменения схемы управления
• Не требует внешнего питания или настройки

Ограничения применения

• Не предназначена для трёхфазных сетей - работает только с 1Φ 230 В
• Подходит лишь для мощностей 0,4–0,75 кВт; применение выше допустимой границы вызывает перегрев и отказ
• Не заменяет входной фильтр - используется только как выходной элемент
• Не рекомендовано использовать с длинными кабелями более 50 метров без дополнительных мер защиты

Примеры использования

• Привод насоса воды в системе водоснабжения с частотным регулированием
• Вентиляционная установка с управляемой скоростью вращения
• Стационарный компрессор с преобразователем частоты SystemeVar
• Автоматическая линия подачи материала с шаговым движением

Практические советы

• Перед установкой проверьте соответствие мощности двигателя указанному диапазону - даже небольшое превышение может вывести фильтр из строя
• Используйте медные шины или качественные клеммы для подключения - плохой контакт увеличивает нагрев
• Не забудьте выполнить заземление корпуса фильтра к шине PE щита - это обязательное условие работы
• Если двигатель находится далеко от преобразователя (>30 м), дополнительно рассмотрите использование dV/dt-фильтра или LC-цепочки
• Артикул seop3803 - единственный вариант этой модели в серии SystemeVar для указанных параметров; аналоги не гарантируют совместимость
