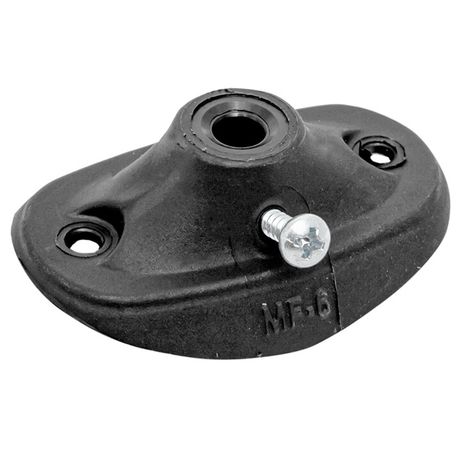

Фланец для канального датчика температуры 6 мм FL-6 | EKF

Фланец для канального датчика температуры 6 мм от EKF - элемент крепления для установки датчиков RTD10-CH и RTD20-CH в воздуховоды систем вентиляции и кондиционирования. Артикул FL-6 позволяет менять датчики без демонтажа воздуховода, сохраняя герметичность системы.

Назначение и область применения

Фланец для канального датчика температуры 6 мм предназначен для установки канальных термодатчиков в прямоугольные или круглые воздуховоды. Он используется в системах HVAC - промышленной вентиляции, кондиционировании, рекуперации тепла и автоматическом контроле микроклимата. Подходит для объектов: офисных зданий, производственных цехов, логистических комплексов, больниц и других помещений с требованием точного контроля температуры воздуха.

Технические характеристики

• Диаметр посадочного отверстия: 6 мм - соответствует внешнему диаметру корпуса канальных датчиков EKF RTD10-CH и RTD20-CH;
• Материал: нержавеющая сталь - устойчив к коррозии, не выделяет примеси, долговечен в условиях повышенной влажности;
• Комплектация: прижимной винт для фиксации и регулировки глубины погружения датчика;
• Рабочая температура среды: до +85 C - допустимо использование в большинстве воздушных систем отопления и кондиционирования;
• Стандарт совмещения: совместим с датчиками EKF серии PROxima, а также с аналогичными моделями сторонних производителей с диаметром корпуса 6 мм.

Совместимость и монтаж

Фланец FL-6 устанавливается на стенку воздуховода через предварительно просверленное отверстие. Крепление выполняется болтами или заклепками в зависимости от материала воздуховода (сталь, алюминий, пластик). После установки фланца в него вставляется датчик RTD10-CH или RTD20-CH и фиксируется прижимным винтом. Этот механизм позволяет точно задать глубину погружения датчика - важно для получения достоверных показаний температуры воздуха в потоке. Для замены датчика достаточно ослабить винт - система остается герметичной, не требуется перекрывать воздуховод или снижать давление.

Преимущества

• Удобная регулировка глубины погружения - повышает точность измерений за счет оптимального расположения чувствительного элемента в воздушном потоке;
• Не требует остановки системы при замене датчика - экономит время на обслуживании и исключает простои;
• Изготовлен из нержавеющей стали - гарантирует долгий срок службы даже в агрессивных средах;
• Простая сборка - не нужны специальные инструменты, монтаж возможен даже на месте эксплуатации;
• Аналог европейских решений - надежный и проверенный дизайн без лишней сложности.

Ограничения применения

• Не предназначена для установки в трубопроводы с жидкостью - только для воздуховодов;
• Максимальная рабочая температура среды +85 C - не подходит для высокотемпературных печей или дымоходов;
• Подходит только для датчиков с диаметром корпуса 6 мм - несовместим с более крупными или неканальными моделями;
• Не обеспечивает теплоизоляцию - при необходимости защиты от холодных поверхностей требуется дополнительная изоляция вокруг фланца.

Примеры использования

• Контроль температуры на входе в кондиционер в офисном здании;
• Автоматическое управление нагревом в рециркуляционной установке в производственном цеху;
• Мониторинг температуры в вытяжном канале системы вентиляции в медицинском учреждении;
• Настройка балансировки воздушных потоков в системах с рекуперацией тепла.

Практические советы

• Перед монтажом проверьте внутренний диаметр воздуховода - фланец должен плотно прилегать к краям отверстия, чтобы избежать утечек;
• При использовании в местах с высокой запыленностью - периодически осматривайте винтовую часть на предмет засорения;
• Глубина погружения датчика должна составлять 1/3–1/4 диаметра воздуховода - так обеспечивается наиболее стабильное считывание температуры;
• FL-6 совместим с датчиками EKF RTD10-CH и RTD20-CH, но также работает с аналогами других брендов - главное, чтобы диаметр корпуса был 6 мм;
• При длительной эксплуатации в агрессивной среде рекомендуется использовать антикоррозийную смазку на резьбе прижимного винта.
