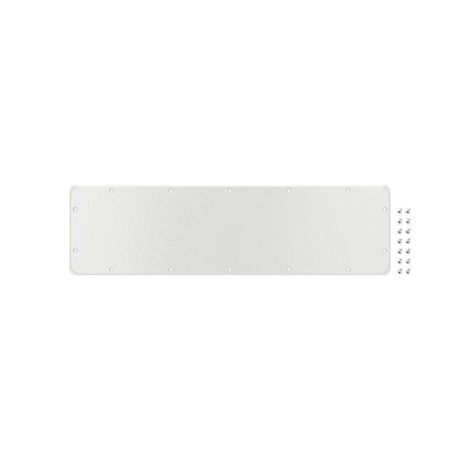

Фланец для ST без перфорации тип 5 543x153 мм - R5FSST03 ДКС

Фланец ST без перфорации тип 5 543x153 мм от DKC (ДКС) - глухой соединительный элемент для корпусов серий ST, STX, STE и STEX. Изготовлен из стали с порошковым покрытием и уплотнителем на основе вспененного полиуретана, обеспечивает герметичность до IP66. Артикул r5fsst03 подходит для установки в условиях повышенной запылённости и влажности.

Назначение и область применения

Фланец ST без перфорации тип 5 543x153 мм используется для герметичного закрывания торцевых отверстий в корпусах серии RAM block от DKC. Применяется там, где требуется исключить доступ пыли и влаги внутрь оборудования - например, в промышленных щитах, на конвейерах, в цехах с мойкой оборудования или на открытых площадках. Поскольку фланец не имеет отверстий, он не предназначен для прохода кабелей или труб - только для плоского закрытия.

Технические характеристики

• Размеры: 543 × 153 мм (длина × ширина)
• Толщина материала: 1,5 мм
• Материал: сталь
• Покрытие: порошковое, цвет RAL 7035 (серый)

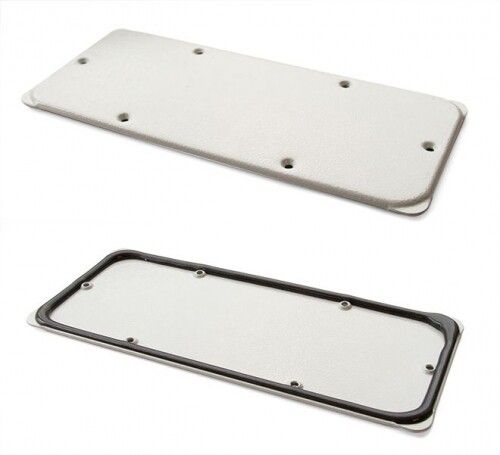

• Уплотнение: замкнутый контур из вспененного полиуретана, нанесённый методом автоматизированного литья
• Степень защиты: IP66 (полная защита от пыли и мощных струй воды)
• Исполнение: глухое (без отверстий)
• Предварительная штамповка: да - позволяет точно совпадать с контуром корпуса

Совместимость и монтаж

Фланец ST без перфорации тип 5 543x153 мм совместим только с корпусами серий ST, STX, STE и STEX от DKC. Устанавливается на предварительно подготовленную поверхность корпуса с помощью комплекта монтажных аксессуаров, входящих в поставку. Для надёжного крепления необходимо равномерно затянуть болты - избыточное усилие может повредить уплотнитель. Перед монтажом проверьте, что поверхность корпуса чистая и сухая - грязь снижает эффективность уплотнения.

Безопасность и стандарты

Фланец соответствует требованиям IP66 по классификации IEC 60529. Материал - сталь с порошковым покрытием - устойчив к коррозии и механическому воздействию. Нет опасных выделений при нормальной эксплуатации. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая герметичность благодаря однородному уплотнителю из полиуретана - не требует дополнительной прокладки
• Атмосферостойкое порошковое покрытие защищает от ржавчины даже при частой влажной уборке
• Предварительная штамповка обеспечивает точное соответствие габаритам корпуса - минимизирует зазоры
• Закрытый контур уплотнителя исключает протечки по краям - особенно важно в условиях постоянной влажности

Ограничения применения

• Не предназначена для прохода проводов, кабелей или труб - для этого нужны фланцы с перфорацией
• Подходит только для корпусов ST/STX/STE/STEX; несовместим с другими моделями
• Не рекомендуется для длительного пребывания под прямыми солнечными лучами - возможна деградация уплотнителя при температуре выше +80 C
• Не следует использовать в средах с агрессивными химикатами (например, кислотами, растворителями) - покрытие может повредиться

Примеры использования

• Запечатывание задней стенки распределительного щита в пищевой промышленности
• Закрытие свободного отверстия в корпусе управления конвейером на заводе с ежедневной мойкой
• Завершение сборки электрошкафа на открытом участке объекта с высокой влажностью воздуха

Практические советы

• Перед установкой проверьте, чтобы фланец ST без перфорации тип 5 543x153 мм плотно лег на поверхность корпуса - если есть перекос, попробуйте слегка подправить положение
• При использовании в холодном климате (ниже –20 C) убедитесь, что уплотнитель не стал жестким - перед монтажом можно выдержать фланец при комнатной температуре 1–2 часа
• Не используйте масла или смазки на уплотнителе - они разрушают полиуретан
• При необходимости замены - всегда заказывайте оригинальный артикул r5fsst03 от DKC, так как аналоги могут отличаться по форме и размерам
