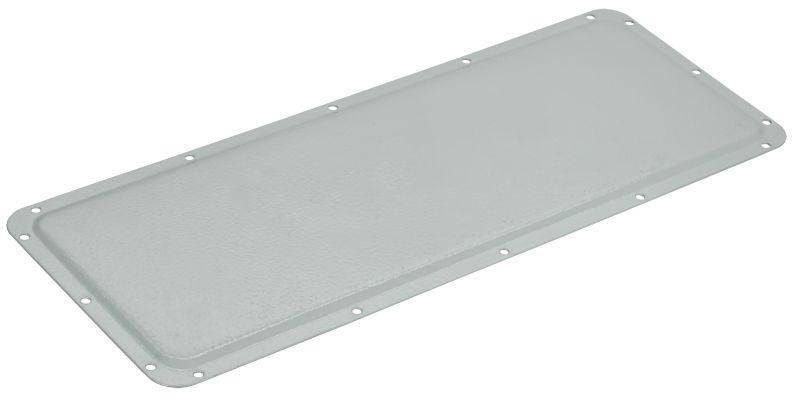

Фланец кабельный 445х120 глухой TITAN IEK TI-00D-FLG-445-120

Фланец кабельный глухой 445х120 от IEK (ИЭК) с артикулом ti-00d-flg-445-120 предназначен для герметичного ввода кабелей в корпуса металлических щитов управления TITAN 5 и TITAN 7. Его глухая конструкция обеспечивает прочное и защищённое соединение без прохода через стенку корпуса.

Назначение и область применения

Фланец кабельный глухой 445х120 используется исключительно для монтажа на корпуса щитов TITAN 5 и TITAN 7. Он служит для создания герметичного входного отверстия, куда заводится кабель, после чего фланец плотно крепится к боковой стенке корпуса. Применяется там, где требуется изолировать внутреннее пространство щита от внешней среды - например, на производствах, в насосных станциях, на открытых площадках или в помещениях с высокой влажностью.

Технические характеристики

• Размеры: 445×120 мм - соответствует габаритам входных отверстий в корпусах TITAN 5 и TITAN 7
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Предварительная штамповка: да - готовые отверстия для крепления снижают время установки
• Защитное покрытие: порошковое - устойчиво к коррозии, царапинам и химическим воздействиям
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в тяжёлых условиях
• Тип: глухой - не содержит проходных элементов, не предназначена для пропуска кабеля через сам фланец

Совместимость и монтаж

Фланец кабельный глухой 445х120 совместим только с корпусами серий TITAN 5 и TITAN 7. Установка выполняется путём крепления к предварительно подготовленному отверстию в стенке корпуса с помощью болтов, которые уже предусмотрены в штампованных отверстиях. Для герметизации между фланцем и корпусом необходимо использовать уплотнительное кольцо (не входит в комплект). Монтировать можно только на вертикальные или горизонтальные плоские поверхности корпуса - не рекомендуется применение на изогнутых или наклонных участках.

Безопасность и стандарты

Фланец изготовлен в соответствии с требованиями к электрооборудованию для промышленного применения. Защитное порошковое покрытие повышает устойчивость к агрессивным средам, однако сам фланец не является средством защиты от удара током - он не заменяет заземление или другие системы безопасности. Соответствие нормам IEC/ГОСТ не указано производителем, поэтому при проектировании систем автоматизации следует проверить соответствие проектной документации.

Преимущества

• Уже выполненная штамповка отверстий - экономит время при сборке
• Порошковое покрытие - не требует дополнительной антикоррозийной обработки
• Высокая жесткость стали - сохраняет форму даже при нагрузках на корпус
• Специально адаптирован под корпуса TITAN - гарантирует точное совпадение по размерам и местам крепления

Ограничения применения

• Не применяется для ввода кабелей - не имеет проходного канала; для этого нужен проходной фланец
• Подходит только для корпусов TITAN 5 и TITAN 7 - несовместим с другими моделями щитов
• Не предназначен для установки на деревянные, пластиковые или неметаллические поверхности
• Не обеспечивает IP-защиту самостоятельно - требует наличия уплотнителей и правильно затянутых креплений

Примеры использования

• Заглушка входного отверстия в щите TITAN 7 на производстве, где установлены частотные преобразователи
• Закрытие лишнего кабельного ввода в щите TITAN 5 на насосной станции с высокой влажностью
• Изоляция места будущего расширения - фланец остаётся на месте до момента подключения нового кабеля

Практические советы

• Перед монтажом проверьте, чтобы отверстие в корпусе было точно такого же размера - 445×120 мм. Несоответствие вызовет перекос и потерю герметичности
• Обязательно используйте резиновый или силиконовый уплотнитель между фланцем и корпусом - без него защита от влаги будет недостаточной
• Затягивайте болты равномерно по диагонали - так вы избежите деформации фланца и обеспечите равномерное давление на уплотнитель
• Если фланец используется как временная заглушка - пометьте его маркером, чтобы не спутать с активными вводами
• Артикул ti-00d-flg-445-120 стоит заказывать в паре с подходящими уплотнителями - они часто теряются при транспортировке
